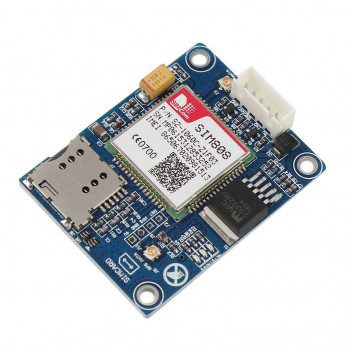

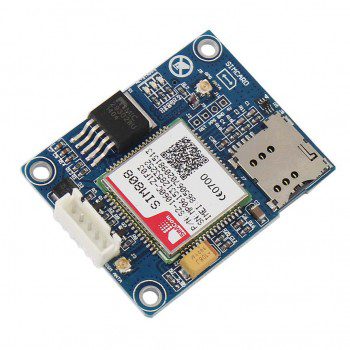

ماژول GPS/GPRS/GSM SIM808 به همراه بورد راه انداز

این ماژول ترکیبی از مودم GSM/GPRS و ماژول GPS می باشد و از نظر روش استفاده شبیه سایر ماژول های SIM می باشد.

ماژول SIM808 یک ماژول چهارباند است که ترکیبی از GPS برای سیستم ناوبری ماهواره ای است که طراحی کوچک و استفاده از کانال ها استاندارد باعث محبوبیت و راه اندازی آسان شده است. بر روی این بورد کلیه قطعات و پین های مورد نیاز از جمله سوکت نصب سیمکارت، رگولاتور و... برای راه اندازی ماژول درنظر گرفته شده است که از طریق ارتباط سریال مشابه ماژول SIM900 راه اندازی می شود. همچنین بر روی این بورد امکان اتصال آنتن خارجی نیز وجود دارد.



تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
آخرین به روز رسانی :
17 مهر 1400 @ 1:53 ب.ظ

توضیحات

ماژول GPS / GPRS / GSM SIM808 با برد درایور

این ماژول ترکیبی از مودم GSM/GPRS و ماژول GPS می باشد و از نظر روش استفاده شبیه سایر ماژول های SIM می باشد.

ماژول SIM808 یک ماژول چهارباند است که ترکیبی از GPS برای سیستم ناوبری ماهواره ای است که طراحی کوچک و استفاده از کانال ها استاندارد باعث محبوبیت و راه اندازی آسان شده است. بر روی این بورد کلیه قطعات و پین های مورد نیاز از جمله سوکت نصب سیمکارت، رگولاتور و... برای راه اندازی ماژول درنظر گرفته شده است که از طریق ارتباط سریال مشابه ماژول SIM900 راه اندازی می شود. همچنین بر روی این بورد امکان اتصال آنتن خارجی نیز وجود دارد.

ماژول SIM808 یک ماژول عملکرد GSM و GPS دو در یک است. این بر اساس آخرین ماژول GSM/GPS SIM808 از SIMCOM است ، از شبکه چهار بانده GSM/GPRS پشتیبانی می کند و فناوری GPS را برای ناوبری ماهواره ای ترکیب می کند.
این دستگاه دارای مصرف انرژی فوق العاده کم در حالت خواب و یکپارچه با مدار شارژ باتری های Li-Ion است که باعث می شود مدت زمان آماده به کار فوق العاده ای داشته باشد و برای پروژه هایی که از باتری لیتیوم یون قابل شارژ استفاده می کنند مناسب است. دارای حساسیت بالای دریافت GPS با 22 ردیابی و 66 کانال گیرنده اکتسابی است. علاوه بر این ، از A-GPS پشتیبانی می کند که برای محلی سازی داخلی در دسترس است.
ماژول توسط فرمان AT از طریق UART کنترل می شود و از سطح منطقی 3.3V و 5V پشتیبانی می کند.

ارائه برنامه:
1-1 ارسال پیام متنی به زبان چینی.
1-2 ارسال پیام متنی به زبان انگلیسی.
1-3 تماس های مشخص شده ، پس از 1 دقیقه به طور خودکار قطع می شود.
1-4 پیامهای متنی مشخص شده را کنترل کرده ، مدار باز LED را کنترل کنید.
1-5 ماژول تشخیص ثبت شده در شبکه ، پیام را تا زمان خواندن سیم کارت ارسال کنید.
1-6 به سرور مشخص شده متصل شوید و داده های مشخص شده را توسط GPRS ارسال کنید.
1-7 اطلاعات مصرف انرژی خاموش در حدود 10 MA.

امکانات:
اندازه PCB: 53 میلی متر X 48 میلی متر X 1.6 میلی متر
ورودی ولتاژ: 5-18 ولت
چهار بانده 850/900/1800/1900 مگاهرتز
اتصال GPRS چند شکاف کلاس 12: حداکثر. 85.6 کیلوبیت بر ثانیه (بارگیری پایین/بارگیری بالا)
ایستگاه تلفن همراه GPRS کلاس B
کنترل شده توسط AT Command (3GPP TS 27.007 ، 27.005 و SIMCOM دستورات AT افزایش یافته)
پشتیبانی از کنترل شارژ باتری Li-Ion
پشتیبانی از ساعت واقعی
GPS/CNSS یکپارچه و از A-GPS پشتیبانی می کند.
مصرف برق کم ، 10 میلی آمپر در حالت خواب
پشتیبانی از پروتکل GPS NMEA
عملیات فرمان ، می تواند از SMS ، تلفن ، داده های GPRS پشتیبانی کند ، داده های GPS به طور خودکار خروجی می شود ، پروتکل TCP تعبیه شده برای پشتیبانی از حالت شفاف و حالت فرمان ، پشتیبانی از پروتکل HTTP برای پشتیبانی از رمزگشایی DTMF ، پشتیبانی از MMS ، عملکرد ضبط و غیره.
سیم کارت استاندارد



SIM808 Module GSM GPRS برد توسعه GPS+ IPX SMA GSM GPS پشتیبانی از شبکه آنتن 2G برای آردوینو رزبری پای

بررسی اجمالی

جزئیات سریع
محل مبدا:
گوانگدونگ ، چین
شماره مدل:
SIM808 Module GSM GPRS تابلوی توسعه GPS

توضیحات محصول

شرح:
1. سه رابط ورودی برق: رابط DC044 و ​​V_IN و رابط باتری لیتیوم.
توجه: محدوده ورودی ولتاژ پین DC044 و ​​V_IN 5-26V است ، هنگام استفاده از 5 ولت به عنوان برق ، مطمئن شوید که منبع تغذیه می تواند جریان 2A را تأمین کند. محدوده ولتاژ توان ورودی باتری لیتیوم 3.5-4.2V است.

2. دکمه شروع: هنگامی که برد روشن است ، LED (PWR) روشن می شود. پس از فشار طولانی (حدود 2 ثانیه) بر روی این دکمه ، سه LED دیگر روشن می شوند. و یکی از آنها شروع به چشمک زدن می کند. این نشان می دهد که SIM808 شروع به کار کرده است. وقتی منبع تغذیه ، آنتن GSM و GPS و سیم کارت به درستی به ماژول وصل شوند ، LED به آرامی چشمک می زند (3 ثانیه در 1 ثانیه نور) ، که نشان می دهد ماژول در شبکه ثبت شده است و می توانید تماس بگیرید یا انجام دهید یک چیز دیگر.

3. رابط سریال TTL: رابط سطح TTL. توجه: پین VMCU برای کنترل سطح بالای TTL UART استفاده می شود ، به طوری که متوجه می شود بین سیستم های 1.25V /3.3V /5V مطابقت دارد. به عنوان مثال ، اگر می خواهید از 51 MCU برای کنترل این برد استفاده کنید ، پین VMCU باید DC5V متصل شود. و در صورت استفاده از STM32 MCU ، پین VMCU باید DC3.3V متصل شود. پایه های RXD RXD SIM808 و پایه های TXD TXD SIM808 است. پین V_IN می تواند برق را متصل کند ، عملکرد این پین همان DC044 است.

عمل:

1. آماده سازی:
SIM808 SHIELD
آداپتور DC9V
ماژول USB-TTL یا سایر ابزارها.
نرم افزار کامپیوتر
2. تنظیمات سخت افزاری
2.1 USB-TTL را به رابط UART وصل کنید
USB-TTL SIM808
TXD RXD
RXD TXD
GND GND

2.2 سیم کارت معتبر را به دارنده سیم کارت وارد کنید.
2.3 آنتن GPS و آنتن GSM را به برد وصل کنید.
آداپتور برق را به رابط DC044 وصل کنید.
2.4 سوئیچ را عوض کنید.
2.6 دکمه POWKEY را برای 2 ثانیه فشار دهید ، ماژول کار می کند و 3 LED دیگر روشن می شوند.

GPS / GPRS / GSM SIM808 module with driver board

This module is a combination of GSM / GPRS modem and GPS module and is similar to other SIM modules in terms of usage.

The SIM808 is a quad-band module that combines GPS for a satellite navigation system with a small design and the use of standard channels, making it popular and easy to set up. On this board, all the required parts and pins, including the SIM card installation socket, regulator, etc., are intended for launching the module, which is set up through a serial connection similar to the SIM900 module. It is also possible to connect an external antenna on this board.

SIM808 module is a GSM and GPS two-in-one function module. It is based on the latest GSM/GPS module SIM808 from SIMCOM, supports GSM/GPRS Quad-Band network and combines GPS technology for satellite navigation.
It features ultra-low power consumption in sleep mode and integrated with charging circuit for Li-Ion batteries, that make it get a super long standby time and convenient for projects that use rechargeable Li-Ion battery. It has high GPS receive sensitivity with 22 tracking and 66 acquisition receiver channels. Besides, it also supports A-GPS that available for indoor localization.
The module is controlled by AT command via UART and supports 3.3V and 5V logical level.

Provide program:
1-1 Send a text message in Chinese.
1-2 Send a text message in English.
1-3 Specified calls, automatically hang up after 1 minute.
1-4 Seceived a specified text messages, control LED open circuit.
1-5 Detection module registered to the network, send the message until read a SIM card.
1-6 Connect to the specified server and send the specified data  by GPRS.
1-7 Provide information of dormant power consumption at about 10 MA.

Features:

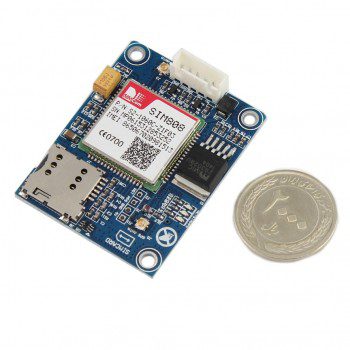

PCB size: 53 mm X 48mm X 1.6mm
Voltage Input: 5-18V
Quad-band 850/900/1800/1900MHz
GPRS multi-slot class12 connectivity: max. 85.6kbps(down-load/up-load)
GPRS mobile station class B
Controlled by AT Command (3GPP TS 27.007, 27.005 and SIMCOM enhanced AT Commands)
Supports charging control for Li-Ion battery
Supports Real Time Clock
Integrated GPS/CNSS and supports A-GPS
Low power consumption, 10mA in sleep mode
Supports GPS NMEA protocol
AT command operation, can support SMS, phone, GPRS data, GPS data is automatically output, embedded TCP protocol to support transparent mode and command mode, supports HTTP protocol to support DTMF decoding, support MMS, support recording function, etc.
Standard SIM Card

SIM808 Module GSM GPRS GPS Development Board
+ IPX SMA GSM GPS
Antenna Support 2G Network
for Arduino
Raspberry Pi

Overview
Quick Details
Place of Origin:
Guangdong, China
Model Number:
SIM808 Module GSM GPRS GPS Development Board

Product description
Description:

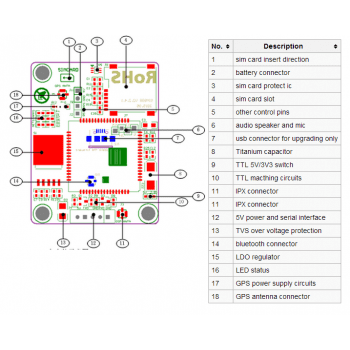

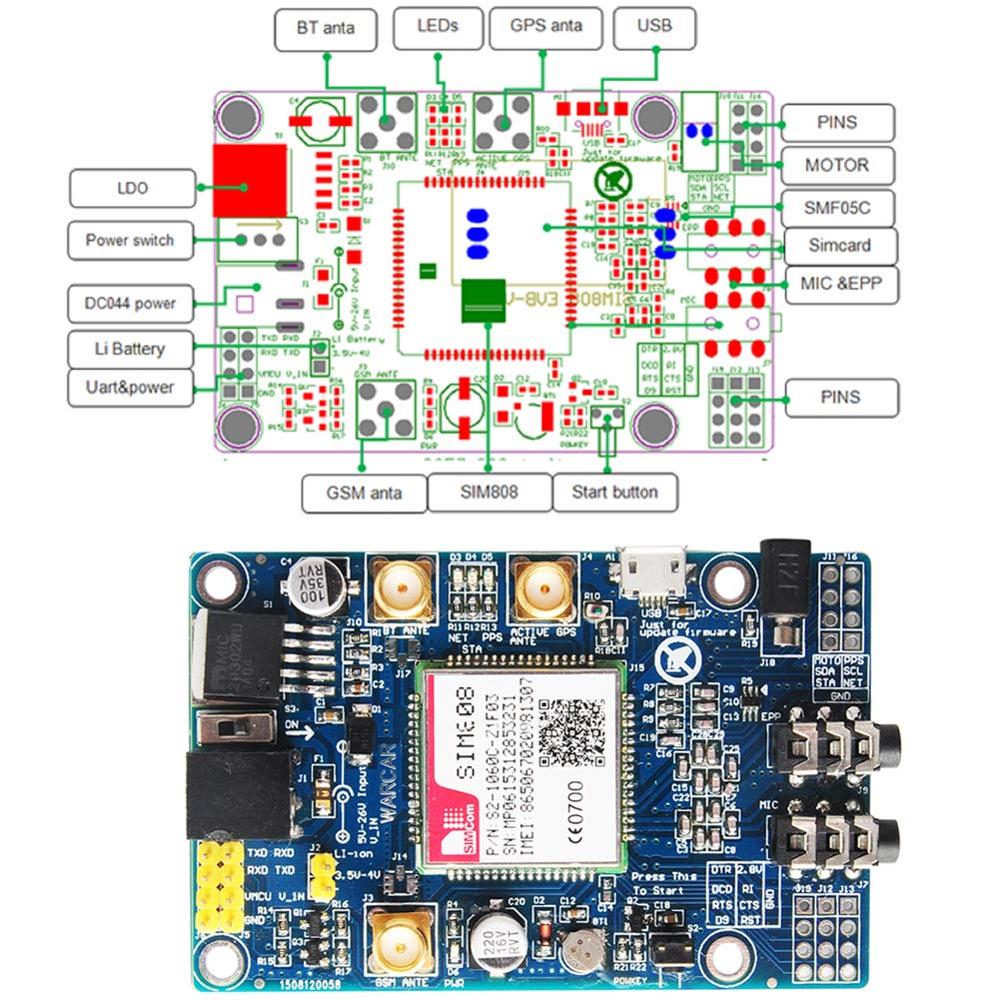

1.Three power input interface: DC044 interface and V_IN and a lithium battery interface.
Note: The range of DC044 and V_IN pin voltage input is 5-26V, when use 5V as the power, be sure that power supply can provide 2A current. The range of voltage of Lithium battery input power is 3.5-4.2V.

2. Start button: When the board is power on, the LED (PWR) will light up. After a long press (about 2 second) on this button, other three LEDs will light. And one of them starts to flash; this suggests SIM808 is beginning to work. When the power supply, GSM and GPS antenna and SIM card are connected to the module correctly, the LED will be flash slowly (3Second de 1second light), that indicates the module is registered to the network, and you can make a call or do something else.

3. TTL serial interface: a TTL level interface. Notice: The pin of VMCU is used to control high level of TTL UART, so as to realize to match between 1.25V/3.3V /5V systems. For example, if you want to use the 51 MCU to control this board, the pin of VMCU should be connected the DC5V. And if use STM32 MCU, the pin of VMCU should be connected the DC3.3V. The pins of RXD is the RXD of SIM808 and the pins of TXD is the TXD of SIM808. The pin of V_IN can connect the Power, the function of this pin is the same as DC044.

Operation:
1. Preparation:
SIM808 SHIELD
DC9V adapter
USB-TTL module or other tools.
PC software

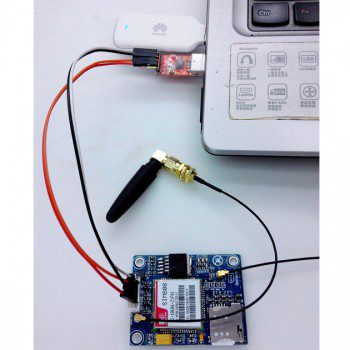

2. Hardware configurations
2.1 Connect USB-TTL to UART interface
USB-TTL SIM808
TXD RXD
RXD TXD
GND GND

2.2 Insert valid SIM card to SIMCARD holder.

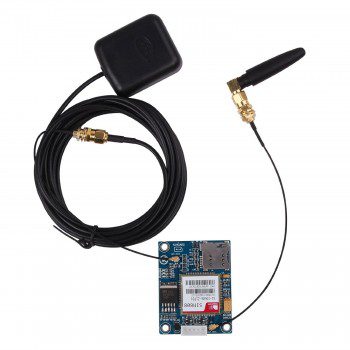

2.3 Connect the GPS antenna and GSM antenna to the board.
Connect the power adapter to the DC044 Interface.
2.4 Change the switch.
2.6 Press the POWKEY button for 2 second, the module will work and the other 3 LEDs will light.
