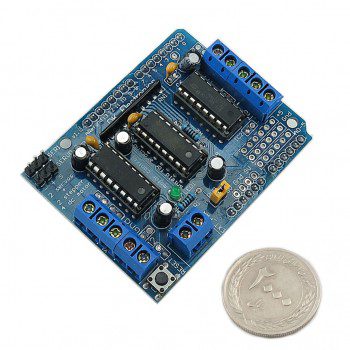

برد شیلد موتور L293D MOTOR SHIELD

55,000 تومان

شیلد درایور موتور L293D Motor Drive Shield

شیلد درایور موتور L293 برای راه اندازی 4 موتور و یا 2 عدد استپ موتور و یا 2 عدد سروو موتور می تواند استفاده شود.این شیلد قابلیت جریان دهی تا 600 میلی آمپر و ولتاژ اتصالی 5 تا 36 ولت را دارد.

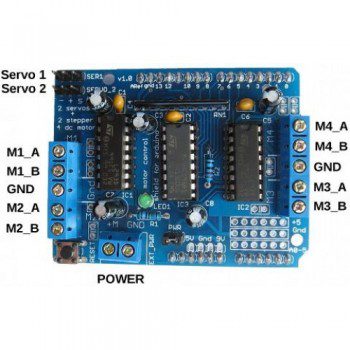

  • دو رابط جهت اتصال متور سروو م ولتی برای ارتباط به یک تایمر اختصاصی با دقت بالا  بدون  jitter
  • قابلیت درایو 4 موتور دی سی و یا دو استپر موتور و یا دو سروو
  • پشتیبانی از حداکثر 4 موتور دو جهته دی سی
  • پشتیبانی از حداکثر دو استپر موتور
  • چهار H-Bridges- هر پل 0.6 آمپر
  • دکمه ریست
  • مقاومت Pull Down که در حالت نبود فرمان خروجی را به زمین متصل می نماید

1 عدد در انبار

آخرین به روز رسانی :
7 تیر 1400 @ 4:32 ب.ظ

توضیحات

L293 یک درایور چهار کاناله یکپارچه برای پشتیبانی از ولتاژ و جریان بالا می باشد. با استفاده از این درایور می توانید از موتور های دی سی و منبع تغذیه با ولتاژ حداکثر 36 ولت در پروژه خود استفاده نمایید. هر کانال می تواند تا حداکثر 600 میلی آمپر جریان دهی نماید ، همچنین چیپ L293D  به H-Bridge نیز معروف می باشد.  در مجموع H-Bridge مداری است که امکان بارگزاری ولتاژ را به یک خروجی مثل موتور فراهم می کند.

-  دو رابط جهت اتصال متور سروو م ولتی برای ارتباط به یک تایمر اختصاصی با دقت بالا  بدون  jitter
-  قابلیت درایو 4 موتور دی سی و یا دو استپر موتور و یا دو سروو
-  پشتیبانی از حداکثر 4 موتور دو جهته دی سی با 8 بیت  جهت انتخاب سرعت
- پشتیبانی از حداکثر دو استپر موتور (unipolar or bipolar) با  coil تکی یا دوبل  یا interleaved stepping
- چهار H-Bridges- هر بریج  0.6 آمپر ( 1.2 آمپر پیک جریان) با محافظ حرارتی فراهم می نماید و می تواند موتورهایی با ولتاژ 4.5 تا 36 ولت دی سی را
-  مقاومت های  Pull down موتور ها را در زمان power-up غیر فعال می نمایند
- دکمه ریست
- دو ترمینال جهت اتصال منبع تغذیه
- تست شده بر روی بردهای  Mega, UNO
