ماژول Max7219 8Digit 7Segment

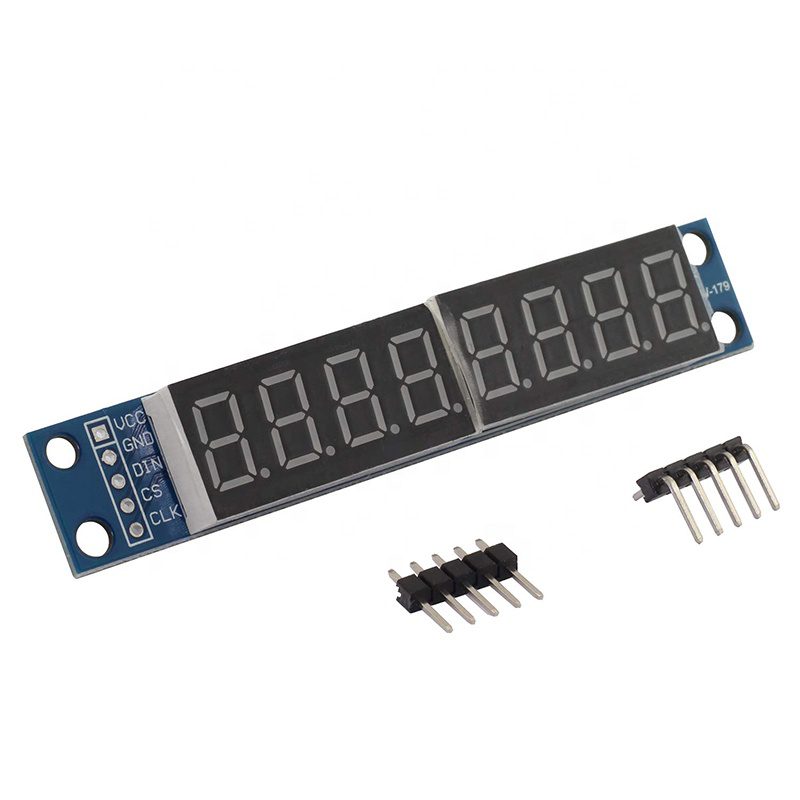

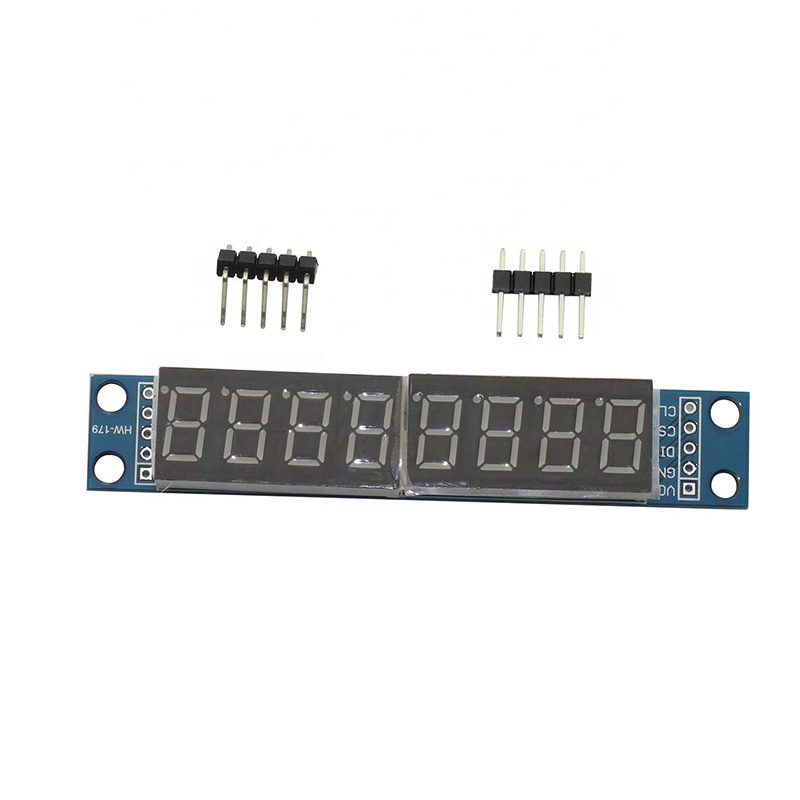

MAX7219 ماژول 7 سگمنت 8 رقمی
ماژول صفحه نمایش LED لوله 8 بیتی دیجیتال با Wirres برای مدل Arduino Raspberry Pi 4
MAX7219 یک درایور سریال مشترک ورودی / خروجی کاتد مشترک است که ریزپردازنده شما را به یک صفحه نمایش LED دیجیتال 7 قسمتی با 8 رقم متصل می کند. ماژول کنترل صفحه نمایش دیجیتال MAX7219 ، می توانید از آن برای آردوینو استفاده کنید.
این ماژول با میکروکنترلر 5V / 3.3V سازگار است. فقط سه درگاه IO برای هدایت صفحه نمایش هشت رقمی استفاده می شود.
فقط سه درگاه IO برای هدایت صفحه نمایش هشت رقمی استفاده می شود. MAX7219 از نمایشگرهای بدون لرزش و همچنین نمایش های cascad پشتیبانی می کند. برد PCV چهار گوشه از میخ مس ثابت، که می تواند به طور موثری از حوادث اتصال کوتاه جلوگیری کند.
دستورالعمل های سیم کشی (یک برنامه ، برای مثال ، می توانید هر نوع پورت IO را که در برنامه قابل تغییر است انتخاب کنید): VCC به 5V ، GND به GND ، DIN به P00 ، CLK تا P02 ، CS به P01 ؛ لوله دیجیتال 0.36 اینچ لوله دیجیتال کاتد مشترک 4 بیتی است. کاتد مشترک
توجه: VCC و GND معکوس نمی شوند ، تراشه را می سوزاند. 51 پورت MCU P0 نیاز به مقاومت pull-up دارد ، اگر دستگاه شما مقاومت pull-up ندارد می توان به خطوط داده دیگر پورت ها متصل شد.
توضیحات محصول
رنگ آبی
شرح:

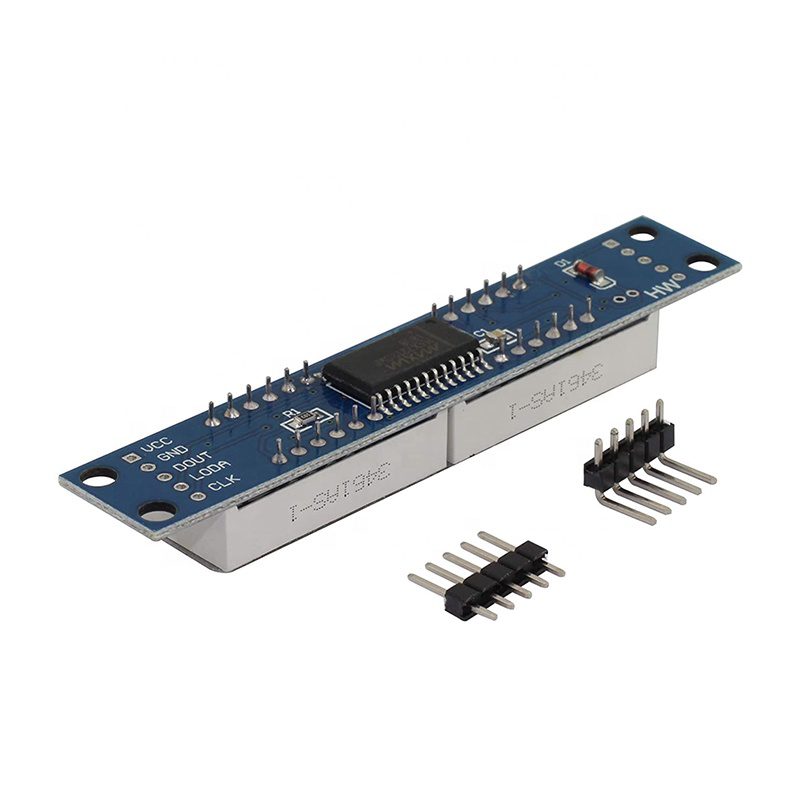

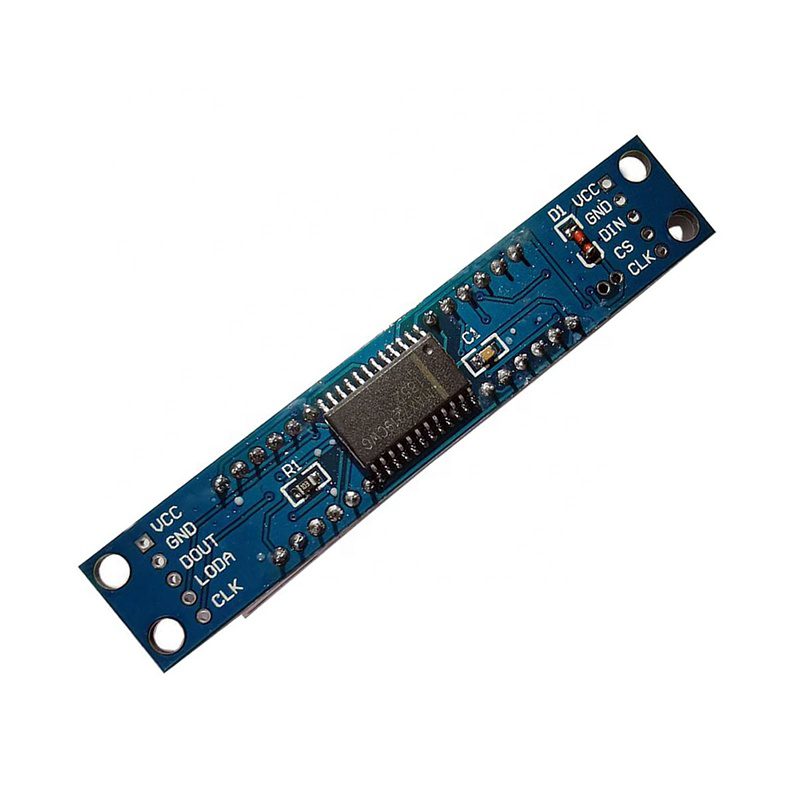

MAX7219 یک درایور سریال مشترک ورودی / خروجی کاتد مشترک است که ریزپردازنده و صفحه نمایش LED دیجیتالی 8 بیتی 8 بیتی را متصل می کند ، همچنین می توانید یک نمودار میله ای یا 64 LED جداگانه را متصل کنید. شامل یک انکدر BCD از نوع B ، یک حلقه اسکن چند کاناله ، درایور بخش بخش ، اما همچنین یک RAM 8×8 استاتیک که هر داده را ذخیره می کند. فقط یک رجیستر خارجی برای تنظیم جریان هر بخش LED استفاده می شود.
رابط سریال مناسب چهار سیم می تواند همه ریزپردازنده های رایج را به هم متصل کند. هر داده ای را می توان در به روز رسانی بدون بازنویسی همه نمایشگرها مورد بررسی قرار داد. MAX7219 همچنین به کاربر اجازه می دهد تا هر کدگذاری داده یا بدون کدگذاری را انتخاب کند.
کل دستگاه شامل حالت خاموش شدن 150μA کم مصرف ، کنترل روشنایی آنالوگ و دیجیتال است ، ثبت محدودیت اسکن به کاربر اجازه می دهد تا داده های 1-8 بیتی را نمایش دهد ، یک حالت تشخیص نور LED تمام وجود دارد.
ویژگی:
لوله دیجیتال 0.36 اینچ لوله دیجیتال کاتد مشترک 4 بیتی است
کاتد مشترک
فقط نیاز به سه پورت IO می تواند لوله دیجیتالی 8 بیتی را هدایت کند
ماژول سازگار با میکروکنترلر 5V / 3.3V (51 / AVR / STM32 …)
برد PCV چهار گوشه ناودان مس ثابت است که می تواند به طور موثری حوادث اتصال کوتاه را پیش ببرد
دستورالعمل سیم کشی (یک برنامه ، برای مثال ، می توانید هر نوع پورت IO را که می توان در برنامه تغییر داد انتخاب کنید): VCC به 5V ، GND به GND ، DIN به P00 ، CLK تا P02 ، CS به P01
توجه داشته باشید:
VCC و GND برعکس نمی شوند ، تراشه را می سوزاند.
درگاه 51 MCU P0 نیاز به مقاومت pull-up دارد ، اگر دستگاه شما مقاومت pull-up ندارد می توانید به خطوط داده دیگر پورت ها متصل شوید.
بسته شامل:
4 * MAX7219 ماژول نمایش دیجیتال 8 بیتی
مشخصات محصول
رنگ آبی

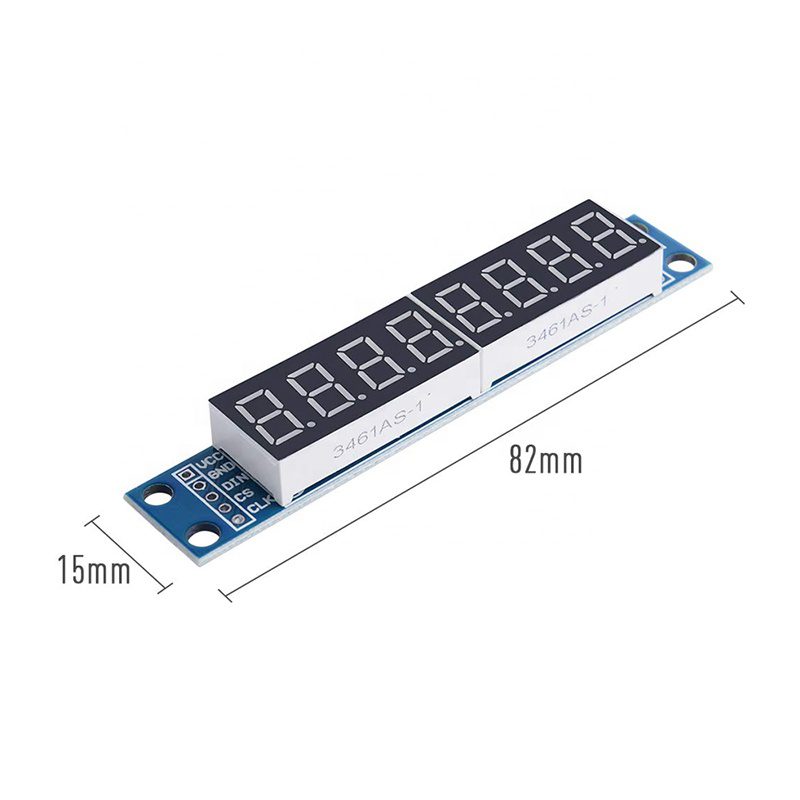

ابعاد محصول: 1.97 x 0.79 x 0.39 اینچ؛ 0.71 اونس
Module Max7219 8Digit 7Segment
MAX7219 8 Digit 7 Segment Module

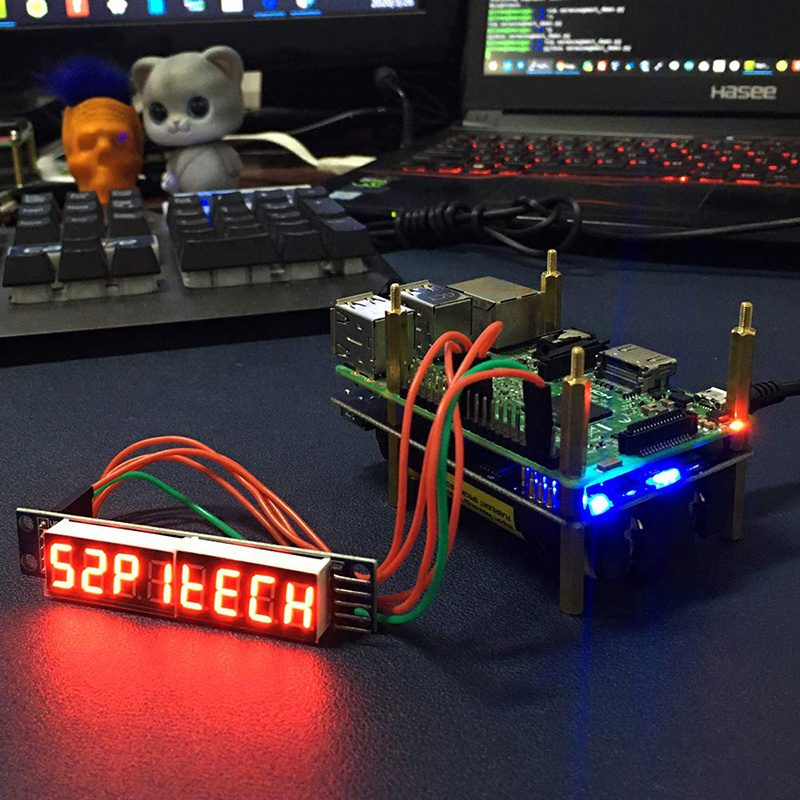

8 Bit Digital Segment Tube LED Display Module with Wirres for Arduino Raspberry Pi 4 Model
MAX7219 is an integrated serial input / output common-cathode display driver, which connects your microprocessor to a 7-segment digital LED display with 8 digits; MAX7219 digital display control module, you can use it for Arduino.
The module is compatible of 5V / 3.3V microcontroller; Only three IO ports are used to drive the eight digit display.
Only three IO ports are used to drive the eight digit display. MAX7219 supports flicker free displays as well as cascading displays; PCV board four corners of the fixed copper stud, which can effectively precent short circuit accidents happen.
Wiring instructions (a program, for example, you can pick any IO port definition can be modified in the program): VCC to 5V, GND to GND, DIN to P00, CLK to P02, CS to P01; Digital tube is 0.36 inch 4-bit integrated cathode digital tube; Common cathode.
Note:VCC and GND do not reversed, it would burn the chip.51 MCU P0 port requires pull-up resistor, if your device does not have a pull-up resistor can be connected to other ports data lines.
Product description
Color:Blue
Description:
MAX7219 is an integrated serial input / output common-cathode display drivers, which connects the microprocessor and 8 bit 7-segment digital LED display, you can also connect a bar graph display or 64 separate LED. Includes an on-chip type B BCD encoders, multi-channel scanning loop, segment word driver, but also a 8×8 static RAM that stores each data. Only one external register is used to set the current of each LED segment.
A convenient four-wire serial interface can connect all common microprocessor. Each data can be addressed in the update without rewriting all displays. MAX7219 also allows the user to select each data encoding or no coding.
The entire device includes a 150μA low-power shutdown mode, analog and digital brightness control, a scan-limit register allows the user to display 1-8 bit data, there is an all LED light detection mode.
Feature:
Digital tube is 0.36 inch 4-bit integrated cathode digital tube
Common cathode
Only need three IO ports can drive 8 bit digital tube
The module compatible of 5V / 3.3V microcontroller (51 / AVR / STM32…)
PCV board four corners of the fixed copper stud, which can effectively precent short circuit accidents happen
Wiring instructions (a program, for example, you can pick any IO port definition can be modified in the program): VCC to 5V, GND to GND, DIN to P00, CLK to P02, CS to P01
Note:
VCC and GND do not reversed, it would burn the chip.
51 MCU P0 port requires pull-up resistor, if your device does not have a pull-up resistor can be connected to other ports data lines.
Package Including:
4 * MAX7219 8 bit digital display module
Product details
Color:Blue
Product Dimensions : 1.97 x 0.79 x 0.39 inches; 0.71 Ounces
