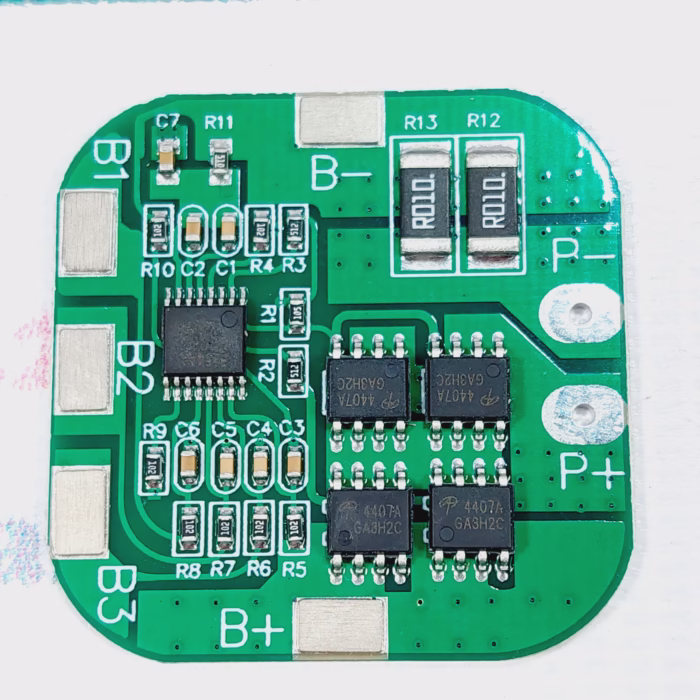

ماژول شارژر 4 سل 40 آمپر

4S 40A یون لیتیوم باتری لیتیوم 18650 شارژر قطعه  BMS شارژ بالانس برد حفاظتی مته موتور 14.8V 16.8V Lipo

♥4 رشته 16.8V 40A باتری لیتیوم محافظ باتری (همراه با عملکرد بازیابی-AUTO Recovery)
♥محدوده: ولتاژ اسمی 3.6 ولت ، باتری لیتیوم 3.7 ولت (شامل 18650.26650 ، باتری لیتیوم پلیمری)
♥اندازه محصول: 46 * 60 * 3.4 میلی متر (نسخه متعادل)
♥وزن محصول: 10.3 گرم (نسخه متعادل)



118,000 تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
شناسه محصول: 00000359895 دسته: , , , برچسب:
آخرین به روز رسانی :
12 مهر 1400 @ 9:44 ق.ظ

توضیحات

ماژول شارژر 4 سلول 40 آمپر

4S 40A یون لیتیوم باتری لیتیوم 18650 شارژر قطعه  BMS شارژ بالانس برد حفاظتی مته موتور 14.8V 16.8V Lipo

♥4 رشته 16.8V 40A باتری لیتیوم محافظ باتری (همراه با عملکرد بازیابی-AUTO Recovery)
♥محدوده: ولتاژ اسمی 3.6 ولت ، باتری لیتیوم 3.7 ولت (شامل 18650.26650 ، باتری لیتیوم پلیمری)
♥اندازه محصول: 46 * 60 * 3.4 میلی متر (نسخه متعادل)
♥وزن محصول: 10.3 گرم (نسخه متعادل)

توضیحات محصول
باتری لیتیوم محافظ (همراه با عملکرد بازیابی-بازیابی خودکار) محدوده: ولتاژ اسمی 3.6V ، 3.7V باتری لیتیوم (شامل 18650.26650 ، باتری لیتیوم پلیمری) اندازه محصول: 46 * 60 * 3.4 میلی متر (نسخه متعادل) وزن محصول: 10.3 گرم (نسخه متعادل) ولتاژ شارژ: 16.8V - 18.1V جریان تخلیه مداوم (حد بالا): 40A (اگر محیط خنک کننده نیست خوب ، لطفاً میزان بار فعلی را کاهش دهید) جریان شارژ مداوم (حد بالا): 20A نسخه معادل سازی: مناسب برای شروع جریان زیر 80A ، قدرت 135W زیر مته. توجه 1: شروع موفقیت آمیز مته نیاز به سه باتری 15C-20C یا شش باتری 10C-15C دارد (18650 معمولی نمی تواند مته را راه اندازی کند !!). توجه 2: مطابق نقشه سیم کشی 0V ، 4.2V ، 8.4V ، 12.6V ، 16.8V ، عمداً اتصال کوتاه نکنید. توجه 3: هنگام استفاده از بار موتور برسید ، سعی کنید یک خازن غیر قطبی (تحمل ولتاژ بالای 25 ولت ، ظرفیت 10uF-100uF) را به پایانه های مثبت و منفی موتور متصل کنید تا از جهش معکوس موتور جلوگیری شود. لوله MOS را بشکنید. توجه 4: 4 گروه باتری به صورت سری ، لطفاً اطمینان حاصل کنید که ولتاژ هر گروه باتری ، اگر یکسان نباشد ، لطفاً هر باتری را جداگانه پر کنید و سپس به صورت سری استفاده کنید. در تست تخلیه ، ولتاژ سریعتر افت می کند که این گروه باتری ضعیف است.

باتری لیتیوم یون 3S/4S 40A 60A لیتیوم
محافظ شارژر 18650 BMS برای موتور مته 11.1 ولت 12.6 ولت/14.8 ولت 16.8 ولت
افزایش/تعادل

بررسی اجمالی
جزئیات سریع
شماره مدل:
C723
محل مبدا:
گوانگدونگ ، چین
مادهء اصلی:
FR-4
ضخامت مس:
1 اونس
ضخامت تخته:
0.8 میلی متر
حداقل اندازه سوراخ:
0.1 میلی متر
حداقل عرض خط:
0.1 میلی متر
حداقل فاصله خطوط:
0.1 میلی متر
تکمیل سطح:
HASL
نام محصول:
3S/4S 40A 60A باتری لیتیوم باتری محافظ
نوع 1:
3S 40A / 3S 60A / 4S 40A
نوع 2:
تعادل / افزایش

شرح:

نام محصول: برد محافظ باتری لیتیوم 3 رشته 12.6V 40A
ولتاژ شارژ: DC 12.6V ~ 13.6V
جریان تخلیه مداوم: حداکثر 40A (اگر محیط اتلاف گرما خوب نباشد ، لطفاً جریان بار را کاهش دهید)
جریان شارژ مداوم: تا 20A
نسخه ترازو اندازه محصول: 41*61*4 میلی متر
ارتقاء نسخه اندازه محصول: 41*55*4 میلی متر
انتخاب قابل اجرا: قابل استفاده برای ولتاژ اسمی 3.7 ولت ، باتری لیتیوم 4.2 ولت به طور کامل شارژ شده
(شامل 18650 ، 26650 ، باتری لیتیوم پلیمری) ، می تواند زیر 170 وات حفاری شود



توجه داشته باشید:

1: شروع موفقیت آمیز مته به 3 باتری قدرت 10C-20C یا 6 باتری قدرت 5C-10C نیاز دارد (مدل های باتری قدرت توصیه شده: sony vtc4 ، vtc4A ، vtc5A ، vtc6) کابل OV و 12.6V ، از سیم مسی 3 میلی متر مربع یا بیشتر (از ورق های نیکل نمی توان استفاده کرد)
2: 0V ، 4.2V ، 8.4V ، 12.6V را طبق نمودار به شدت وصل کنید. هنگام لحیم کاری سیم به اجزای روی برد دست نزنید. عمداً اتصال کوتاه نکنید.
3: هنگام لحیم کاری باتری برای اولین بار یا هنگامی که شارژ در حال انجام است ، تا زمانی که یک باتری بیشتر از 4.2V باشد ، مقاومت "430" گرم می شود و تخلیه می شود (برای متوقف شدن حرارت به حدود 4.19 ولت تخلیه می شود). اگر مقاومت "430" به شدت داغ است ، بررسی کنید که خط اشتباه وصل شده است.

آماده سازی سخت افزار:
ماژول حفاظتی 3S 12.6V 40A لیتیوم باتری لیتیوم ، باتری ، منبع تغذیه ، مقاومت بار با قدرت بالا را آماده کنید.

Charger module 4 cells 40 amps

4S 40A Li-ion
Lithium Battery 18650
Charger PieceB
BMS
Protection Board Balanced Charge for
Drill Motor 14.8V 16.8V Lipo

♥ 4 string 16.8V 40A lithium battery protection board (comes with recovery function-AUTO Recovery)
♥ Scope: Nominal voltage of 3.6V, 3.7V lithium battery (including 18650,26650, polymer lithium battery)
♥ Product Size: 46 * 60 * 3.4mm (balanced version)
♥ Product weight: 10.3g (balanced version)

Product description
4S 40A Li-ion Lithium Battery 18650
Charger PCB BMS
Protection Board with Balance For Drill Motor 14.8V 16.8V Lipo Cell Module 4 string 16.8V 40A lithium battery protection board (comes with recovery function-AUTO Recovery) Scope: Nominal voltage of 3.6V, 3.7V lithium battery (including 18650,26650, polymer lithium battery) Product Size: 46 * 60 * 3.4mm (balanced version) Product weight: 10.3g (balanced version) Charging voltage: 16.8V - 18.1V Continuous discharge current (upper limit): 40A (if the cooling environment is not good, please reduce the load current use) Continuous charge current (upper limit): 20A Equalization version: suitable for starting current below 80A, power 135W below the drill. Note 1: The successful start of the drill requires three 15C-20C power battery, or six 10C-15C power battery (ordinary 18650 can not start the drill!!). Note 2: strictly according to map wiring 0V, 4.2V, 8.4V, 12.6V, 16.8V, do not deliberately short circuit. Note 3: When the load of the brush motor is used, try to connect a non-polar capacitor (withstand voltage above 25V, capacity 10uF-100uF) to the motor's positive and negative terminals to prevent the reverse spike from the motor. Break the MOS tube. Note 4: 4 groups of batteries in series, please ensure that the voltage of each group of batteries, if not the same, please fill each battery separately and then use in series. The The Discharge test, the voltage drop faster battery that group is poor battery.

3S/4S 40A 60A Li-ion Lithium Battery
Charger Protection Board 18650 BMS For Drill Motor 11.1V 12.6V/14.8V 16.8V
Enhance/Balance

Overview
Quick Details
Model Number:
C723
Place of Origin:
Guangdong, China
Base Material:
FR-4
Copper Thickness:
1OZ
Board Thickness:
0.8mm
Min. Hole Size:
0.1mm
Min. Line Width:
0.1mm
Min. Line Spacing:
0.1mm
Surface Finishing:
HASL
Product name:
3S/4S 40A 60A Lithium Battery Charger Protection Board
Type 1:
3S 40A / 3S 60A / 4S 40A
Type 2:
Balance / Enhance

Description:

Product Name: 3 string 12.6V 40A lithium battery protection board
Charging voltage: DC 12.6V~13.6V
Continuous discharge current: 40A maximum (if the heat dissipation environment is not good, please reduce the load current)
Continuous charging current: up to 20A
Balance Version Product size: 41*61*4mm
Enhance Version Product size: 41*55*4mm
Applicable choice: applicable to the nominal voltage of 3.7V, fully charged 4.2V lithium battery
(including 18650, 26650, polymer lithium battery), can be drilled below 170W

Note:

1: Successfully start the drill requires 3 10C-20C power batteries, or 6 5C-10C power batteries (recommended power battery models: sony vtc4, vtc4A, vtc5A, vtc6) OV and 12.6V cable, use Copper wire of 3 square millimeters or more (nickel sheets cannot be used)
2: Strictly connect 0V, 4.2V, 8.4V, 12.6V according to the diagram. Do not touch any components on the board when soldering the wire. Do not intentionally short circuit.
3: When soldering the battery for the first time or when charging is in progress, as long as the single battery exceeds 4.2V, the "430" resistor will heat up and discharge (discharge to about 4.19V to stop heating). If the "430" resistor is severely hot, check if the wrong line is connected.

Hardware preparation:
Prepare 3S 12.6V 40A lithium battery protection module, battery, power supply, high power load resistor

منبع این مطالب:

http://www.alibaba.com
