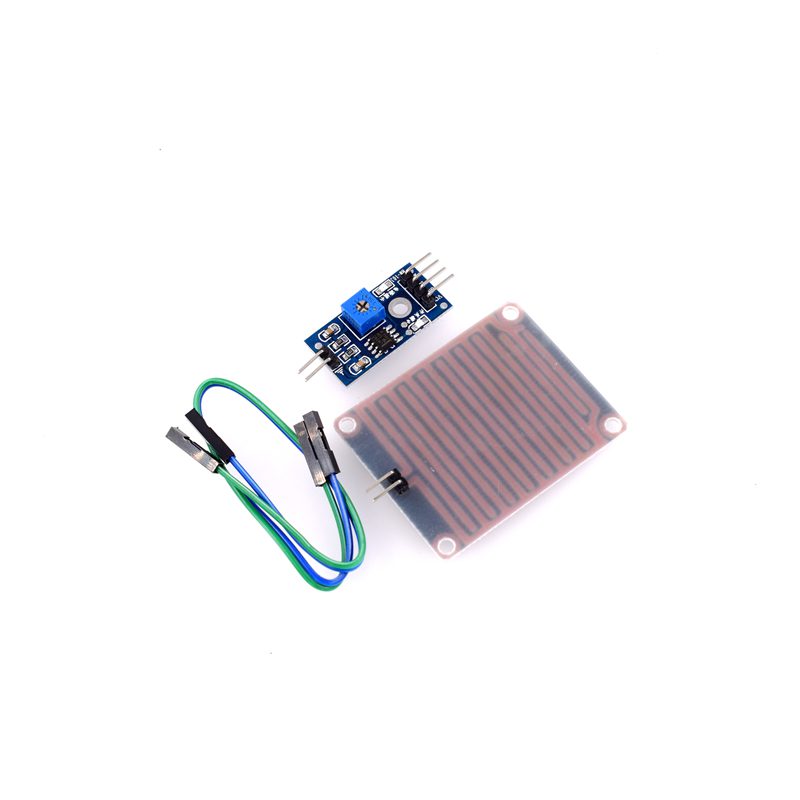

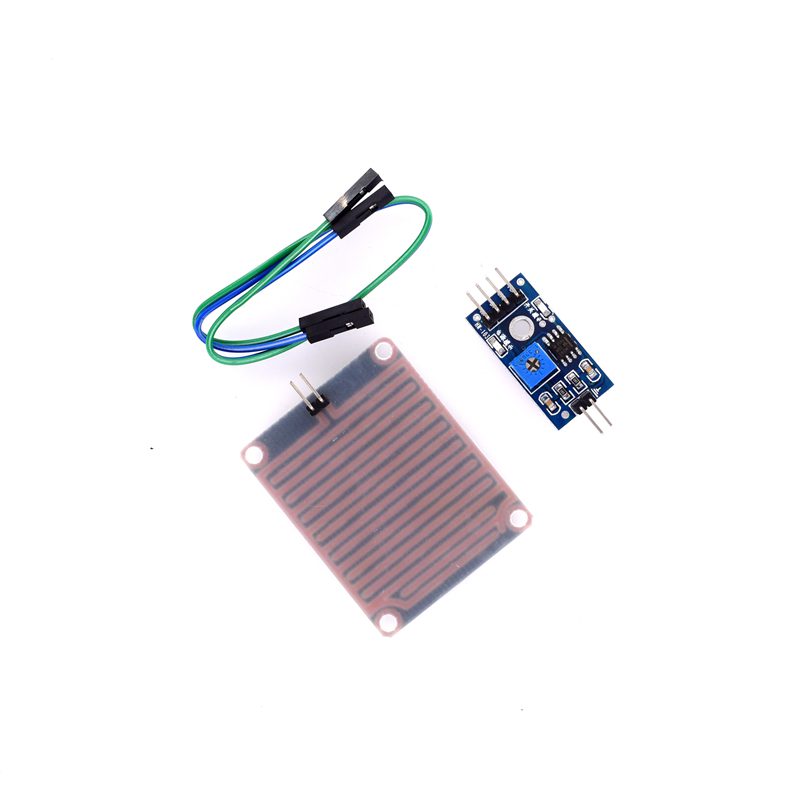

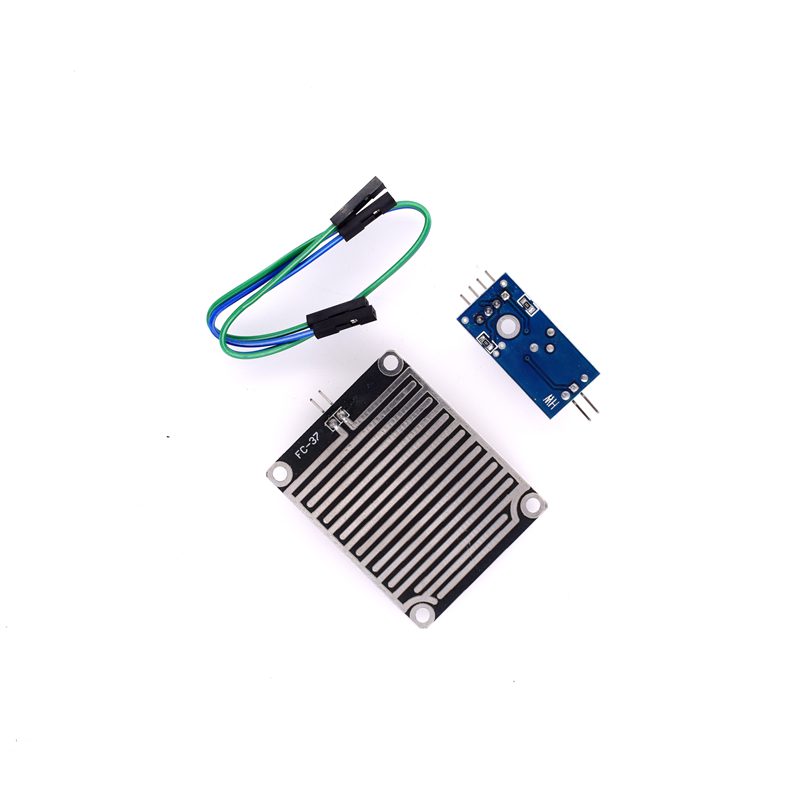

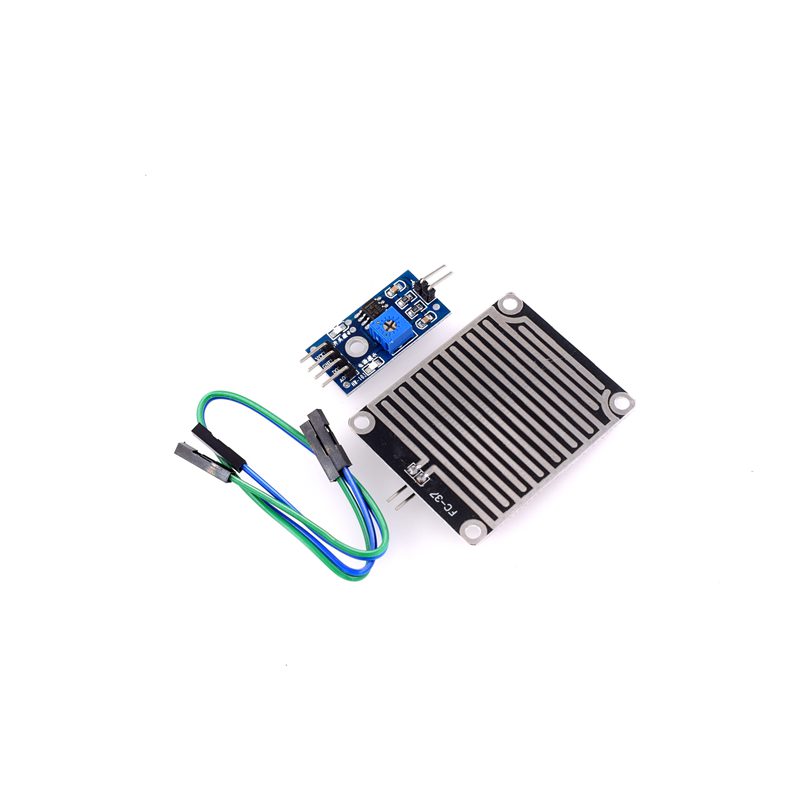

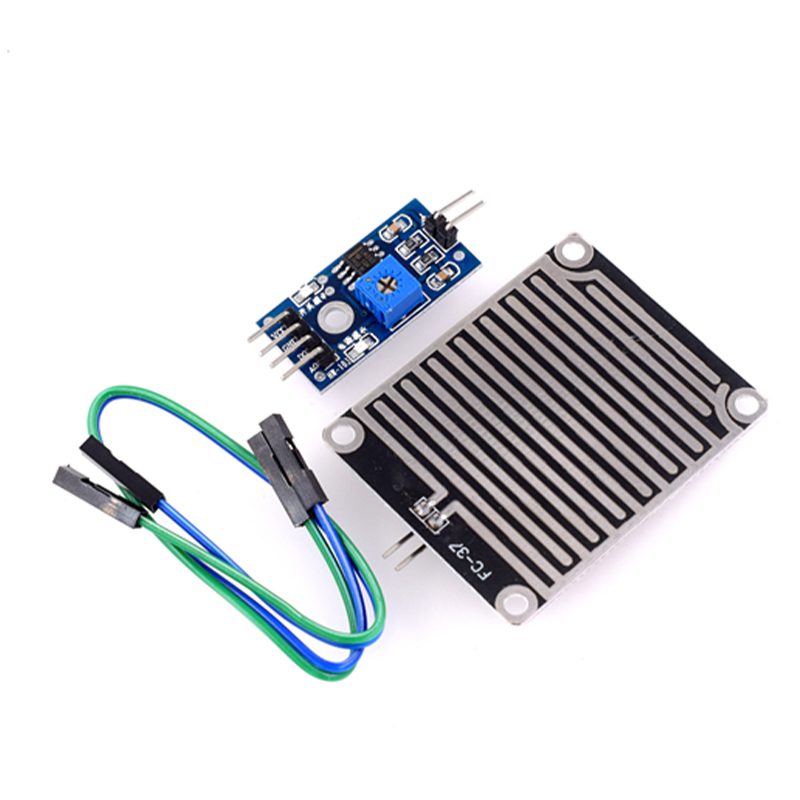

ماژول سنسور باران

سنسور قطره باران بسیار حساس
سنسور باران سنسور رطوبت ماژول FC-37
وزن مورد 0.4 کیلوگرم
ولتاژ ورودی 5 ولت
ابعاد مورد LxWxH 7 x 5 x 5 سانتیمتر
ولتاژ خروجی 5 ولت
درباره این مورد
سیگنال خروجی مقایسه کننده موج تمیز توانایی درایو خوب ، از 15ma
خروجی: خروجی سوئیچینگ دیجیتال (0 و 1) و خروجی ولتاژ ao آنالوگ ، با سوراخ های پیچ و مهره برای نصب آسان
حساسیت تنظیم قدرت ، با استفاده از مقایسه کننده ولتاژ lm393 گسترده
ابعاد PCB برد کوچک: 3.2cm x 1.4cm ، چراغ نشانگر قدرت ، چراغ نشانگر سیگنال خروجی ، ولتاژ نامی و 3.3v-5v

28,000 تومان

1 در انبار

- +
شناسه محصول: 00000360085 دسته: برچسب: ,
آخرین به روز رسانی :
12 مهر 1400 @ 9:29 ق.ظ

توضیحات

ماژول سنسور باران
سنسور قطره باران بسیار حساس
سنسور باران سنسور رطوبت ماژول FC-37
وزن مورد 0.4 کیلوگرم
ولتاژ ورودی 5 ولت
ابعاد مورد LxWxH 7 x 5 x 5 سانتیمتر
ولتاژ خروجی 5 ولت
درباره این مورد
سیگنال خروجی مقایسه کننده موج تمیز توانایی درایو خوب ، از 15ma
خروجی: خروجی سوئیچینگ دیجیتال (0 و 1) و خروجی ولتاژ ao آنالوگ ، با سوراخ های پیچ و مهره برای نصب آسان
حساسیت تنظیم قدرت ، با استفاده از مقایسه کننده ولتاژ lm393 گسترده
ابعاد PCB برد کوچک: 3.2cm x 1.4cm ، چراغ نشانگر قدرت ، چراغ نشانگر سیگنال خروجی ، ولتاژ نامی و 3.3v-5v

توضیحات محصول
سنسور باران حساس باران ماژول باران سنسور رطوبت ماژول سنسور رطوبت سنسور باران سنسور باران ماژول سنسور رطوبت
موارد استفاده محصول:
کیت های ربات ، قطرات باران ، سنسورهای باران می توانند برای نظارت بر شرایط مختلف آب و هوایی مورد استفاده قرار گیرند و به سیگنال های دیجیتال و خروجی AO تبدیل شوند.

معرفی محصول:
1. سنسور از مواد دو طرفه FR-04 با کیفیت بالا با مساحت فوق العاده بزرگ 5.0*4.0CM ساخته شده است و با روکش نیکل درمان شده است. عملکرد فوق العاده ای در مقاومت در برابر اکسیداسیون ، رسانایی و عمر مفید دارد.
2. خروجی مقایسه کننده ، سیگنال تمیز ، شکل موج خوب ، توانایی درایو قوی ، بیش از 15 میلی آمپر ؛
3. حساسیت تنظیم پتانسیومتر توزیع.
4. ولتاژ کار 3.3V-5V
5. فرم خروجی: خروجی سوئیچینگ دیجیتال (0 و 1) و خروجی ولتاژ AO آنالوگ.
6. سوراخ پیچ ثابت برای نصب آسان
7. اندازه PCB صفحه کوچک: 3.2cm x 1.4cm
8. با استفاده از مقایسه کننده ولتاژ گسترده LM393

معرفی عملکردی:
هنگام اتصال به منبع تغذیه 5 ولت ، نشانگر منبع تغذیه روشن می شود و هیچ قطره آب روی صفحه القایی وجود ندارد ، خروجی DO سطح بالایی است ، نشانگر سوئیچ روشن می شود ، یک قطره آب روشن می شود ، خروجی DO سطح پایینی است ، نشانگر سوئیچ روشن می شود.
قطرات آب فوق را با برس بکشید و به حالت خروجی بالا بازگردید.
خروجی آنالوگ AO ، می تواند پورت AD میکروکنترلر را متصل کند تا میزان قطرات باران روی آن را تشخیص دهد.
خروجی دیجیتال DO TTL را می توان به رایانه تک تراشه ای متصل کرد تا باران را تشخیص دهد.

حالت اتصال:
1. VCC: قطب مثبت منبع تغذیه (3-5 ولت) را وصل کنید.
2. GND: اتصال قطب منفی منبع تغذیه
3. انجام دهید: TTL Switching Signal Output
4. AO: لیست تحویل خروجی سیگنال آنالوگ



Rain sensor module
Highly sensitive raindrop sensor
rain sensor Humidity Sensor module FC-37
Item Weight 0.4 Kilograms
Input Voltage 5 Volts
Item Dimensions LxWxH 7 x 5 x 5 Centimeters
Output Voltage 5 Volts
About this item
Comparator output signal clean wave good driving ability, than 15ma
Output: Digital switching output (0 and 1) and ao analog voltage output, with fixing bolt holes for easy installation
Power adjust sensitivity, using wide lm393 voltage comparator
Small board pcb dimensions: 3.2cm x 1.4cm, power indicator light, the output signal led indicating lamp, rated voltage and 3.3v-5v

Product Description
Highly sensitive raindrop sensor rain sensor rain module Humidity Sensor module Highly sensitive raindrop sensor rain sensor rain module Humidity Sensor module
Product uses:
Robot kits, raindrops, rain sensors can be used for monitoring various weather conditions, and converted into digital signals and AO output.

Product introduction:
1. The sensor is made of high quality FR-04 double-sided material with a super large area of 5.0*4.0CM and is treated with nickel plating. It has superior performance in oxidation resistance, conductivity and service life.
2. Comparator output, clean signal, good waveform, strong driving ability, more than 15 mA;
3. Distribution potentiometer adjustment sensitivity;
4. Working Voltage 3.3V-5V
5. Output form: digital switching output (0 and 1) and analog AO voltage output;
6. Fixed bolt hole for easy installation
7. PCB Size of Small Plate: 3.2cm x 1.4cm
8. Using a Wide Voltage LM393 Comparator

Functional introduction:
When connected with 5V power supply, the power supply indicator lights up and there is no water droplet on the induction board, the DO output is high level, the switch indicator lights out, a drop of water drops on, the DO output is low level, the switch indicator lights on.
Brush off the above water droplets, and return to the output high level state...
AO analog output, can connect the microcontroller AD port to detect the amount of rain droplets on it.
DO TTL digital output can also be connected to a single-chip computer to detect rain.

Connection mode:
1. VCC: Connect the positive pole of the power supply (3-5V).
2. GND: Connecting power supply negative pole
3. DO: TTL Switching Signal Output
4. AO: Analog Signal Output Delivery List
