ماژول درایور استپر موتور Reprap A4988

ویژگی های اصلی این ماژول:

ولتاژ ورودی قابل اعمال به موتور: 8 تا 35 ولت
حداکثر جریان قابل اعمال به موتور : 2 آمپر برای هر فاز
تغذیه ی بخش دیجیتال: 3.3 تا 5.5 ولت
استفاده از ترانزیستور های DMOS با مقاومت RDS پایین
دارای حفاظت اضافه جریان و اتصال کوتاه به زمین
حفاظت حرارتی و حفاظت کاهش ولتاژ UVLO
توانایی تقسیم هر پله به 2/4/8/16 قسمت
حرکت نرم موتور و کاهش نویز

32,000 تومان

34 در انبار (می توان پیش خرید کرد)

- +
آخرین به روز رسانی :
17 مهر 1400 @ 1:06 ب.ظ

توضیحات

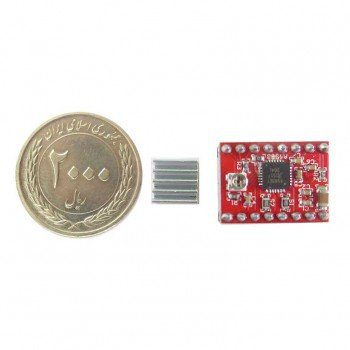

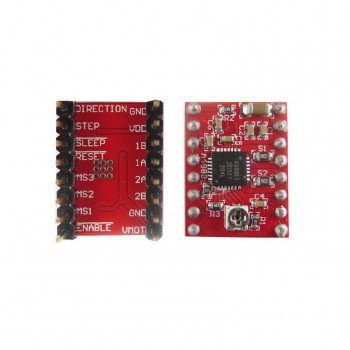

ماژول درایور موتور پله ای Reprap A4988

این ماژول دارای تراشه  A4988  بوده که به تنهایی یک ماژول استپر موتور کامل می باشد. این ماژول قادر می باشد استپرموتورهای دوقطبی در انواع گام های مختلف تا ولتاژ 35 ولت و جریان 2 آمپر را راه اندازی نماید.
راه اندازی استپ موتور توسط این ماژول بسیار ساده بوده و می توانید با اعمال پالس به ماژول سرعت و چرخش موتور را کنترل نمایید. برای راه اندازی یک میکرو استپ شما احتیاج به برنامه نویسی بسیار زیاد، میکروکنترلری پرقدرت و قطعات جانبی جهت راه اندازی استپ موتور خواهید داشت. شما با استفاده از این ماژول علاوه بر صرفه جویی در زمانی که جهت برنامه نویسی موتور صرف می شود، صرفه جویی چشمگیری نیز در هزینه قطعات سخت افزاری خواهید داشت و می توانید استپ موتور های خود را با میکروکنترلرهای کوچک  و ارزان قیمت راه اندازی  نمایید.
تراشه A4988 جهت کاهش نویز تحریک موتور و همچنین کاهش جریان موتور از تکنولوژی پیشرفته ای بهره می برد که می تواند ولتاژ و جریان را کنترل کرده و نویز محیط و جریان کشی موتور را به طرز چشمگیری کاهش دهد. این عوامل باعث می گردد تا موتور با نرمی بیشتری چرخش کرده و به علت کاهش جریان و نویز ، اختلالی در کارکرد دستگاه های کنار برد اصلی ایجاد نگردد.
این ماژول کنترل کاملی بر روی PWM و جریان کشی موتور داشته و دارای مدارات حفاظتی جهت حفاظت از عبور جریان بالا می باشد.

ویژگی های اصلی این ماژول:

ولتاژ ورودی قابل اعمال به موتور: 8 تا 35 ولت
حداکثر جریان قابل اعمال به موتور : 2 آمپر برای هر فاز
تغذیه ی بخش دیجیتال: 3.3 تا 5.5 ولت
استفاده از ترانزیستور های DMOS با مقاومت RDS پایین
دارای حفاظت اضافه جریان و اتصال کوتاه به زمین
حفاظت حرارتی و حفاظت کاهش ولتاژ UVLO
توانایی تقسیم هر پله به 2/4/8/16 قسمت
حرکت نرم موتور و کاهش نویز

توضیحات: این محصول یک برد حامل یا برد breakout برای درایور Microstepping Allegro's A4988 DMOS با مترجم و حفاظت از جریان بیش از حد توسط Pololu است. بنابراین توصیه می کنیم قبل از استفاده از این محصول ، برگه اطلاعات A4988 را به دقت مطالعه کنید. این درایور موتور پله ای به شما امکان می دهد یک موتور پله دوقطبی را تا 2 آمپر جریان خروجی در هر سیم پیچ کنترل کنید.

ما همچنین یک نسخه بزرگتر از حامل A4988 را داریم که دارای توان معکوس در منبع تغذیه اصلی و تنظیم کننده های ولتاژ 5 ولت و 3.3 ولت است که نیاز به منطق جداگانه و لوازم موتور را حذف می کند.

ویژگی ها: رابط کنترل ساده گام و جهت تمام مرحله ، نیم مرحله ، یک چهارم ، هشتم ، و گام شانزدهم کنترل جریان قابل تنظیم کنترل خرد کردن هوشمند خاموش شدن حرارتی بیش از حد دما قفل شدن تحت ولتاژ حفاظت از متقابل جریان حفاظ زیرزمینی و کوتاه بار: زیر مجموعه: 1،1 / 2،1 / 4،1 / 8،1 / 16 اندازه: 1.5mmX2mm (برای RAMPS ، ultimaker یا سایر تخته های سازگار) ؛

بررسی اجمالی
جزئیات سریع
شماره مدل:
درایور استپر موتور A4988
نوع:
A4988 درایور استپر ، ماژول درایور موتور استپر چاپگر سه بعدی A4988
محل مبدا:
گوانگدونگ ، چین
اندازه:
1.5 میلی متر X 2 میلی متر
جریان درایو کردن:
2A
مرحله پنجم حالت:
کامل ، 1/2 ، 1/4 ، 1/8 و 1/16
خروجی:
35 ولت ، +/- 2A
مواد:
پلاستیک + آهن
عملکرد:
A4988



Reprap A4988 stepper motor driver module

This module has an A4988 chip, which is a complete stepper motor alone. This module is able to start bipolar stepper motors in different steps up to 35 volts and 2 amps.
Starting the motor step by this module is very simple and you can control the speed and rotation of the motor by applying pulse to the module. To set up a micro-step you will need a lot of programming, a powerful microcontroller and accessories to start a motor step. By using this module, in addition to saving time for engine programming, you will also have significant savings in the cost of hardware components, and you can start your step motors with small and inexpensive microcontrollers.
The A4988 chip uses advanced technology to reduce motor excitation noise as well as motor current, which can control voltage and current and dramatically reduce ambient noise and motor current. These factors cause the motor to rotate more smoothly and due to the reduction of current and noise, the operation of the main board devices is not disrupted.
This module has full control over PWM and motor current and has protection circuits to protect high current passage.

Main features of this module:

Motor input voltage: 8 to 35 volts
Maximum current applicable to the motor: 2 amps for each phase
Digital power supply: 3.3 to 5.5 volts
Use of DMOS transistors with low RDS resistance
Has overcurrent protection and short circuit to ground
Thermal protection and UVLO voltage reduction protection
Ability to divide each step into 2/4/8/16 parts
Smooth engine movement and noise reduction

Description: This product is a carrier board or breakout board for Allegro's A4988 DMOS Microstepping Driver with Translator and Overcurrent Protection by Pololu; we therefore recommend careful reading of the A4988 datasheet before using this product. This stepper motor driver lets you control one bipolar stepper motor at up to 2 A output current per coil.

We also sell a larger version of the A4988 carrier that has reverse power protection on the main power input and built-in 5 V and 3.3 V voltage regulators that eliminate the need for separate logic and motor supplies.

Features: Simple step and direction control interface Full-step, Half-step, Quarter-step, Eighth-step, and Sixteenth-step Adjustable current control Intelligent chopping control Over-temperature thermal shutdown Under-voltage lockout Crossover-current protection Short-to -ground and shorted-load protectio Subdivision: 1,1 / 2,1 / 4,1 / 8,1 / 16 size: 1.5mmX2mm (for RAMPS, ultimaker or other compatible boards);

Overview
Quick Details
Model Number:
A4988 Stepper Motor Driver
Type:
A4988 Stepper Driver, 3D Printer Step Motor Driver Module A4988
Place of Origin:
Guangdong, China
Size:
1.5mm X 2mm
Driving current:
2A
ptional step five modes:
full ,1/2, 1/4, 1/8 and 1/16
Output:
35V, +/-2A
Material:
Plastic + iron
Function:
A4988
