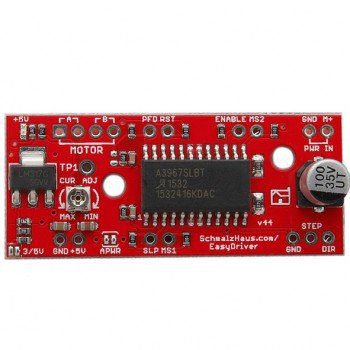

ماژول درایور استپر موتور EasyDriver A3967

توسط این درایور می توانید کلیه موتورها با درجه ها مختلف و تعداد سیم های خروجی 4 و 6 و 8 را راه اندازی کنید. ماژول دارای رگولاتور داخلی برای خروجی دیجیتال بوده که بین ولتاژ  3.3V و5V  از روی بورد قابل سوییچ کردن هست. همچنین کنترل رزولوشن از طریق پین های  MS1 & MS2 بر روی بورد قابل تنظیم هست.

35,000 تومان

5 در انبار (می توان پیش خرید کرد)

- +
آخرین به روز رسانی :
17 مهر 1400 @ 12:56 ق.ظ

توضیحات

ماژول درایور استپر موتور EasyDriver A3967

توسط این درایور می توانید کلیه موتورها با درجه ها مختلف و تعداد سیم های خروجی 4 و 6 و 8 را راه اندازی کنید. ماژول دارای رگولاتور داخلی برای خروجی دیجیتال بوده که بین ولتاژ  3.3V و5V  از روی بورد قابل سوییچ کردن هست. همچنین کنترل رزولوشن از طریق پین های  MS1 & MS2 بر روی بورد قابل تنظیم هست.

این ماژول جهت راه اندازی و کنترل موتورهای پله ای و بر مبنای تراشه ی A3967 متعلق به Allegro ساخته شده است.
موتورهای پله ای در رباتیک و دستگاه های cnc کاربرد زیادی دارند.
ویژگی ها:
ولتاژ ورودی جهت اعمال به موتور: 6 تا 30 ولت
دارای رگولاتور ولتاژ داخلی با قابلیت انتخاب 5 یا 3.3 ولت از طریق جامپر
خروجی 5 ولت
حداکثر جریان قابل اعمال به موتور: 750 میلی آمپر
قابلیت درایو میکرو استپ
راه اندازی موتور های پله ای دو فاز
دارای حفاظت حرارتی و حفظت کاهش ولتاژ UVLO
سازگار با بردهای آردوینو
قبل از وصل یا جدا کردن موتور به منظور جلوگیری از آسیب دیدن آیسی درایور حتما تغذیه ماژول قطع شود.

شرح:
EasyDriver یک درایور پله ای ساده برای استفاده است ، سازگار با هر چیزی که می تواند یک پالس دیجیتالی 0 تا 5 ولت (یا پالس 0 تا 3.3 ولت را در صورتی که SJ2 را روی EasyDriver لحیم کرده اید) تولید کند. EasyDriver برای تغذیه موتور به منبع تغذیه 7 تا 20 ولت نیاز دارد و می تواند هرگونه ولتاژ موتور پله ای را تغذیه کند. EasyDriver دارای تنظیم کننده ولتاژ داخلی برای رابط دیجیتال است که می تواند روی 5V یا 3.3V تنظیم شود. یک استپر موتور 4 سیمه و یک میکروکنترلر را وصل کنید و کنترل دقیق موتور را دریافت کنید! EasyDriver موتورهای دوقطبی را هدایت می کند و موتورهای دو قطبی را سیم کشی می کند. یعنی موتورهای پله ای 4،6 یا 8 سیم. در این نسخه (v4.4) خطای ابریشم را بر روی تنظیم حداقل/حداکثر ثابت کردیم.

این جدیدترین نسخه از EasyDriver V4 است که با همکاری برایان اشمالز طراحی شده است. در مقایسه با نسخه های قدیمی ، انعطاف پذیری و کنترل بیشتری بر روی موتور پله ای شما فراهم می کند. پین های انتخاب microstep (MS1 و MS2) A3967 شکسته شده اند که امکان تنظیم وضوح میکرواستپ را فراهم می کند. پین های خواب و فعال نیز برای کنترل بیشتر پاره می شوند.

توجه: در مواقعی که درایور روشن است موتور را وصل یا قطع نکنید. این باعث آسیب دائمی به IC A3967 می شود.

توجه: این محصول با همکاری برایان اشمالز ساخته شده است. بخشی از هر فروش برای پشتیبانی محصول و توسعه مستمر به آنها باز می گردد.

امکانات:
درایور میکرواستپینگ A3967
پین های MS1 و MS2 برای تغییر وضوح microstepping به مراحل کامل ، نیم ، یک چهارم و هشتم (پیش فرض به هشتم) شکسته شد.
سازگار با موتورهای پله ای 4 ، 6 و 8 سیم با هر نوع ولتاژ
کنترل جریان قابل تنظیم از 150mA/فاز تا 750mA/فاز
محدوده منبع تغذیه از 7V تا 20V. هرچه ولتاژ بیشتر باشد ، گشتاور در سرعتهای بالا بیشتر است.

بررسی اجمالی
جزئیات سریع
محل مبدا:
گوانگدونگ ، چین
شماره مدل:
A3967
رنگ:
قرمز
نوع:
موتور پله ای
نام محصول:
درایور A3967 EasyDriver Stepper Motor V44



EasyDriver A3967 stepper motor driver module

With this driver, you can start all motors with different degrees and the number of output wires 4, 6 and 8. The module has an internal regulator for digital output that can be switched between 3.3V and 5V from the board. Resolution control is also adjustable on the board via MS1 & MS2 pins.

This module is designed to start and control stepper motors and is based on the Al39ro A3967 chip.
Stepper motors are widely used in robotics and cnc machines.
Attributes:
Input voltage to be applied to the motor: 6 to 30 volts
It has an internal voltage regulator with the ability to choose 5 or 3.3 volts through the jumper
5 volt output
Maximum current applicable to the motor: 750 mA
Micro step drive capability
Starting two-phase stepper motors
Has thermal protection and UVLO voltage reduction protection
Compatible with Arduino boards
Before connecting or disconnecting the motor in order to prevent damage to the driver IC, the power supply of the module must be cut off.

Description:

The EasyDriver is a simple to use stepper motor driver, compatible with anything that can output a digital 0 to 5V pulse (or 0 to 3.3V pulse if you solder SJ2 closed on the EasyDriver). EasyDriver requires a 7V to 20V supply to power the motor and can power any voltage of stepper motor. The EasyDriver has an on board voltage regulator for the digital interface that can be set to 5V or 3.3V. Connect a 4-wire stepper motor and a microcontroller and you've got precision motor control! EasyDriver drives bi-polar motors, and motors wired as bi-polar. I.e. 4,6, or 8 wire stepper motors. On this version (v4.4) we fixed the silk error on the min/max adjustment.

This is the newest version of EasyDriver V4 co-designed with Brian Schmalz. It provides much more flexibility and control over your stepper motor, when compared to older versions. The microstep select (MS1 and MS2) pins of the A3967 are broken out allowing adjustments to the microstepping resolution. The sleep and enable pins are also broken out for further control.

Note: Do not connect or disconnect a motor while the driver is energized. This will cause permanent damage to the A3967 IC.

Note: This product is a collaboration with Brian Schmalz. A portion of each sales goes back to them for product support and continued development.

Features:

A3967 microstepping driver
MS1 and MS2 pins broken out to change microstepping resolution to full, half, quarter and eighth steps (defaults to eighth)
Compatible with 4, 6, and 8 wire stepper motors of any voltage
Adjustable current control from 150mA/phase to 750mA/phase
Power supply range from 7V to 20V. The higher the voltage, the higher the torque at high speeds.

Overview

Quick Details
Place of Origin:
Guangdong, China
Model Number:
A3967
Color:
Red
Type:
Stepper motor
Product Name:
A3967 EasyDriver Stepper Motor Driver V44

منبع این مطالب:

http://www.alibaba.com
