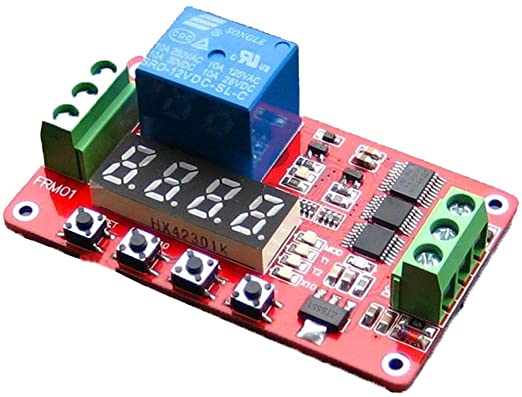

ماژول تایمر frm01 با ۱۵ فانکشن

159,600 تومان

انتخاب زمان: پس از گذشت زمان ، رله تاخیر رله T1 ، T1 بین 0.1 ثانیه – 270 ساعت قابل تنظیم ، رابط CH1 به سیگنال پالس سطح بالا ، عملکردهای فوق را تکرار کنید.
خاموش شدن زمان: وقتی رله برق ، رله تأخیر زمان T1 و T1 بین 0.1 ثانیه قطع شود – 270 ساعت قابل تنظیم ، رابط CH1 به سیگنال پالس سطح بالا ، عملکردهای فوق را تکرار کنید.
زمان دوباره کشیدن: بعد از اینکه رله قدرت را نکشید ، زمان تأخیر T1 به رله انرژی می یابد ، پس از رسیدن زمان ورود T2 ، رله را خاموش کنید ، زمان تاخیر T1 و T2 را در 0.1 ثانیه – 270 ساعت بین قابل تنظیم ، رابط CH1 به بالا سیگنال پالس ، دوباره
حالت زمان بندی حلقه نامتناهی 1: بعد از اینکه رله برق نکشید ، بعد از اینکه زمان تاخیر T1 به رله رسید ، پس از رسیدن T2 ، رله را خاموش کنید و سپس شرط بالا را تکرار کنید ، زمان تاخیر T1 و T2 در 0.1 قابل تنظیم بین دومین
حالت زمان بندی حلقه محدود 1: 5 بر اساس عملکرد ، افزایش عملکرد چرخه ها ، این بار بین T1 و T2 در 0.1 ثانیه – 9999 ثانیه چرخه های قابل تنظیم NX قابل تنظیم بین 1-9999 بار به رابط CH1 سیگنال پالس بالا ، پنجم

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

شناسه محصول: B3-11-frm01-Z دسته: ,

توضیحات

 راهنمای کاربر Timer Relay Module (FRM01)
ماژول کنترل رله چند منظوره (FRM01) که برای مشتریان طراحی شده است
نیازهای مختلف ، میکرو کنترلر به عنوان واحد اصلی کنترل ، از پیش تعیین شده ۱۸ نوع
توابع ، و می تواند بر اساس نیازهای کاربر ، سفارشی سازی و اضافه کردن موارد خاص دیگر
کارکرد.
ماژول با استفاده از ماژول رله توان با کیفیت بالا ، ولتاژ بالا و ولتاژ بالا
چراغ های سیگنال ترانزیستور ، قرمز و آبی ، برد PCB دو طرفه ، عملکرد پایدار ،
می توان در موارد مختلف کنترل قدرت به طور گسترده ای مورد استفاده قرار گرفت.

عملکرد ماژول
کاربر می تواند یکی از ۱۸ نوع عملکرد زیر را مطابق با کلیدها و
نمایش ، می توانید پارامترهای ۱۸ نوع عملکرد را تنظیم و ذخیره کنید ، همچنین می توانید مشاهده کنید
پارامترهای عملکرد فعلی ، پارامتر زمان حداقل ۰٫۱ ثانیه را تعیین می کند
قابل تنظیم ، تخصص بیشتر.
یادآوری ملایم: عملکرد ۱-۸ پس از روشن شدن به طور خودکار شروع می شود. عملکرد ۹-۱۸ شروع می شود
نیاز به یک ماشه سیگنال پالس سطح بالا ، و مدت زمان سطح بالا≥۲۰ms؛
عملکرد ۹ حالت قفل کردن خودکار است. تابع ۱۰ یک حالت کنترل سطح است.
[عملکرد ۱]
زمان ورودی Pul-in، پس از روشن شدن ، وقتی وارد زمان تنظیم T1 شد ، پسران رله ،
و T1 می تواند بین ۰٫۱ ثانیه -۲۷۰ ساعت قابل تنظیم باشد ، رابط CH1 را بدهید
سیگنال پالس بالا (مدت زمان ۲۰ درجه بالا) ، عملکرد فوق را تکرار کنید.
[عملکرد ۲]
قطع زمان اتصال : بعد از روشن شدن قدرت در زمان انتقال رله ، هنگام رسیدن زمان تنظیم
T1 ، رله قطع می شود و T1 می تواند بین ۰٫۱ ثانیه -۲۷۰ ساعت قابل تنظیم باشد ،
به رابط CH1 سیگنال پالس بالایی بدهید (مدت زمان بالای ۲۰≥ms) ، موارد بالا را تکرار کنید
تابع.
[عملکرد ۳]
زمان را بکشید و سپس قطع کنید: پس از روشن شدن ، رله هنگامی که کشیده نمی شود
زمان تنظیم رله T1 pull-in رسید؛ وقتی وارد رله زمان تنظیم T2 شد

۲
قطع اتصال و T1 و T2 می تواند بین ۰٫۱ ثانیه -۲۷۰ ساعت قابل تنظیم باشد
رابط CH1 یک سیگنال پالس بالا (مدت زمان سطح بالا ۲۰ms) ، موارد بالا را تکرار کنید
تابع.
[عملکرد ۴]
قطع زمان اتصال و سپس بکشید: پس از روشن شدن ، رله بلافاصله جلو را بکشید ، چه موقع
زمان تنظیم رله T1 قطع شد. وقتی وارد رله زمان تنظیم T2 شد
pull-in , و T1 و T2 می توانند بین ۰٫۱ ثانیه -۲۷۰ ساعت قابل تنظیم باشند
رابط CH1 یک سیگنال پالس بالا (مدت زمان سطح بالا ۲۰ms) ، موارد بالا را تکرار کنید
تابع.
[عملکرد ۵]
حالت زمان نامحدود چرخه A: پس از روشن شدن ، رله هنگام ورود به سیستم کشیده نمی شوند
زمان تنظیم رله T1 pull؛ هنگامی که زمان تنظیم رله T2 قطع شد ,
سپس وضعیت فوق را تکرار کنید ، و T1 و T2 می توانند بین ۰٫۱ ثانیه قابل تنظیم باشند
-۲۷۰ ساعت ، به رابط CH1 یک سیگنال پالس بالا (مدت زمان سطح بالا ۲۰ms) ، تکرار کنید
عملکرد فوق
[عملکرد ۶]
حالت زمان نامحدود چرخه حالت B: پس از روشن شدن ، رله بلافاصله جلو می رود ، چه موقع
زمان تنظیم رله T1 قطع شد. وقتی وارد رله زمان تنظیم T2 شد
pull-in , سپس وضعیت فوق را تکرار کنید ، و T1 و T2 می توانند قابل تنظیم باشند
۰٫۱ ثانیه -۲۷۰ ساعت ، به رابط CH1 سیگنال پالس بالا (مدت زمان سطح بالا) بدهید
ms20ms) ، عملکرد بالا را تکرار کنید.
[عملکرد ۷]
حالت زمان بندی چرخه محدود A: پس از روشن شدن ، رله هنگام ورود به سیستم کشیده نمی شوند
زمان تنظیم رله T1 pull؛ هنگامی که زمان تنظیم رله T2 قطع شد ,
سپس مرتباً وضعیت “NX” را تکرار کنید ، T1 و T2 می توانند بین موارد قابل تنظیم باشند
ثانیه دوم -۹۹۹۹ ثانیه ، زمان چرخه “NX” می تواند بین ۱-۹۹۹۹ قابل تنظیم باشد ، بدهد
رابط CH1 یک سیگنال پالس بالا (مدت زمان سطح بالا ۲۰ms) ، موارد بالا را تکرار کنید
تابع.
[عملکرد ۸]
حالت زمان بندی چرخه محدود B: پس از روشن شدن ، رله بلافاصله جلو می رود ، چه موقع
زمان تنظیم رله T1 قطع شد. وقتی وارد رله زمان تنظیم T2 شد
pull-in , سپس مرتباً وضعیت بالا “NX” را تکرار کنید ، T1 و T2 قابل تنظیم است
بین ۰٫۱ ثانیه دوم -۹۹۹۹ ثانیه ، زمان چرخه “NX” می تواند قابل تنظیم باشد
۱-۹۹۹۹ ، به رابط CH1 سیگنال پالس بالا بدهید (مدت زمان بالای ۲۰≥ms) ، تکرار کنید
عملکرد فوق
[عملکرد ۹]
حالت قفل کردن خودکار interface به رابط CH1 یک سیگنال پالس بالا ، بازگرداندن رله ، بدهید
یک سیگنال پالس بالا بدهید ، رله قطع شود.
[عملکرد ۱۰]
Trigger Mode : شامل عملکرد تأخیر است ، رله بعد از برق کار نمی کند
روشن کنید ، بلافاصله پس از ورود به رابط CH1 سیگنال پالس بالا ، بازگردانی رله را بدهید
سیگنال پالس بالا ناپدید شد ، هنگامی که وارد تنظیم شد ، رله هنوز جلو می رود
زمان قطع رله T1 ، T1 می تواند بین ۰ ثانیه تا ۲۷۰ ساعت قابل تنظیم باشد.
نکته: در این عملکرد ، اگر T1 0 ثانیه باشد ، به کانکتور CH1 سیگنال پالس بالا بدهید ،
۳
هنگامی که سیگنال پالس بالا ناپدید شد ، رله فوراً از بین می رود
قطع شدن.
[عملکرد ۱۱]
حالت تنظیم زمان A رله بعد از روشن شدن کار نمی کند ، به اتصال دهنده CH1 بدهید
یک سیگنال پالس بالا ، وقتی وارد زمان زمان T1 شد ، رله کشویی ، T1 می تواند باشد
بین ۰٫۱ ثانیه -۲۷۰ ساعت قابل تنظیم است ، به رابط CH1 سیگنال پالس بالایی بدهید
دوباره ، یکبار عملکرد بالا را تکرار کنید.
[عملکرد ۱۲]
حالت تنظیم زمان B B رله بعد از روشن شدن کار نمی کند ، به رابط CH1 بدهید
یک سیگنال پالس بالا ، رله کشویی

۱

Timer Relay Module (FRM01) User Manual
The multifunctional relay control module (FRM01), designed for the customers of
different needs, micro-controller as the main control unit, preset 18 kinds of
functions, and can be based on user needs, customize and add other specific
functions.
The module using of high-quality power relay module, high-power and high-voltage
transistor, red & blue signal lights, double-sided PCB board, stable performance,
can be widely used in a variety of power control occasions.

I. Module Function
The user can select one of the following 18 kinds of function according to keys and
display, can set and save the parameters of the 18 kinds of function, also can view
the current function parameters, time parameter sets the minimum 0.1 second
adjustable, more expertise.
Gentle remind: Function 1-8 start automatically after power on; function 9-18 start
required a high level Pulse signal trigger, and the high level duration≥۲۰ms;
function 9 is self-locking mode; function 10 is a level control mode.
[Function 1]:
Timing Pull-in:after power on, when arrived the setting time T1,the relay pull-in,
and the T1 can be adjustable between 0.1 second -270 hours, give CH1 interface a
high pulse signal(high level duration≥۲۰ms),repeat the above function.
[Function 2]:
Timing Disconnect:after power on the relay pull-in, when arrived the setting time
T1,the relay disconnect, and the T1 can be adjustable between 0.1 second -270 hours,
give CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat the above
function.
[Function 3]:
Timing Pull-in Then Disconnect: after power on, the relay don’t pull-in, when
arrived the setting time T1 relay pull-in; when arrived the setting time T2 relay

۲
disconnect,and the T1 and T2 can be adjustable between 0.1 second -270 hours, give
CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat the above
function.
[Function 4]:
Timing Disconnect Then Pull-in : after power on, the relay immediately pull-in, when
arrived the setting time T1 relay disconnect; when arrived the setting time T2 relay
pull-in, and the T1 and T2 can be adjustable between 0.1 second -270 hours, give
CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat the above
function.
[Function 5]:
Unlimited Cycle Timing Mode A: after power on, the relay don’t pull-in, when arrived
the setting time T1 relay pull-in; when arrived the setting time T2 relay disconnect,
then repeat the above status, and the T1 and T2 can be adjustable between 0.1 second
-270 hours, give CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat
the above function.
[Function 6]:
Unlimited Cycle Timing Mode B: after power on, the relay immediately pull-in, when
arrived the setting time T1 relay disconnect; when arrived the setting time T2 relay
pull-in,then repeat the above status, and the T1 and T2 can be adjustable between
0.1 second -270 hours, give CH1 interface a high pulse signal(high level duration
≥۲۰ms),repeat the above function.
[Function 7]:
Limited Cycle Timing Mode A: after power on, the relay don’t pull-in, when arrived
the setting time T1 relay pull-in; when arrived the setting time T2 relay disconnect,
then repeat the above status “NX” times, the T1 and T2 can be adjustable between
0.1 second -9999 seconds, the cycle times “NX” can be adjustable between 1-9999,give
CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat the above
function.
[Function 8]:
Limited Cycle Timing Mode B: after power on, the relay immediately pull-in, when
arrived the setting time T1 relay disconnect; when arrived the setting time T2 relay
pull-in,then repeat the above status “NX” times, the T1 and T2 can be adjustable
between 0.1 second -9999 seconds, the cycle times “NX” can be adjustable between
1-9999, give CH1 interface a high pulse signal(high level duration≥۲۰ms),repeat
the above function.
[Function 9]:
Self-locking Mode:give CH1 interface a high pulse signal, the relay pull-in, again
give a high pulse signal, the relay disconnect.
[Function 10]:
Trigger Mode:contain delay off function, the relay does not operate after power
on ,give CH1 interface a high pulse signal, the relay pull-in immediately, when
the high pulse signal disappeared, the relay still pull-in, when arrived the setting
time T1 relay disconnect, the T1 can be adjustable between 0 second-270 hours.
Remark: in this function, if T1 is 0 second, give CH1 connector a high pulse signal,
3
the relay pull-in, when the high pulse signal disappeared, the relay immediately
disconnect.
[Function 11]:
Trigger timing mode A :the relay does not operate after power on ,give CH1 connector
a high pulse signal, when arrived the timing time T1,the relay pull-in ,T1 can be
adjustable between 0.1 second -270 hours, give CH1 interface a high pulse signal
again, repeat the above function one time.
[Function 12]:
Trigger timing mode B:the relay does not operate after power on ,give CH1 interface
a high pulse signal, the relay pull-in , when arrived the timing time T1, the relay
disconnect,T1 can be adjustable between 0.1 second -270 hours, give CH1 interface
a high pulse signal again, repeat the above function one time.
[Function 13]:
Trigger timing mode C :the relay does not operate after power on ,give CH1 interface
a high pulse signal, when arrived the timing time T1,the relay pull-in ,when arrived
the timing time T2,the relay disconnect, timing time T1 and T2 can be adjustable
between 0.1 second -270 hours, give CH1 interface a high pulse signal again, repeat
the above function one time.
[Function 14]:
Trigger timing mode D:the relay does not operate after power on ,give CH1 interface
a high pulse signal, the relay pull-in immediately , when arrived the timing time
T1, the relay disconnect, when arrived the timing time T2,the relay pull-in, timing
time T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface
a high pulse signal again, repeat the above function one time.
[Function 15]:
Unlimited Cycle Timing Mode A:the relay does not operate after power on ,give CH1
connector a high pulse signal, when arrived the timing time T1,the relay pull-in ,
when arrived the timing time T2,the relay disconnect, then repeat the above status,
T1 and T2 can be adjustable between 0.1 second -270 hours, give CH1 interface a high
pulse signal again ,repeat the above function.
[Function 16]:
Unlimited Cycle Timing Mode B:the relay does not operate after power on ,give CH1
interface a high pulse signal, the relay pull-in immediately, when arrived the timing
time T1,the relay disconnect, when arrived the timing time T2,the relay pull-in,then
repeat the above status , T1 and T2 can be adjustable between 0.1 second -270 hours,
give CH1 interface a high pulse signal again ,repeat the above function.
[Function 17]:
Limited Cycle Timing Mode A:the relay does not operate after power on ,give CH1
interface a high pulse signal, when arrived the timing time T1,the relay pull-in ,
when arrived the timing time T2,the relay disconnect, then repeat the above status
“NX” times, the T1 and T2 can be adjustable between 0.1 second -9999 seconds, the
cycle times “NX” can be adjustable between 1-9999,give CH1 interface a high pulse
signal again ,repeat the above function.
[Function 18]:
۴
Limited Cycle Timing Mode B:the relay does not operate after power on , give CH1
interface a high pulse signal, the relay pull-in immediately, when arrived the timing
time T1,the relay disconnect, when arrived the timing time T2,the relay pull-in,
then repeat the above status “NX” times, the T1 and T2 can be adjustable between
0.1 second -9999 seconds, the cycle times “NX” can be adjustable between 1-9999,give
CH1 interface a high pulse signal again ,repeat the above function.
II. Operating Instructions
The user can select the operating mode according to keys and display, also can set
the timing parameters, all parameters can be automatically saved after setting.
Below is some noun descriptions about parameter setting:
[Keys]:there are 4 keys, namely: [SET] [SWI], [NUM +] and [NUM-],
the keys have short and long press, short press means press the button less than
1 seconds, long press means press the button more than 1 seconds.
[Operating mode]: there are 3 kinds, namely: [Operating Mode], [Parameter view
mode] and [Parameter setting mode].
[Digital tube]: there are 4 digital display, is used to set or view the user timing
parameters.
[LED ]: 4 blue parameter indicators, 1 red power indicator.
[User parameter]: there are 4 kinds of parameters can be set (4 blue LED light to
indicate the following parameters)
[MD]: MD Light, digital tube displays the current program function, total 18 kinds
display mode to choose from (01-18).
[T1]: T1 light, digital tube displays timing time T1, can be 0-9999 seconds.
[T2]: T2 light, digital tube displays timing time T2, can be 0-9999 seconds.
[NX]: NX light, digital tube display the different meanings in different functions.
1. In function 1-6 and 11-16,[NX] light, the digital tube indicates the time
base of T1 and T2,the first two digital tube indicate the timing T1,and behind
the two digital tube indicate the timing T2,for example:[NX]indicates “01 01”
means the timing time unit is 1 second; another example:[NX] indicates “10 02”
means the timing time unit of T1 is 10 seconds, T2 is 2 seconds, so the Max timing
time is 9999*99 seconds, which is about 270 hours.
2. In function 7、۸、۱۷、۱۸,[NX] light, four digital tube indicates the number
of cycles, at this moment, the timing time unit of T1 and T2 is 1 second, so
the Max timing time is 9999 seconds in limited cycle timing mode.
5
Keys include long press and short press, and in different modes with different
functions, the following is to introduce under three mode key’s different
functions.

[Operating mode]:
۱٫ When turned on, the digital display current timing countdown, when time to zero,
that displays the current function number, such as:“ – – ۰ ۱ ”means the function1
2. Short press [SET] enter into the power saver, the display goes out, but the program
to work normally, press again to restore the display;
3. Long press [SET] enter into [Parameter setting mode];
4. Long press [SWI] enter into [Parameter view mode];
5. Long press[NUM+] into 10 seconds automatic power saving mode, the digital tube
will blink twice, which means that the setting is successful. After entering the
power saving mode, if no operation of any button within 10 seconds, the digital
display will turn off, but the program running, you can short press [SET] to restore
the display temporarily, you can also long press [NUM+] again to exit the automatic
power saving mode, the digital tube will blink three times to indicate the setting
is successful.
6. Long press [NUM-] timing reset and stop, again short press [NUM-] to restore timing,
after into reset state, LED lights are no longer flashing.
[Parameter view mode]:
When turned on,long press [SWI] enter into parameter view mode,under parameter view
mode,can view the parameter of the current function,the blue parameter LED indicator
will flash to display.
1.Short press the key[SET],cutover the parameters, can choose one from [MOD]、
[T1]、[T2] or [NX],the LED indicator of the selected parameter will flash, the digital
tube display the parameters that have been set. Such as: when [T1] light, the digital
tube display the content of[ T1].
2. Long press the key[SWI],enter into [Operating mode];
[Parameter setting mode]:
When turned on,long press [SET] enter into parameter setting mode,under this mode,
you can set various parameters, for example, you can select working mode, also can
set the delay time etc.
1. Short press the key[SET],cutover the parameters, can choose one from [MOD]、
[T1]、[T2] or [NX],the LED indicator of the selected parameter will long light, the
digital tube display the parameters that have been set. Such as: if users need to
adjust the working mode, should press the[SET] to make LED indicators point to [MOD] .
2. Short press the key[SWI],cutover the selected digital tube, the relevant digital
tube will flash display.
3. Short press the key[NUM+],the selected digital tube numerical +1, add 9 stop;
4. Short press the key[NUM-],the selected digital tube numerical -1,reduced to 0
to stop;
6
5. Long press the key [SET],save the parameters, and enter into [Operating mode].
For Examples:
Example 1.Control a lamp, automatically to run an hour, then turn off.
This application can select the function 2 or function 12,set the parameters:
MOD=”- – 12″,T1=”3 6 0 0″,T1=”xxxx”,NX=”0 1 x x “(x can be any value, no need),at
the same time, the input interface CH1 as the user switch, below is the set-up
process:
1>long press[SET] enter into [Parameter setting mode];
2> short press[SET],then [MOD] indicator light, press[NUM+] or [NUM-],
adjust the digital tube display “- – 12”;
3>short press[SET],T1 light, set T1=”3 6 0 0″,T2 no need,
X10=”0 1 0 1 “;
4>long press[SET],save settings, and exit [Parameter setting mode],the function
starts running immediately.
Example 2. When power on, the machine is running 1 hour, stop for 10 minutes,
5 cycles, the machine turns off.
This application can select the function 8,set the parameters:MOD=”- – 0 8″,
T1=”3 6 0 0″,T2=”0 6 0 0″,NX=”0 0 0 5″.
III. Wiring Reference
Gentle remind: If user load and FRM01 module use a seam DC power supply,
it is possible because of the power supply capacity is insufficient or
wiring connections unfit, the module appears unstable phenomenon
occasionally, please use the following (even if no found the problem, it
should follow the recommendations):
1. Separate wiring: the positive DC power supply should draw two lines, one link
FRM01 of DC + interface for modules, one link NO interface for load use, so the
negative power supply should also be dealt with like this.
2. Replace the output current power: If it is the motors and other inductive or
7
capacitive load, the capacity of DC power should choose bigger, such as the use of
motor 1A, 3-5A power to choose more reasonable, because the motor starting current
is 3-7 times of the rated current, if the power supply capacity is too small, it
will result in the voltage dropped instantly and caused FRM01 module reset.
3. Shunt capacitor: If the above two measures fail to achieve the desired effect,
please shunt an electrolytic capacitors of 470uf/35V or above capacity between the
DC-/DC +.

IIII. Electrical parameters
1. Operating Voltage:۵V/12V/24V(+/-۱۰%)
۲٫ Working Current:
5V / less than 90mA (when the relay is not operating less than 15mA, turn off
the display less than 3mA)
12V / less than 50mA (when the relay is not operating less than 15mA, turn off
the display less than 3mA)
24V / less than 35mA (when the relay is not operating less than 15mA, turn off
the display less than 3mA)
3. Working Temperature:-۲۰℃—۶۰℃(Limit range-30℃—۷۰℃)
۴٫ Load Capacity:
the module normally open interface maximum load capacity: DC 0-30V/10A,AC
0-250V/10A
the module normally closed interface maximum load capacity: DC 0-28V/10A,AC
0-125V/10A
Restrictions:
1. relay life is loaded with action 100,000 times, and therefore more suitable for
use in low frequency and high current pull control of the situation, is not suitable
for repeated use in the fast-action situations;.
2. Note consider relay port load margin, purely resistive load more than doubled
to left margin, ordinary inductive or capacitive loads must be at least three times
more margin.
IV. Module Interface
Module Voltage/Signal Input:There have three interfaces, all interfaces have
terminal, user easy to use.
1.DC+:DC power positive;
2.DC-:DC power negative;
3.CH1:Input signal interface. (3V-30V high voltage to be valid; 0-1.5V low voltage
to be invalid; 1.5V-3V voltage is unpredictable, you should avoid this voltage range)
Module Output:There have three interfaces, all interfaces have terminal.
1.NO :Normally open interface,the relay becomes vacant before, after pull-in short
with the COM;
8
2.COM:Common interface;
3.NC :Normally closed interface, short with COM before, become vacant after pull-in.
V. Module Size
1. Dimensions: 66mm * 40mm * 20mm (L * W * H);
2. Screw Size: 4*ф۳٫۰mm.
3. Screw holes center distance: 59mm * 33mm

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “ماژول تایمر frm01 با ۱۵ فانکشن”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

envelope-oclosehomeclock-ochevron-downphoneellipsis-vshopping-basket
