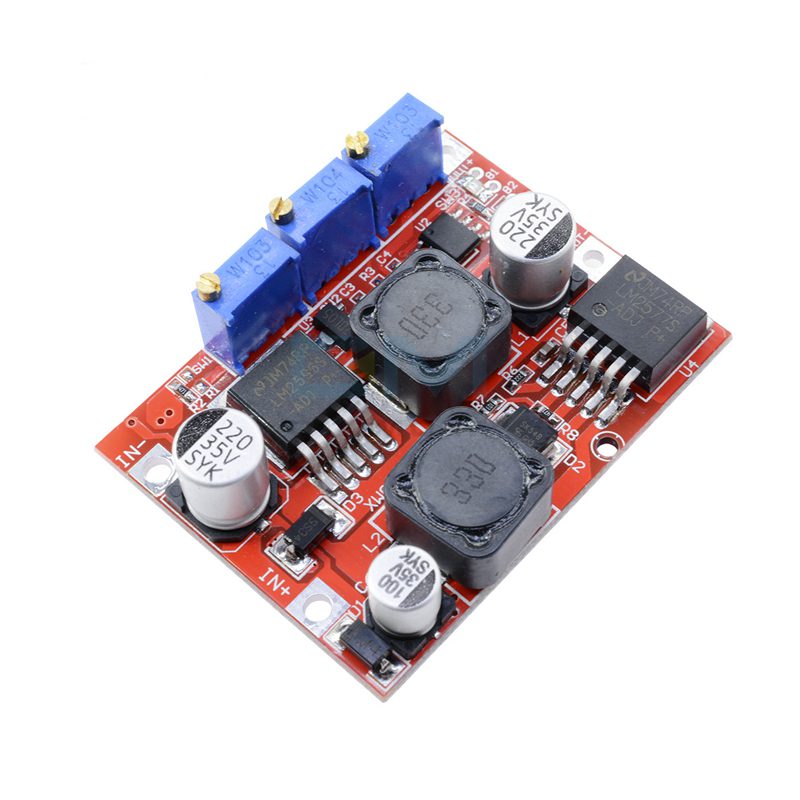

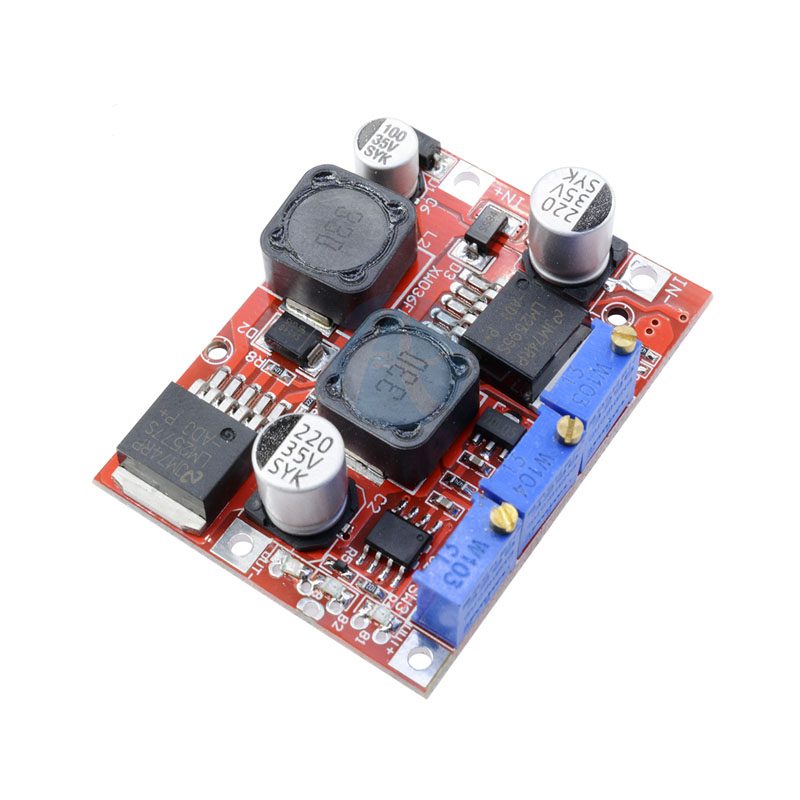

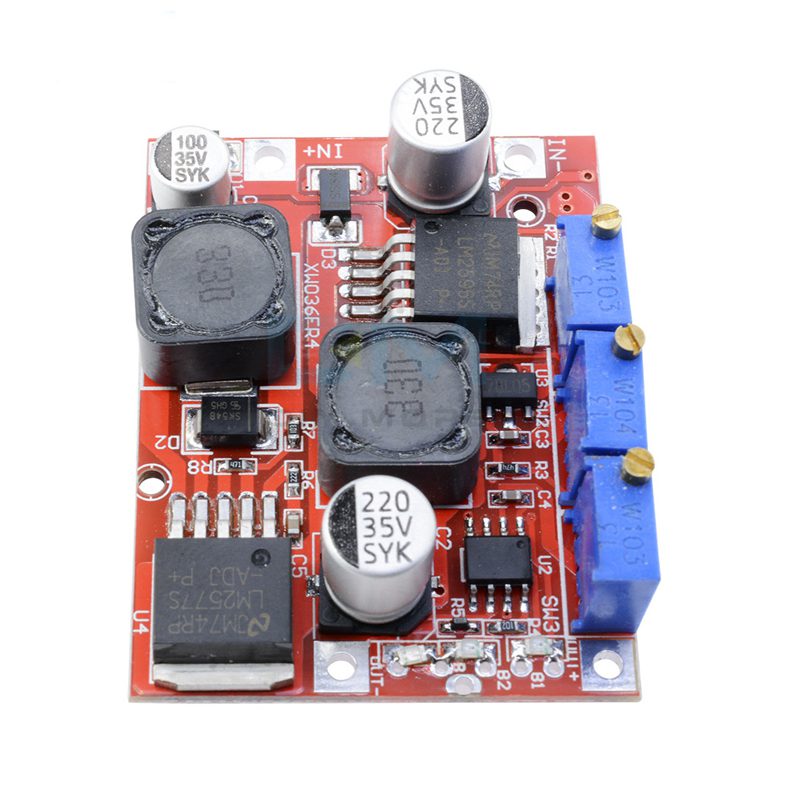

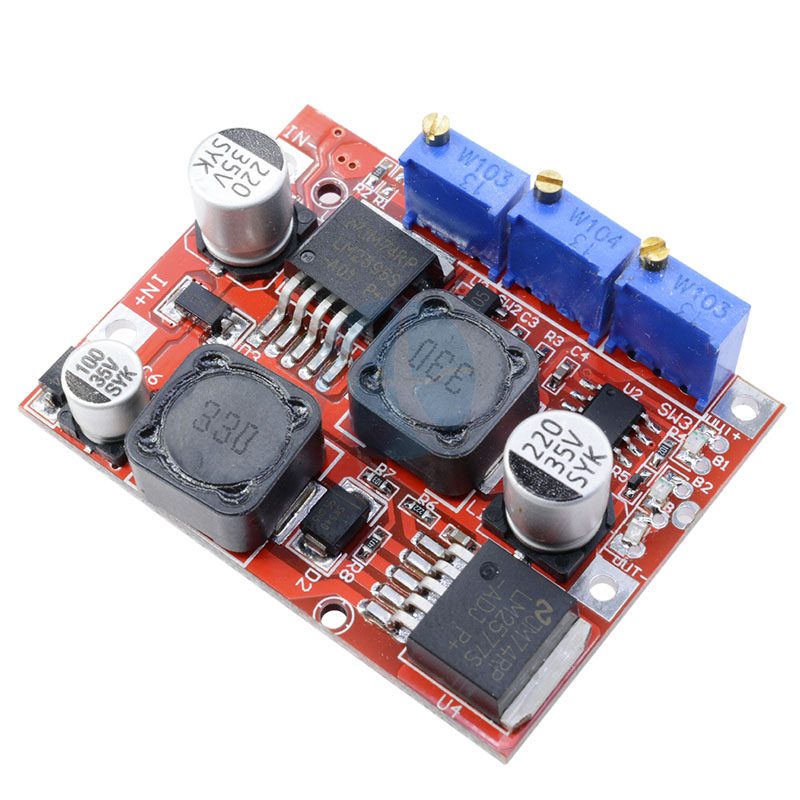

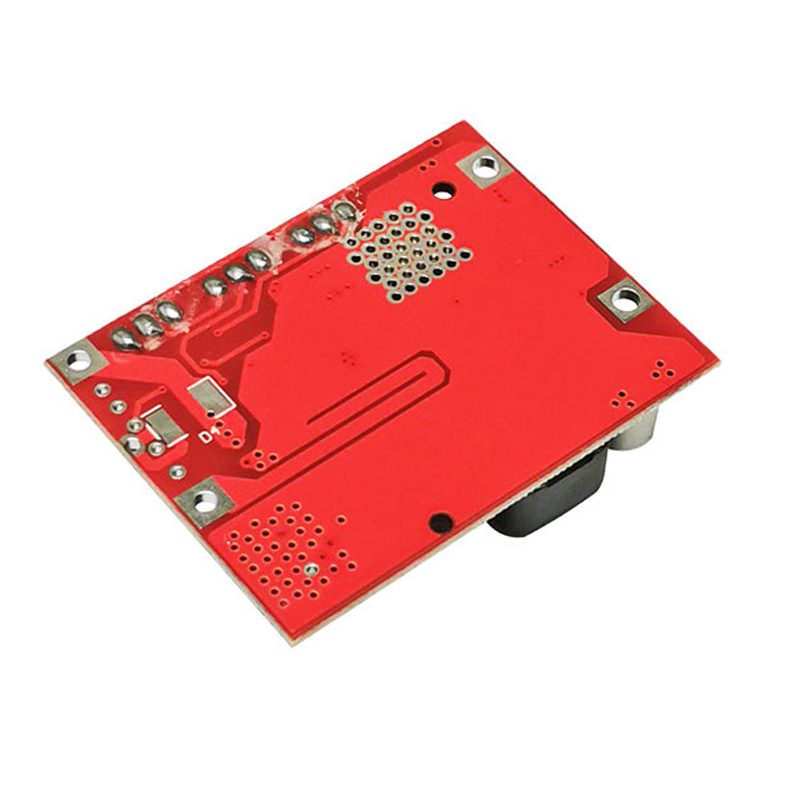

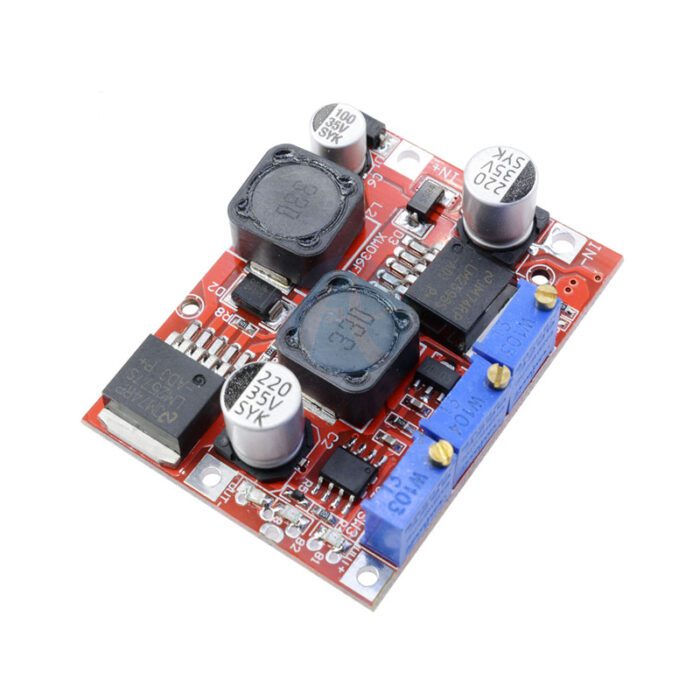

ماژول افزاینده کاهنده 3 آمپر lm2596+lm2577

درباره این مورد:

اندازه (تقریباً 1.95 x1.6 x 0.51 اینچ / 5 x 4 x 1.3cm) ، قابل حمل و نصب آسان می باشد.
این یک ماژول منبع تغذیه افزاینده و کاهنده خودکار LM2577 / LM2596 با جریان ثابت شارژ و عملکرد ولتاژ ثابت است.
PCB دو لایه و با استفاده از IC های LM2596S و LM2577S ، هنگامی که ولتاژ را افزایش یا کاهش دهید ، پایدار و موثر خواهد بود.
محدوده ولتاژ ورودی گسترده: 4-35V ؛ محدوده ولتاژ خروجی: 1.25-25V (به طور مداوم قابل تنظیم) ؛ حداکثر جریان خروجی: 4A
این گزینه خوبی برای پنل خورشیدی DIY ، شارژ باتری ماشین/موتور سیکلت و بسته باتری لیتیوم یونی 4s4p است.





96,000 تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
شناسه محصول: 00000357474 دسته: , برچسب: , , ,
آخرین به روز رسانی :
14 مهر 1400 @ 12:24 ق.ظ

توضیحات

درباره این مورد:

اندازه (تقریباً 1.95 x1.6 x 0.51 اینچ / 5 x 4 x 1.3cm) ، قابل حمل و نصب آسان می باشد.
این یک ماژول منبع تغذیه افزاینده و کاهنده خودکار LM2577 / LM2596 با جریان ثابت شارژ و عملکرد ولتاژ ثابت است.
PCB دو لایه و با استفاده از IC های LM2596S و LM2577S ، هنگامی که ولتاژ را افزایش یا کاهش دهید ، پایدار و موثر خواهد بود.
محدوده ولتاژ ورودی گسترده: 4-35V ؛ محدوده ولتاژ خروجی: 1.25-25V (به طور مداوم قابل تنظیم) ؛ حداکثر جریان خروجی: 4A
این گزینه خوبی برای پنل خورشیدی DIY ، شارژ باتری ماشین/موتور سیکلت و بسته باتری لیتیوم یونی 4s4p است.

شرح:

این توان خروجی ماژول تحت تأثیر ظرفیت خود ماژول و بار قبل و بعد از کلاس و عوامل دیگر قرار می گیرد. داده های زیر برای تجهیزات حرفه ای نتایج اندازه گیری شده ، بدون در نظر گرفتن عوامل دیگر.
ماژول منبع تغذیه نوعی قطعات الکترونیکی است ، لطفاً اگر تخصص الکترونیکی ندارید ، آن را نخرید.
ویژگی های این ماژول: این یک ماژول شارژ ثابت ثابت پایین ، ماژول ولتاژ ثابت (CC CV) است.

مشخصات:

ولتاژ ورودی: 4-35 ولت
ولتاژ خروجی: پیوسته قابل تنظیم (تنظیم تخلیه 1.25-25V)
جریان خروجی: حداکثر 3A (اگر بیش از 15 وات است ، لطفاً هیت سینک را نصب کنید)
محدوده CC: 0-2A (قابل تنظیم)
جریان نور گردان: مقدار CC * (1٪ -100٪) ، پیش فرض 0.1 بار است
حداقل اختلاف ولتاژ: 2 ولت
قدرت خروجی: خنک کننده طبیعی 15 وات
بازده تبدیل: 80 (هرچه ولتاژ خروجی بیشتر باشد ، راندمان بیشتر است)
دمای کار: صنعتی (-40 درجه تا +85 درجه) (دمای محیط بیش از 40 درجه ،
مصرف برق کمتر ، یا اضافه کردن هیت سینک)
افزایش دمای بار کامل: 45 درجه
نشانگر: نشانگر CC قرمز است ، نشانگر شارژ قرمز است ، شارژ کامل شد نشانگر آبی است.
حفاظت از اتصال کوتاه خروجی: بله ، جریان ثابت.
روش اتصال: می تواند مستقیماً با سیم روی PCB لحیم شود
ورودی: IN+ ورودی مثبت است ، ورودی IN منفی است
خروجی: خروجی+ OUT مثبت ، OUT- خروجی منفی است
اندازه ماژول: 50 x 37 x 13 میلی متر
وزن: 21.8 گرم



About this item:

size (Approx. 1.95 x1.6 x 0.51 inch / 5 x 4 x 1.3cm), portable and easy to install.
It is a LM2577 / LM2596 automatic step-up and step-down power supply module with charging constant current and constant voltage function.
Double layer PCB,and using LM2596S and LM2577S ICs,it will be stable and effective when you raise or reduce the voltage.
Wide input voltage range:4-35V; Output voltage range:1.25-25V(continuously adjustable); Max output current:4A.
It is a good choice for DIY solar panel, car/motorcycle battery charging , and 4s4p li-ion battery pack.

Description:

This module power output is affect by the module itself-capacity and pre-and post-class load and other factors; the following data for professional equipment measured results, without considering other factors.
Power supply module is a kind of electronic components, please don't buy the item if you have no electronic expertise.
This Module Properties: It is non-isolated step-down constant current, constant voltage module (CC CV) charging module
Specification:
Input Voltage :4-35V
Output voltage: Continuously adjustable(1.25-25V unload adjust)
Output current: 3A Max(If more than 15W, please install the heat sink)
CC range :0-2A (adjustable)
Revolving light current: CC value * (1%-100%), default is 0.1 times
Minimum voltage difference: 2V
Output power: natural cooling 15W
Conversion efficiency: 80% (the higher the output voltage, the higher the efficiency)
Operating Temperature: Industrial (-40 ° to +85 °) (ambient temperature more than 40°,
lower power use, or add heat sink)
Full load temperature rise: 45 °
Indicator: CC indicator is Red, charging indicator is Red, charging completed the indicator is Blue.
Output short circuit protection: Yes, constant current.
Connect method: Can solder on the PCB with wire directly
Input: IN+ input Positive is, IN- input negative
Output: OUT+ output is positive, OUT- output negative

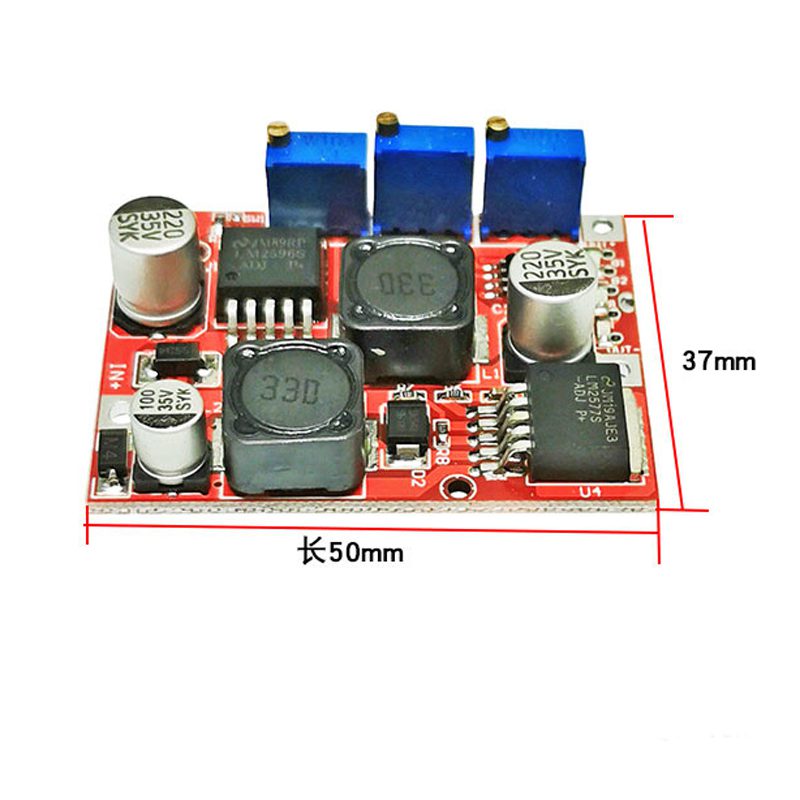

Module Size: 50 x 37 x 13mm
Weight:21.8g
