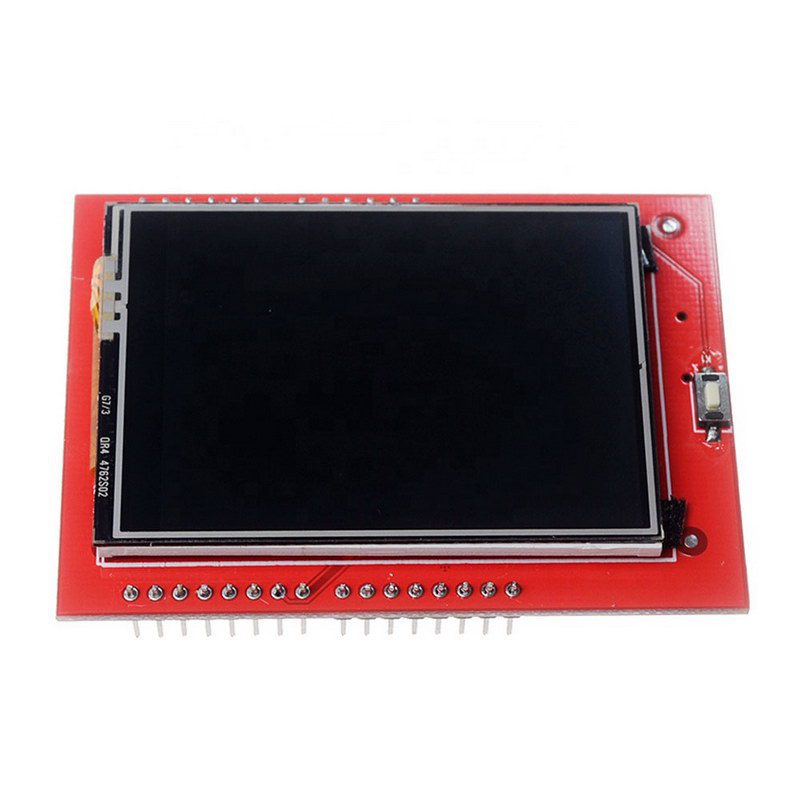

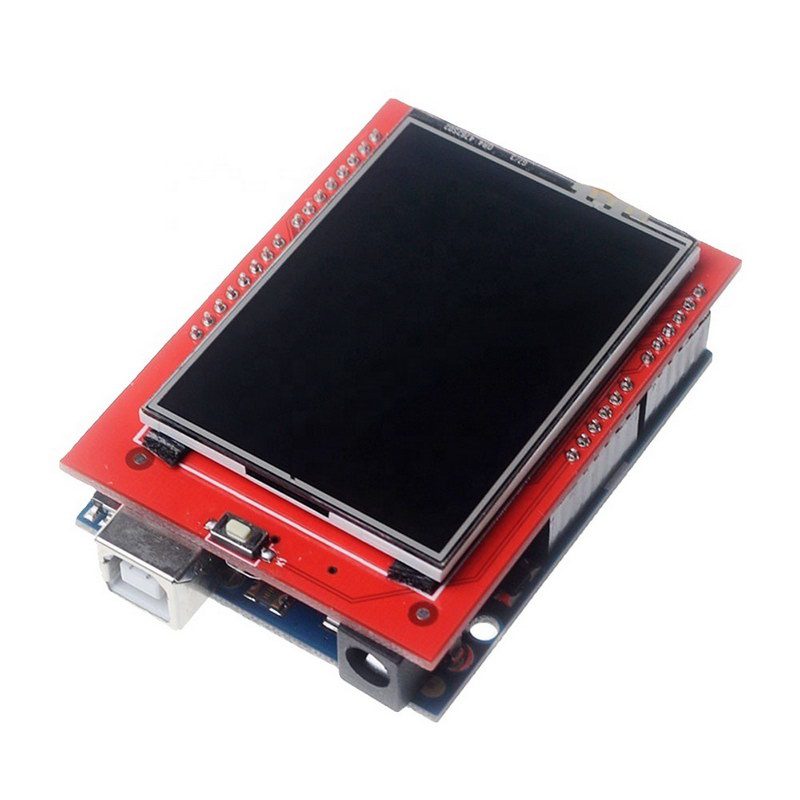

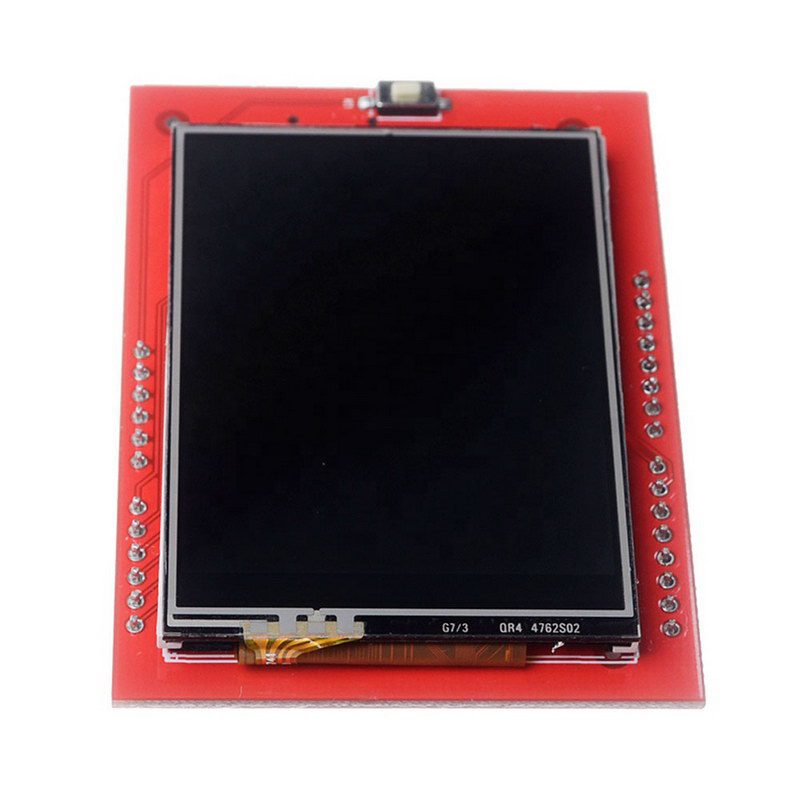

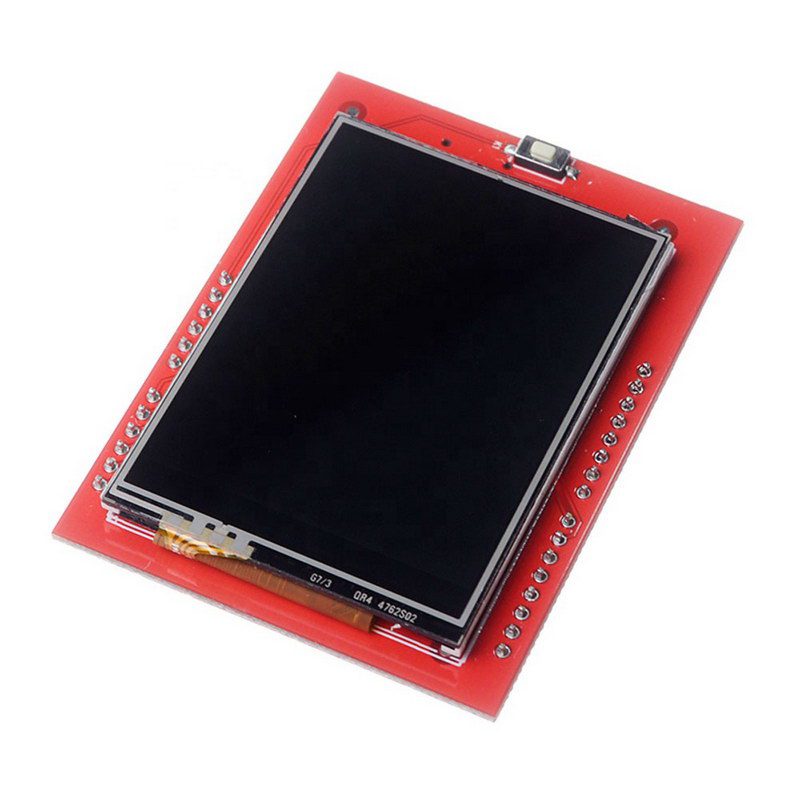

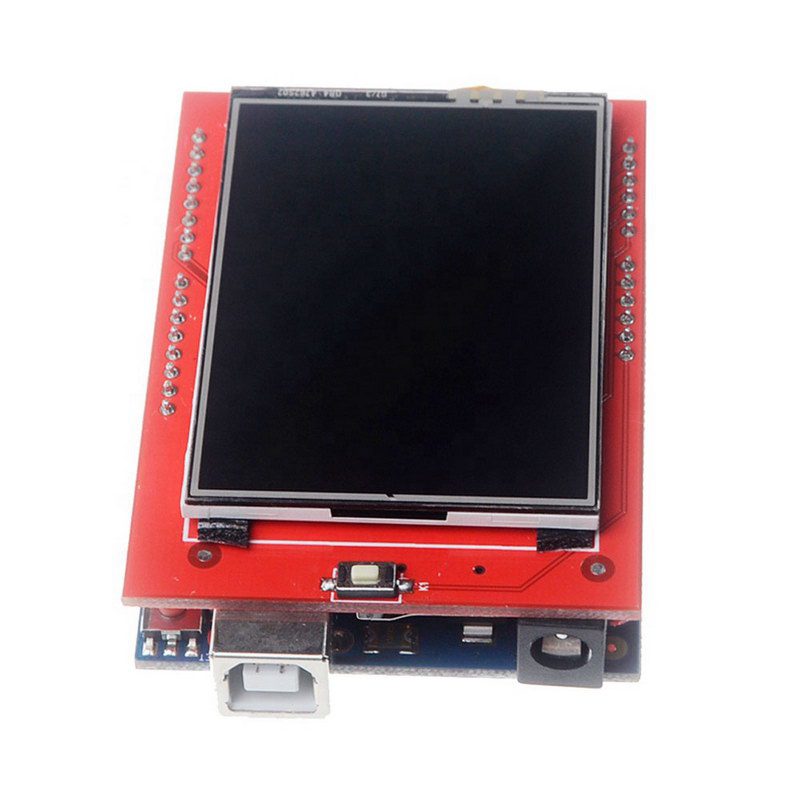

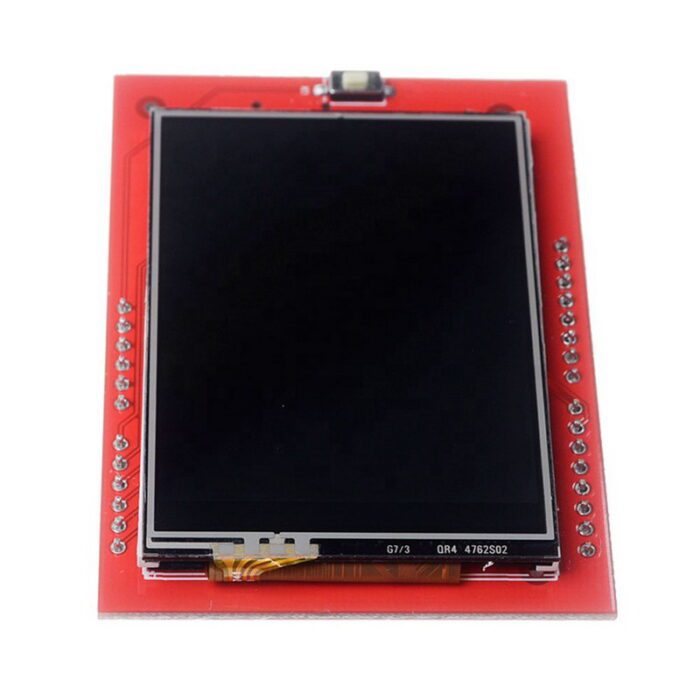

نمایشگر 2.4 اینچ آردوینو Arduino tft 2.4 inch display

نمایشگر 2.4 اینچ آردوینو Arduino tft 2.4 inch display با پشتیبانی از دسترسی Raspberry Pi 2 نسل / B / B +، عدم نیاز به خرید مانیتور HDMI حجیم می باشد.
وضوح 320 × 480 برای نمایش واضح تر
ارائه رابط انسانی مناسب برای Raspberry Pi، با استفاده از انرژی تلفن همراه، می تواند در هر جایی طراحی DIY باشد
سیستم پشتیبانی Raspbian که به سیستم شما اجازه می دهد:
پشتیبانی از پخش ویدئو (MP4 و فرمت های دیگر)
پشتیبانی از دوربین کنترل لمسی (17 نوع حالت دوربین)
پشتیبانی از صفحه کلید نرم (ماوس و صفحه کلید را نیز می توان از طریق سیستم کنترل کرد)

120,000 تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
آخرین به روز رسانی :
8 آبان 1400 @ 3:18 ب.ظ

توضیحات

نمایشگر 2.4 اینچ آردوینو Arduino tft 2.4 inch display
نمایشگر 2.4 اینچ آردوینو Arduino tft 2.4 inch display یا نمایشگر لمسی 2.4 اینچی T-F-T LCD ماژول نمایش رنگی صفحه نمایش می باشد.

امکانات:
نمایشگر 2.4 اینچ آردوینو Arduino tft 2.4 inch display با پشتیبانی از دسترسی Raspberry Pi 2 نسل / B / B +، عدم نیاز به خرید مانیتور HDMI حجیم می باشد.
وضوح 320 × 480 برای نمایش واضح تر
ارائه رابط انسانی مناسب برای Raspberry Pi، با استفاده از انرژی تلفن همراه، می تواند در هر جایی طراحی DIY باشد
سیستم پشتیبانی Raspbian که به سیستم شما اجازه می دهد:
پشتیبانی از پخش ویدئو (MP4 و فرمت های دیگر)
پشتیبانی از دوربین کنترل لمسی (17 نوع حالت دوربین)
پشتیبانی از صفحه کلید نرم (ماوس و صفحه کلید را نیز می توان از طریق سیستم کنترل کرد)

تعریف رابط:
1,17: 3.3 ولت: منبع تغذیه مثبت (ورودی برق 3.3 ولت)
بیست و چهار: 5 ولت: منبع تغذیه مثبت (ورودی برق 5 ولت)
3،5،7،8،10،12،13،15،16: NC: NC
6,9,14,20,25: GND: Power Ground
11: TP_IRQ: پانل لمسی قطع می شود، پانل لمسی فشرده شده است، در مقایسه با پایین تشخیص داده می شود
18: LCD_RS: دستورالعمل / ثبت داده را انتخاب کنید
19: LCD_SI / TP_SI: صفحه نمایش LCD / صفحه لمسی ورودی داده SPI
بیست و یک: TP_SO: خروجی داده SPI از صفحه لمسی
بیست و دو: RST: تنظیم مجدد
بیست و سه: LCD_SCK / TP_SCK: صفحه نمایش ال سی دی / پانل لمسی سیگنال ساعت SPI
بیست و چهار: LCD_CS: سیگنال انتخاب چیپ LCD، LCD انتخاب کم
26: TP_CS: سیگنال انتخاب تراشه پانل لمسی، انتخاب پانل لمسی کم

بررسی اجمالی
جزئیات سریع
نوع:
TFT
محل مبدا:
گوانگدونگ، چین
شماره مدل:
2.4 اینچ 240x320 TFT
نام برند:
SUNHOKEY
وضوح:
رزولوشن 240*320
نوع LCD:
صفحه نمایش 2.4 اینچی LCD TFT
رابط:
رابط دیجیتال 8 بیتی، به علاوه 4 خط کنترل

توضیحات محصول
2.4 اینچ TFT LCD Touch Screen Screen ModuleR3 Module Display

شرح:
اندازه صفحه نمایش: 2.4 اینچ
اندازه PCB: 72 * 52 میلی متر
رنگ PCB: قرمز
رزولوشن: 240x320
آی سی LCD: ili9340 nv3029c رابط: پورت موازی
ولتاژ: 3.3 ولت
مدل های قابل اجرا: U
عرض بیت: 8 بیت
بسته شامل:
صفحه نمایش لمسی 1×2.4 اینچی TFT LCD UNO
ماژول نمایش R3

توضیحات محصول:
صفحه نمایش 2.4 اینچی LCD TFT
روشن، 4 نور پس زمینه سفید LED، به طور پیش فرض روشن است، اما می توانید ترانزیستور را به یک پین دیجیتال برای کنترل نور پس زمینه متصل کنید.
رنگارنگ، 18 بیتی 262000 سایه مختلف
صفحه نمایش لمسی مقاومتی 4 سیم
رزولوشن 240*320
کنترلر Spfd5408 با بافر داخلی رم ویدیویی
رابط دیجیتال 8 بیتی، به علاوه 4 خط کنترل
از پین های دیجیتال 5-13 و آنالوگ 0-3 استفاده می کند. این بدان معناست که می توانید از پین های دیجیتال 2، 3 و آنالوگ 4 و 5 استفاده کنید. اگر از micro SD استفاده نکنید، پین 12 در دسترس است.
سازگار با 5 ولت، با منطق 3.3 ولت یا 5 ولت استفاده کنید
اندازه: 71 x 52 x 7 میلی متر

Arduino tft 2.4 inch display
2.4 inch T-F-T LCD Touch Display Color Screen Module Display Module

Features:
Support Access Raspberry Pi 2 generation / B / B +, eliminating the need to buy bulky HDMI monitor
320 × 480 resolution for sharper display
Provide convenient human interface for Raspberry Pi, with mobile power use, can be anywhere DIY design
Raspbian support system that allows your system:
Support for video playback (MP4 and other formats)
Support for touch control camera (17 kinds of camera mode)
Support soft keyboard (mouse and keyboard can also be controlled from the system)

Interface definition:
1,17: 3.3V: Positive supply (3.3V power input)
Twenty four: 5V: Positive supply (5V power input)
3,5,7,8,10,12,13,15,16: NC: NC
6,9,14,20,25: GND: Power Ground
11: TP_IRQ: Touch panel interrupt, the touch panel is pressed is detected, compared with low
18: LCD_RS: Instruction / data register select
19: LCD_SI / TP_SI: LCD display / touch panel SPI data input
Twenty one: TP_SO: SPI data output of the touch panel
Twenty two: RST: Reset
Twenty three: LCD_SCK / TP_SCK: LCD display / touch panel SPI clock signal
Twenty four: LCD_CS: LCD chip select signal, low choose LCD
26: TP_CS: The touch panel chip select signal, low touch panel selection

Overview
Quick Details
Type:
TFT
Place of Origin:
Guangdong, China
Model Number:
2.4 Inch 240x320 TFT
Brand Name:
SUNHOKEY
Resolution:
240 x 320 resolution
LCD Type:
2.4 inch LCD TFT display
Interface:
8 bit digital interface, plus 4 control lines

Product Description
2.4 inch TFT LCD Touch Display Color Screen ModuleR3 Display Module

Description:
Screen size: 2.4 inch
PCB size: 72*52mm
PCB color: Red
Resolution: 240x320
LCD IC: ili9340 nv3029c Interface: parallel port
Voltage: 3.3v
Applicable models: U
Bit width: 8 bit
Package Included:
1× 2.4 inch TFT LCD UNO Touch Display
R3 Display Module

PRODUCT DESCRIPTION:
2.4 inch LCD TFT display
Bright, 4 white-LED backlight, on by default but you can connect the transistor to a digital pin for backlight control
Colorful, 18-bit 262,000 different shades
4-wire resistive touchscreen
240 x 320 resolution
Spfd5408 controller with built in video RAM buffer
8 bit digital interface, plus 4 control lines

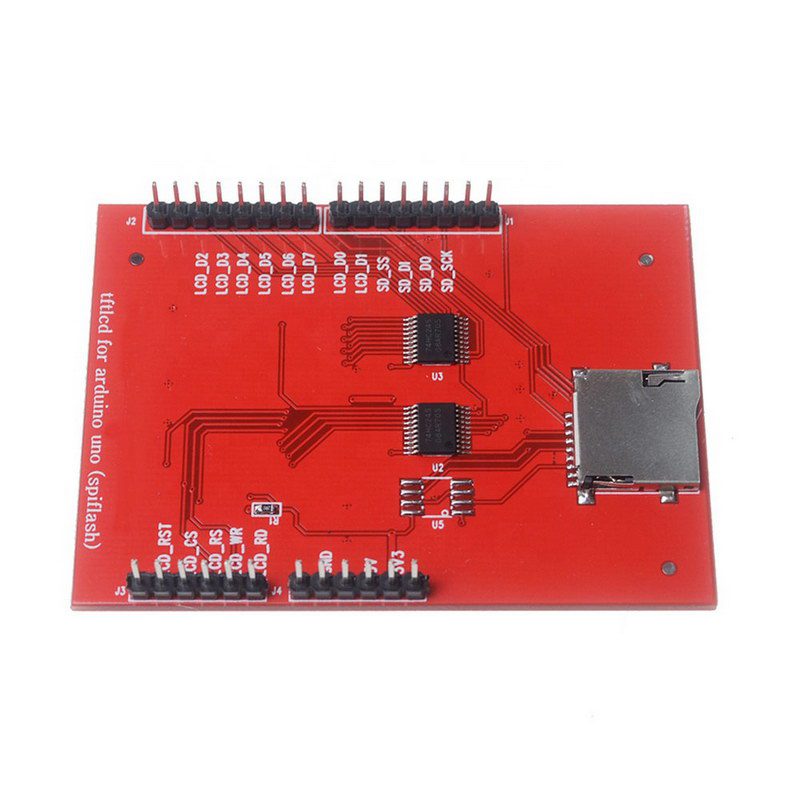

Uses digital pins 5-13 and analog 0-3. That means you can use digital pins 2, 3 and analog 4 and 5. Pin 12 is available if not using the micro SD
5V compatible, use with 3.3V or 5V logic
Size: 71 x 52 x 7mm
