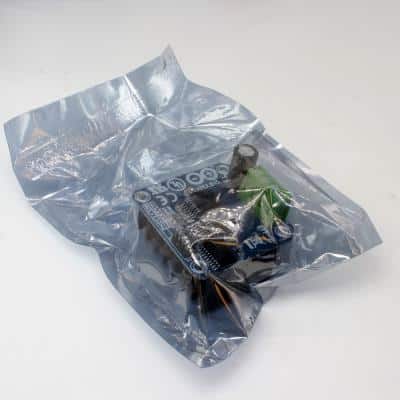

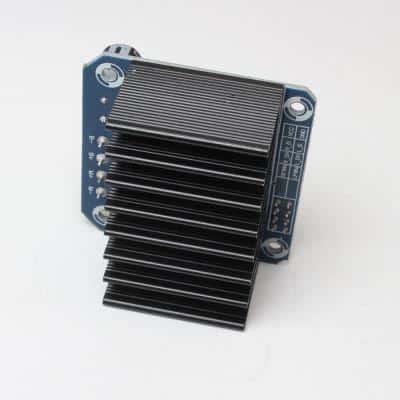

درایور موتور 43 آمپر bts7960

راه اندازهای موتور معمولا از یک درایور H-bridge استفاده میکنند. ماژول BTS7960 با استفاده از دو چیپ BTS7960 شرکت Infineon یک درایور پرقدرت و پرکاربرد می باشد که قابلیت راه اندازی موتورهایی که جریانی تا 43 آمپر برای راه اندازی نیاز دارند را دارا می باشد. این ماژول قابلیت های راه اندازی پرقدرت و ترمز قوی ای دارد. هم چنین در مقابل over heating  و over current  محافظت شده است.

ولتاژ کاری ماژول 6 تا 27 ولت می باشد و موتورهایی با جریانی تا 43 آمپر را می تواند راه اندازی کند. نحوه کنترل این ماژول توسط PWM  یا Level با سطح ولتاژ 3.3 تا 5  ولت و Duty Cycle صفر تا 100 درصد است. فرکانس ورودی PWM می تواند تا 25KHz بالا برود.

180,000 تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
شناسه محصول: 00000352713 دسته: , برچسب: ,
آخرین به روز رسانی :
17 مهر 1400 @ 10:58 ق.ظ

توضیحات

راه اندازهای موتور معمولا از یک درایور H-bridge استفاده میکنند. ماژول BTS7960 با استفاده از دو چیپ BTS7960 شرکت Infineon یک درایور پرقدرت و پرکاربرد می باشد که قابلیت راه اندازی موتورهایی که جریانی تا 43 آمپر برای راه اندازی نیاز دارند را دارا می باشد. این ماژول قابلیت های راه اندازی پرقدرت و ترمز قوی ای دارد. هم چنین در مقابل over heating  و over current  محافظت شده است.

ولتاژ کاری ماژول 6 تا 27 ولت می باشد و موتورهایی با جریانی تا 43 آمپر را می تواند راه اندازی کند. نحوه کنترل این ماژول توسط PWM  یا Level با سطح ولتاژ 3.3 تا 5  ولت و Duty Cycle صفر تا 100 درصد است. فرکانس ورودی PWM می تواند تا 25KHz بالا برود.

این درایو از یک ماژول درایور H-Bridge استفاده می کند که از تراشه درایو توان Infineon BTS7960 تشکیل شده است ، با حفاظت از گرمای بیش از حد و جریان بیش از حد. مدار دوگانه درایور BTS7960 H-Bridge ، با درایو قوی و اثر ترمز ، با استفاده از تراشه 74HC244 میکروکنترلر و درایو موتور را به طور موثری جدا می کند! جریان بالا تا 43A!

برنامه های کاربردی

تشخیص فعلی

تنظیم شیب

نسل Dead Time

دمای بیش از حد ، ولتاژ بیش از حد ، زیر ولتاژ ، حفاظت از جریان بیش از حد

حفاظت از اتصال کوتاه

مشخصات فنی

ولتاژ ورودی: 6V-27V

مدل: IBT-2

حداکثر جریان: 43A

سطح ورودی: 3.3-5V

حالت کنترل: PWM یا سطح

چرخه وظیفه: 0-100



درایور موتور 43 آمپر bts7960
دوگانه BTS7960 43A
پل H
برد درایور موتور
قدرتمند DIY ماشین هوشمند تشخیص فعلی

بررسی اجمالی
جزئیات سریع
محل مبدا:
گوانگدونگ ، چین
نام تجاری:
مارک اصلی
شماره مدل:
bts7960
جریان:
43A
نوع:
درایور موتور bts7960
سبک:
BTS7960
منبع تغذیه:
5 ولت
مورد:
bts7960
نام:
درایور موتور
تولید - محصول:
درایور موتور bts7960

توضیحات محصول
این درایور از تراشه های BTS7960 استفاده می کند که از ماژول درایو پرقدرت H-Bridge با توان بالا و حفاظت از جریان بیش از حد استفاده می کند.
مدار دوگانه درایور BTS7960 H-Bridge ، با درایو و ترمز قوی ، به طور موثر میکروکنترلر و درایور موتور را جدا می کند! جریان قوی 43A است.
امکانات:
دو پل BTS7960 درایور بزرگ (43 A) H پل درایور ؛
5V با MCU جدا شده و به طور موثر از MCU محافظت می کند.
نشانگر توان 5 ولت در برد ؛
نشانگر ولتاژ پایان خروجی درایور موتور ؛
می توان هیت سینک را لحیم کرد ؛

PIN تعریف:
1. RPWM: PWM به راست پیچیدن
2. LPWM:  PWM به چپ پیچیدن
3. R_EN: فعال کردن به راست پیچیدن (فعال بالا)
4. L_EN: فعال کردن به چپ پیچیدن (فعال بالا)
5. R_IS: هشدار جریان به راست پیچیدن (ممکن است شناور بماند)
6. L_IS: هشدار جریان به چپ پیچیدن (ممکن است شناور بماند)
7. VCC: (5 ولت)
8. GND

Engine starters typically use an H-bridge driver. The BTS7960 module uses two Infineon BTS7960 chips, a powerful and versatile driver that is capable of starting motors that require up to 43 amps to start. This module has powerful starting capabilities and strong braking. It is also protected against overheating and over current.

The operating voltage of the module is 6 to 27 volts and it can start motors with a current of up to 43 amps. How to control this module by PWM or Level with voltage level of 3.3 to 5 volts and Duty Cycle zero to 100%. The PWM input frequency can be up to 25KHz.

The drive uses an H-bridge driver module that composed by Infineon power drive chip BTS7960, with overheating and overcurrent protection. Double BTS7960 H-bridge driver circuit, with strong drive and braking effect, use 74HC244 chip effectively isolate the microcontroller and the motor drive! High Current up to 43A!



Applications

Current diagnostic

Slope adjustment

Dead Time generation

Overtemperature, overvoltage, undervoltage, overcurrent protection

Short circuit protection



Specifications

Input voltage: 6V-27V

Model: IBT-2

Maximum current: 43A

Input level: 3.3-5V

Control mode: PWM or level

Duty cycle: 0-100%

43 amp motor driver bts7960
Double BTS7960 43A
H-bridge
Motor Driver board
High power DIY smart car Current diagnostic

Overview
Quick Details
Place of Origin:
Guangdong, China
Brand Name:
Original Brand
Model Number:
bts7960
current:
43A
type:
bts7960 motor driver
style:
BTS7960
power supply:
5V
item:
bts7960
name:
motor driver
product:
bts7960 motor driver

Product Description
This driver uses chips BTS7960 composed of high-power drive full H-bridge driver module with thermal over-current protection.
Double BTS7960 H-bridge driver circuit, with a strong drive and braking, effectively isolating the microcontroller and motor driver! High-current 43A
Features:
Double BTS7960 large current (43 A) H bridge driver;
5V isolate with MCU, and effectively protect MCU;
5V power indicator on board;
voltage indication of motor driver output end;
can solder heat sink;

PIN Definition:
1. RPWM: Right Turn PWM
2. LPWM: Left Turn PWM
3. R_EN: Right Turn Enable (High Active)
4. L_EN: Left Turn Enable (High Active)
5. R_IS: Right Turn Current Warning (May Leave Floating)
6. L_IS: Left Turn Current Warning (May Leave Floating)
7. VCC: (5V)
8. GND
