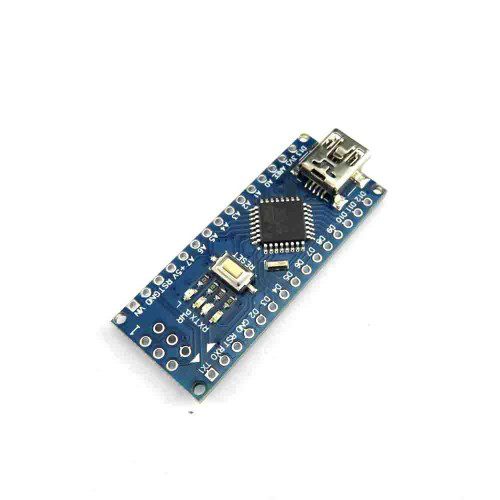

آردوینو نانو Arduino NANO CH340

این برد آردوینو نانو Arduino NANO CH340 دقیقا شبیه سایر بردهای آردوینو نانو می باشد با این تفاوت که به جای آی سی FT232 ، چیپ CH340 در آن استفاده شده است، زمان نصب درایور می بایست درایور  این آی سی بر روی سیستم نصب شود.

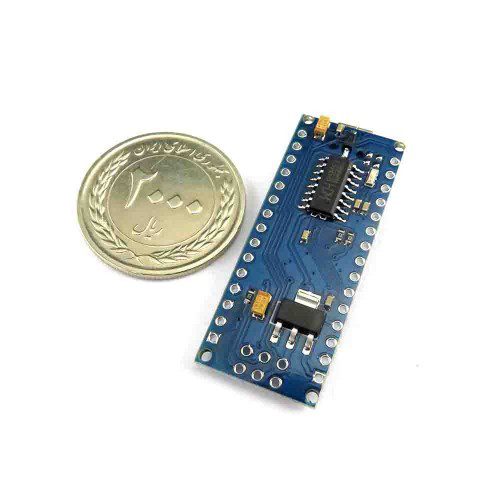

آردوینو نانو Arduino NANO CH340، یک برد کوچک و کامل می باشد ، طراحی آن به نحوی است که  استفاده از آن بر روی bread board را ساده می نماید. میکرو کنترل استفاده شده در این برد ATmega328  می باشد و کارایی آن کم و بیش شبیه برد آردوینو Duemilanove است اما در یک شکل متفاوت. حذف سوکت منبع تغذیه ، استفاده از قطعات SMT و مینی USB به جای پورت USB استاندارد باعث کوچک شدن برد و کاهش وزن آن گردیده است. اندازه برد فقط  17,8 در 43,2 میلیمتر و وزن آن چیزی در حدود 6 گرم می باشد، این خصوصیات منحصر به فرد استفاده از برد را برای ربات های پرنده و سایر ربات ها و ماشین های کوچک میسر می سازد.

140,000 تومان195,000 تومان

پاک کردن
- +
شناسه محصول: 00000348564 دسته: , , , برچسب: , ,
آخرین به روز رسانی :
10 آبان 1400 @ 11:40 ق.ظ

توضیحات

آردوینو نانو Arduino NANO CH340

این برد آردوینو نانو Arduino NANO CH340 دقیقا شبیه سایر بردهای آردوینو نانو می باشد با این تفاوت که به جای آی سی FT232 ، چیپ CH340 در آن استفاده شده است، زمان نصب درایور می بایست درایور  این آی سی بر روی سیستم نصب شود.

آردوینو نانو Arduino NANO CH340، یک برد کوچک و کامل می باشد ، طراحی آن به نحوی است که  استفاده از آن بر روی bread board را ساده می نماید. میکرو کنترل استفاده شده در این برد ATmega328  می باشد و کارایی آن کم و بیش شبیه برد آردوینو Duemilanove است اما در یک شکل متفاوت. حذف سوکت منبع تغذیه ، استفاده از قطعات SMT و مینی USB به جای پورت USB استاندارد باعث کوچک شدن برد و کاهش وزن آن گردیده است. اندازه برد فقط  17,8 در 43,2 میلیمتر و وزن آن چیزی در حدود 6 گرم می باشد، این خصوصیات منحصر به فرد استفاده از برد را برای ربات های پرنده و سایر ربات ها و ماشین های کوچک میسر می سازد.

این برد مشابه برد آردوینو نانو دارای 14 ورودی و خروجی دیجیتال ( 6 تای آنها می توانند به عنوان خروجی PWM استفاده شوند )، 8 ورودی آنالوگ و یک دکمه ریست می باشد. این برد برای افرادی طراحی شده است که با برنامه نویسی بردهای آردوینو آشنایی دارند و می خوهند یک نمونه دائمی از محصول خود را بسازند. با توجه به قیمت ارزان این برد ، به راحتی می توانید از آن در تولیدات نهایی و محصولات تجاری خود نیز از آن استفاده نمایید.

کنترلر Nano 3.0 برای درایور USB arduino CH340 16Mhz Nano v3.0 ATMEGA328P/168P

نانو از تراشه‌های ATmega328P و CH340 استفاده می‌کند، نه از FT232 به عنوان آردوینو رسمی، پس لطفاً.
این یک برد کوچک، کامل و دوستدار بردبرد است. همه چیزهایی را که Diecimila/Duemilanove دارد (به صورت الکتریکی) با پین های ورودی آنالوگ بیشتر و جامپر + 5 ولت AREF روی برد دارد.
Nano دارای قابلیت بردبرد بردوینو و Mini+USB با ردپایی کوچکتر از هر دو است، بنابراین کاربران فضای بیشتری برای بردبرد دارند. این یک طرح بندی پین دارد که با Mini یا Basic Stamp به خوبی کار می کند (TX، RX، ATN، GND در یک بالا، برق و زمین در سمت دیگر).
Nano را می توان از طریق اتصال USB Mini-B، منبع تغذیه خارجی بدون تنظیم 6-20 ولت (پایین 30) یا منبع تغذیه خارجی تنظیم شده 5 ولت (پین 27) تغذیه کرد. منبع تغذیه به طور خودکار به بالاترین منبع ولتاژ انتخاب می شود.

توضیحات محصول:

Nano یک برد کوچک، کامل و سازگار با بردبرد است که بر اساس ATmega328 (Arduino Nano 3.x) ساخته شده است. کم و بیش عملکردی مشابه Arduino/Genuino UNO دارد، اما در بسته بندی متفاوت. این فقط یک جک برق DC ندارد و به جای کابل استاندارد با یک کابل USB Mini-B کار می کند.

مشخصات فنی:

میکروکنترلر: ATmega328
معماری: AVR
ولتاژ کاری: 5 ولت
حافظه فلش: 32 کیلوبایت که 2 کیلوبایت آن توسط بوت لودر استفاده می شود.
SRAM: 2 کیلوبایت
سرعت ساعت: 16 مگاهرتز
پین ورودی/خروجی آنالوگ: 8 عدد
EEPROM: 1 کیلوبایت
جریان DC به ازای هر پایه ورودی/خروجی: 40 میلی آمپر (پایین های ورودی/خروجی)
ولتاژ ورودی: 7-12 ولت
پین ورودی/خروجی دیجیتال: 22
خروجی PWM: 6
مصرف برق: 19 میلی آمپر
اندازه PCB: 18 x 45 میلی متر
وزن: 7 گرم

Arduino Nano Arduino NANO CH340

This Arduino Nano CH340 board is exactly the same as other Arduino Nano boards, except that instead of the FT232 IC, the CH340 chip is used, when installing the driver, the driver of this IC must be installed on the system.

Arduino NANO The Arduino NANO CH340 is a small, complete board, designed to be easy to use on a bread board. The microcontroller used in this board is ATmega328 and its performance is more or less similar to Arduino Duemilanove board but in a different form. Removing the power socket, using SMT and mini USB components instead of the standard USB port has reduced the range and reduced its weight. The size of the board is only 17.8 by 43.2 mm and weighs about 6 grams, these unique features make it possible to use the board for flying robots and other robots and small machines.

This board is similar to the Arduino Nano board with 14 digital inputs and outputs (6 of which can be used as PWM outputs), 8 analog inputs and a reset button. This board is designed for people who are familiar with Arduino board programming and want to build a permanent prototype of their product. Due to the cheap price of this board, you can easily use it in your final products and commercial products.

Nano 3.0 controller for arduino CH340 USB driver 16Mhz Nano v3.0 ATMEGA328P/168P

The Nano is using the chips ATmega328P and CH340, not FT232 as official Arduino, so pls.
It is a smallest, complete, and breadboard friendly board. It has everything that Diecimila/Duemilanove has (electrically) with more analog input pins and onboard +5V AREF jumper.
Nano's got the breadboard-ability of the Boarduino and the Mini+USB with smaller footprint than either, so users have more breadboard space. It's got a pin layout that works well with the Mini or the Basic Stamp (TX, RX, ATN, GND on one top, power and ground on the other).
The Nano can be powered via the Mini-B USB connection, 6-20V unregulated external power supply (pin 30), or 5V regulated external power supply (pin 27). The power source is automatically selected to the highest voltage source.

Product description:

The Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It has more or less the same functionality of the Arduino/Genuino UNO, but in a different package. It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one.

Technical specs:

Microcontroller: ATmega328
Architecture: AVR
Operating Voltage: 5 V
Flash Memory: 32 KB of which 2 KB used by bootloader
SRAM: 2 KB
Clock Speed: 16 MHz
Analog I/O Pins: 8
EEPROM: 1 KB
DC Current per I/O Pins: 40 mA (I/O Pins)
Input Voltage: 7-12 V
Digital I/O Pins: 22
PWM Output: 6
Power Consumption: 19 mA
PCB Size: 18 x 45 mm
Weight: 7 g
