آردوینو نانو Arduino NANO

توضیحات

آردوینو نانو Arduino NANO

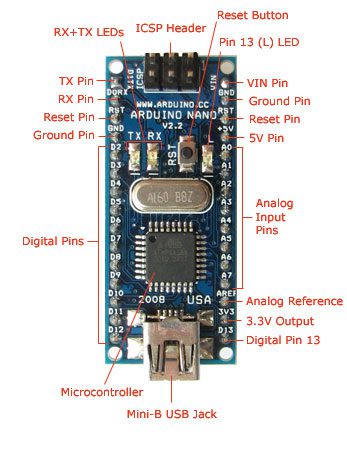

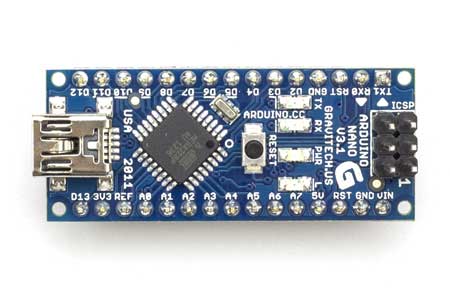

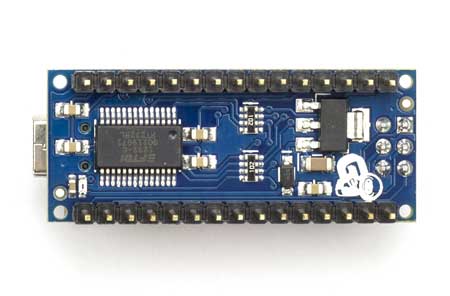

برد آردوینو نانو Arduino NANO، یک برد کوچک و کامل می باشد ، طراحی آن به نحوی است که  استفاده از آن بر روی bread board را ساده می نماید . میکرو کنترل استفاده شده در این برد ATmega328  می باشد و کارایی آن کم و بیش شبیه برد آردوینو Duemilanove است اما در یک شکل متفاوت.  حذف سوکت منبع تغذیه ، استفاده از قطعات SMD و مینی USB به جای پورت USB استاندارد باعث کوچک شدن برد و کاهش وزن آن گردیده است . اندازه برد فقط  17,8 در 43,2 میلیمتر و وزن آن چیزی در حدود 6 گرم می باشد ، این خصوصیات منحصر به فرد استفاده از برد را برای ربات های پرنده و سایر ربات ها و ماشین های کوچک میسر می سازد.

بورد آردوینو نانو Arduino NANO ماژول توسعه 3.0 328P Atmega328p Atmega328 برای Arduino Nano V3.0 می باشد.

بررسی اجمالی
جزئیات سریع
شماره مدل:
15F016
نوع:
مدار مجتمع، آی سی درایو
محل مبدا:
چین
نام برند:
چیپسکی
بسته:
Nano V3.0

توضیحات محصول
خنثی بدون LOGO NANO V3.0 برای آردوینو

مشخصات:

میکروکنترلر At mel ATmega328
ولتاژ کاری (سطح منطقی): 5 ولت
ولتاژ ورودی (توصیه می شود): 7 ولت ~ 12 ولت
ولتاژ ورودی (محدود): 6 ولت ~ 20 ولت
پین ورودی/خروجی دیجیتال: 14 عدد (از این تعداد 6 عدد خروجی PWM را ارائه می دهند)
پین های ورودی آنالوگ: 8
جریان DC در هر پین ورودی/خروجی: 40 میلی آمپر
حافظه فلش: 32 کیلوبایت (ATmega328) (از این مقدار 2 کیلوبایت توسط بوت لودر استفاده می شود)
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
سرعت ساعت: 16 مگاهرتز

توجه داشته باشید:
این نسخه شامل کابل USB نیست.
با تغییر تراشه USB، سرعت دانلود و ثبات WIN7/WIN8 را بهبود بخشید

بسته شامل:

1 x نسخه بهبودیافته سازگار Nano V3.0

ویژگی ها:

Nano V3 MINI USB
Expansion Module Board 3.0 328P Atmega328p Atmega328 For Arduino Nano V3.0

Arduino NANO board Arduino NANO is a small and complete board, it is designed in a way that simplifies its use on the bread board. The microcontroller used in this board is ATmega328 and its performance is more or less similar to Arduino Duemilanove board but in a different form. Removing the power socket, using SMD and mini USB components instead of the standard USB port has reduced the range and reduced its weight. The size of the board is only 17.8 by 43.2 mm and weighs about 6 grams, these unique features make it possible to use the board for flying robots and other robots and small machines.

Overview

Quick Details

Model Number:
15F016
Type:
integrated circuit, Drive IC
Place of Origin:
China
Brand Name:
Chipskey
Package:
Nano V3.0

Product Description:

Neutral Without LOGO NANO V3.0 For Arduinos

Specification:

Microcontroller At mel ATmega328
Operating Voltage (logic level): 5V
Input Voltage (recommended): 7V ~ 12V
Input Voltage (limits): 6V ~ 20 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
DC Current per I/O Pin: 40mA
Flash Memory: 32KB (ATmega328) (of which 2 KB used by bootloader)
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
Clock Speed: 16MHz

Note:
This version is not included the USB cable.
Had change the USB chip, improve the download speed and stability of WIN7/WIN8

Package included:

1 x Compatible Improved Version Nano V3.0
