توضیحات

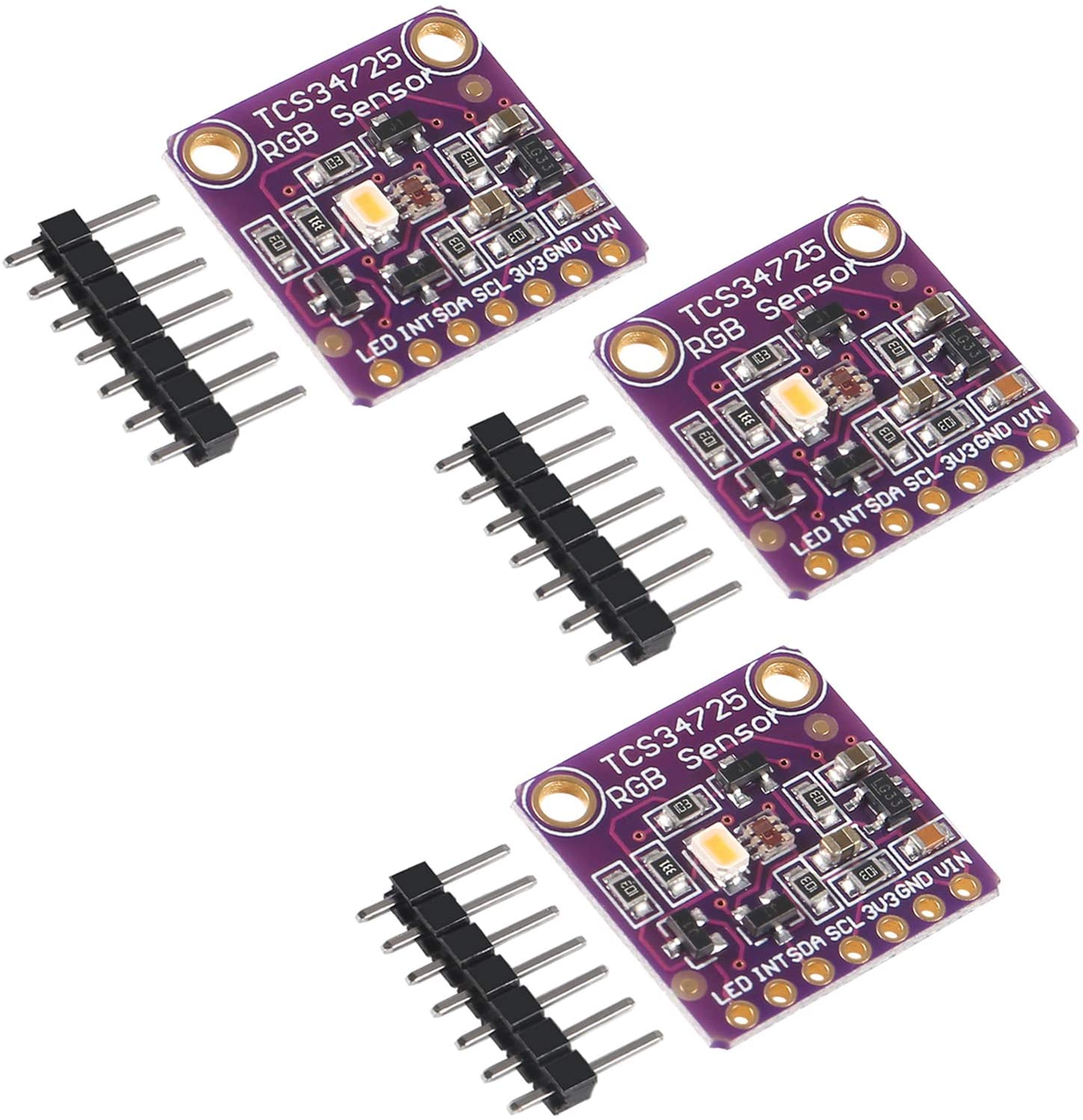

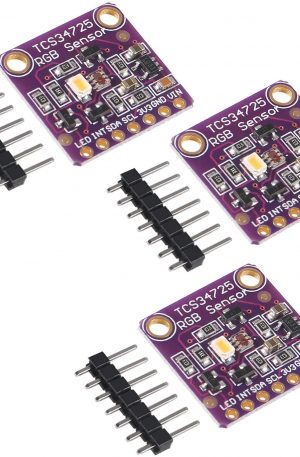

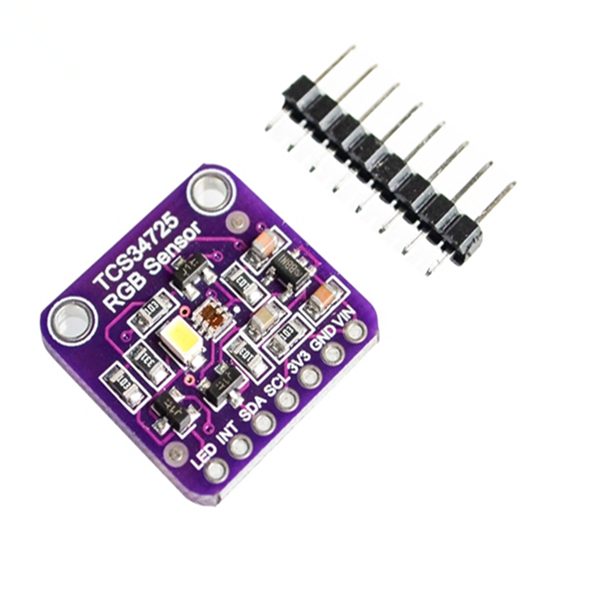

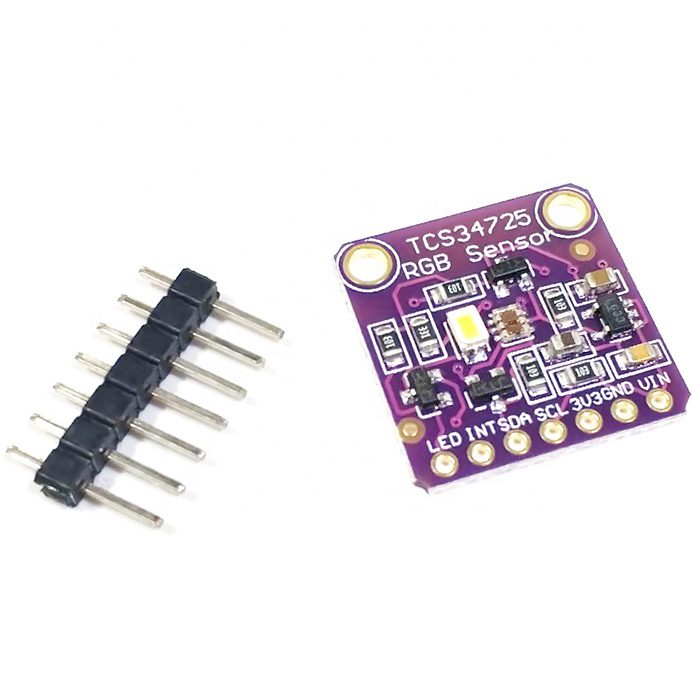

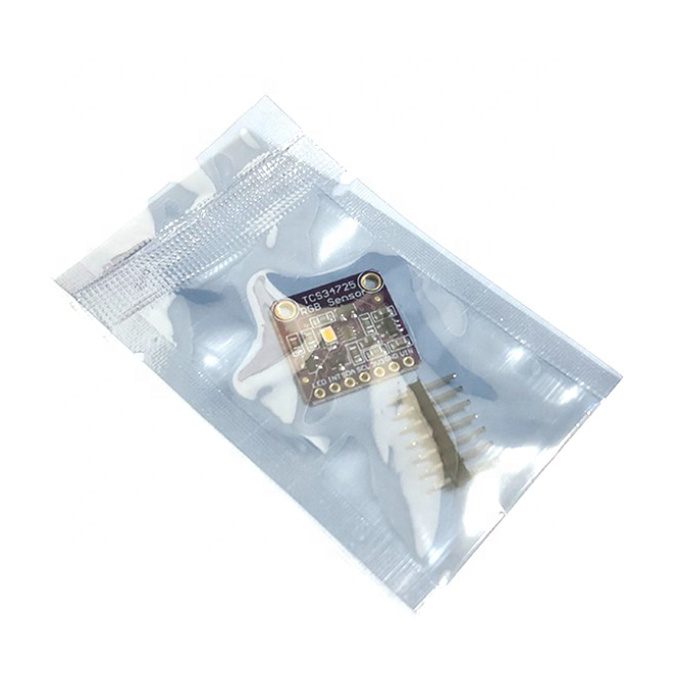

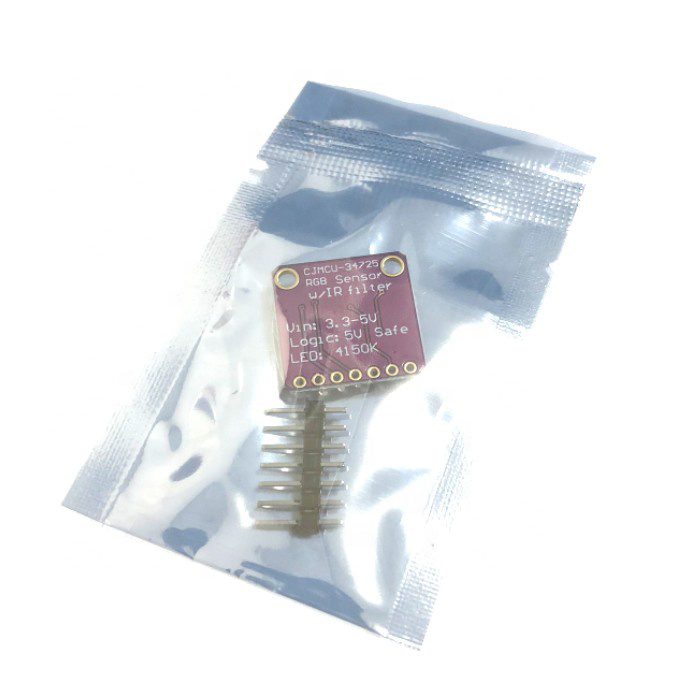

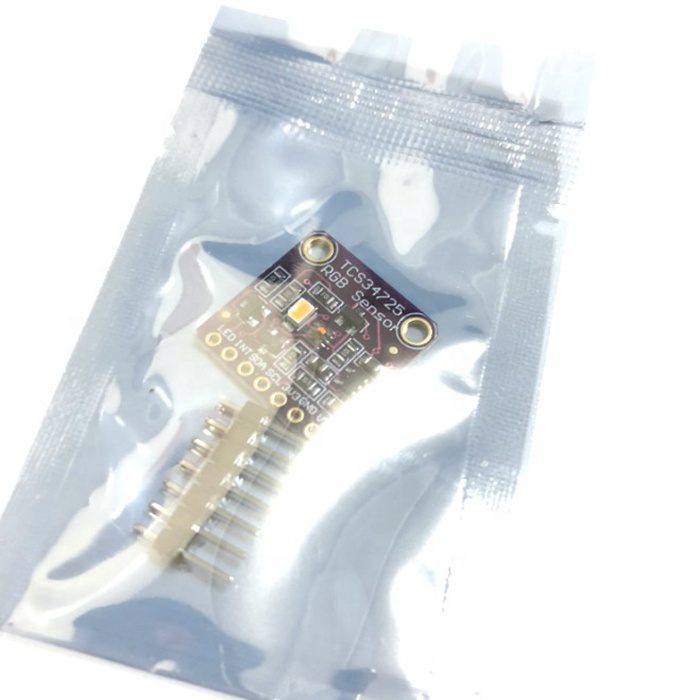

TCS34725 سنسور رنگ RGB ماژول برد توسعه سنسور رنگ

کم مصرف: حالت خواب 2.5 uA

نقطه قوت: سطوح ولتاژ ورودی سازگار با گذرگاه VDD یا 1.8 ولت

ویژگی: رابط سازگار با حالت سریع I2C

مزیت: سرعت داده تا 400 کیلوبیت بر ثانیه

کاربردهای گسترده: کنترل نور پس زمینه RGB LED. اندازه گیری درجه حرارت رنگ روشن ؛ تأیید و مرتب سازی رنگ محصول ؛ تجزیه و تحلیل سیالات و گاز ؛ حسگر نور محیط برای کنترل نور پس زمینه صفحه نمایش.

بررسی اجمالی

جزئیات سریع

شماره مدل:

TCS34725

نوع:

ماژول ، ICS LOGIC

محل مبدا:

گوانگدونگ ، چین

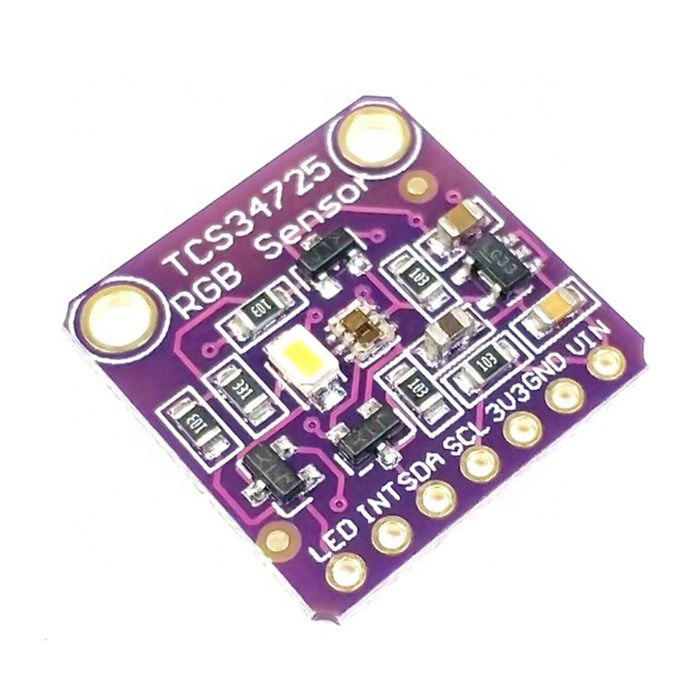

ماژول سنسور تشخیص رنگ TCS34725

1. تراشه سنسور رنگ TCS34725 قرمز ، سبز ، آبی (RGB) را و مقادیر بازگشت دیجیتالی حسگر نور روشن ارائه می دهد ؛
2. برش تراشه مجتمع با فتودیود حساس به رنگ و فیلتر سایه زنی مادون قرمز موضعی, اجزای طیف مادون قرمز را به حداقل برساند از نور اتفاقی و مدیریت رنگ را دقیق تر می کند ؛
3. حساسیت بالا ، دامنه دینامیکی وسیع و فیلتر سایه مادون قرمز TCS34725 را ایجاد می کند یک راه حل ایده آل برای عناصر حساس به رنگ در شرایط تغییر نور و عبور از مواد ضعیف کننده ایجاد می کند ؛
4. سنسور رنگی TCS34725 دارای طیف وسیعی از کاربرد ها ها از جمله کنترل نور پس زمینه RGB LED ، روشنایی حالت جامد ، محصولات بهداشتی ، کنترل فرآیندهای صنعتی و تجهیزات تشخیص پزشکی و غیره است.

پارامتر محصول

1. ولتاژ کار: 3.3 ~ 5V
2. فاصله تشخیص: 3 ~ 10 میلی متر
3. روش ارتباطی: IIC

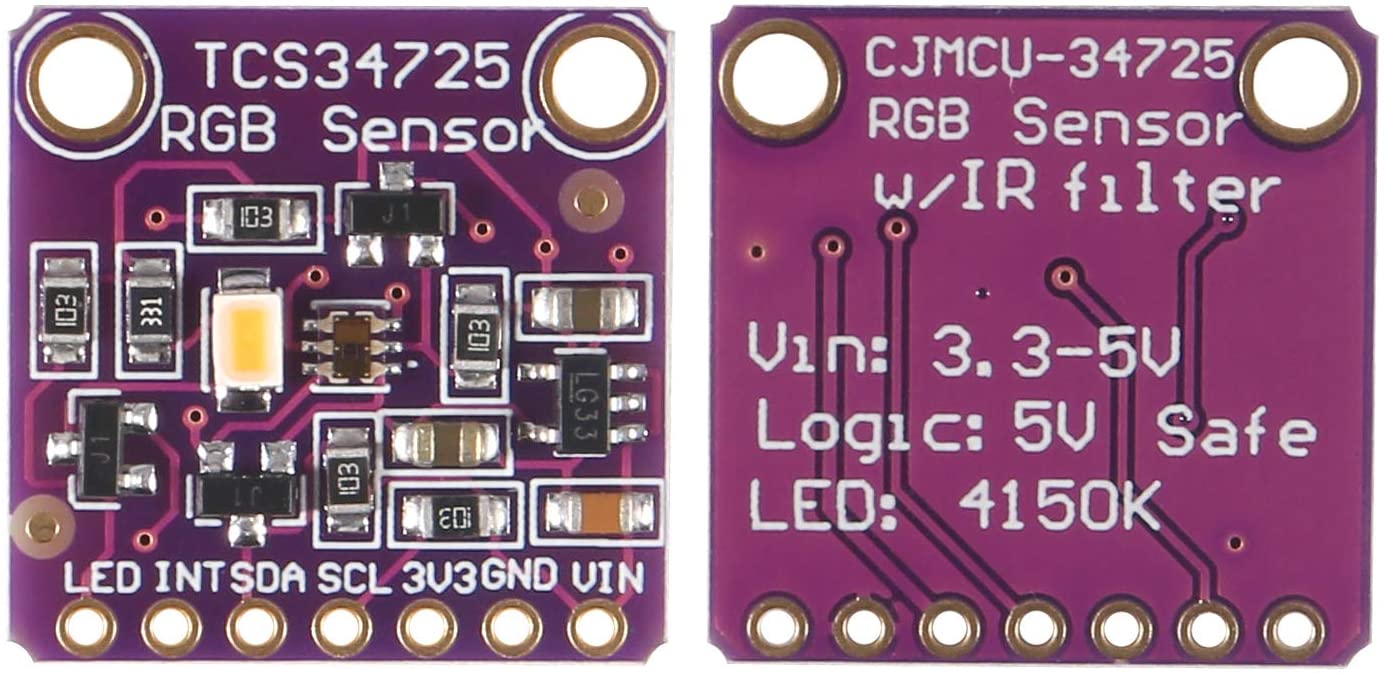

تعریف و توضیحات پین محصول

1. منبع تغذیه VIN مثبت است
2. GND قدرت منفی

خروجی 3.3V3 3.3V

4. سیگنال ساعت SCL
5. سیگنال داده SDA
6. INT خروجی را قطع می کند ، کم فعال
7. LED چراغ LED را در نزدیک سنسور کنترل می کند ، چراغ LED هنگام سیگنال سطح بالا یا شناور روشن است و چراغ LED سیگنال سطح پایین خاموش است.

فیلم نحوه عملکرد این ماژول و راه اندازی این ماژول با آردوئینو را می توانید از طریق لینک زیر مشاهده نمایید.

http://www.aparat.com/v/XuxAr

برای دانلود نمونه کدهای این ماژول نیز می توانید به لینک زیر مراجعه نمایید.

https://github.com/adafruit/Adafruit_TCS34725

TCS34725 Color Sensor RGB

color sensor development board module

Low Power: 2.5-uA Sleep State

Strong point: Input Voltage Levels Compatible with VDD or 1.8 V Bus

Feature: I2C Fast Mode Compatible Interface

Advantage: Data Rates up to 400 kbit/s

Widely Applications: RGB LED Backlight Control ; Light Color Temperature Measurement; Product Color Verification and Sorting; Fluid and Gas Analysis; Ambient Light Sensing for Display Backlight Control;

Overview

Quick Details

Model Number:

TCS34725

Type:

module, LOGIC ICS

Place of Origin:

Guangdong, China

 TCS34725 color recognition sensor module

TCS34725 color sensor chip provides red, green, blue (RGB) and bright light sensing digital return values;
The color-sensitive photodiode integrated chip cut and the localized infrared shading filter minimize the infrared spectrum components of the incident light and make the color management more accurate;
High sensitivity, wide dynamic range and infrared shading filter make TCS34725 an ideal color-sensitive element solution under changing light conditions and passing through attenuating materials;
TCS34725 color sensor has a wide range of applications, including RGB LED backlight control, solid-state lighting, health products, industrial process control and medical diagnostic equipment, etc.;

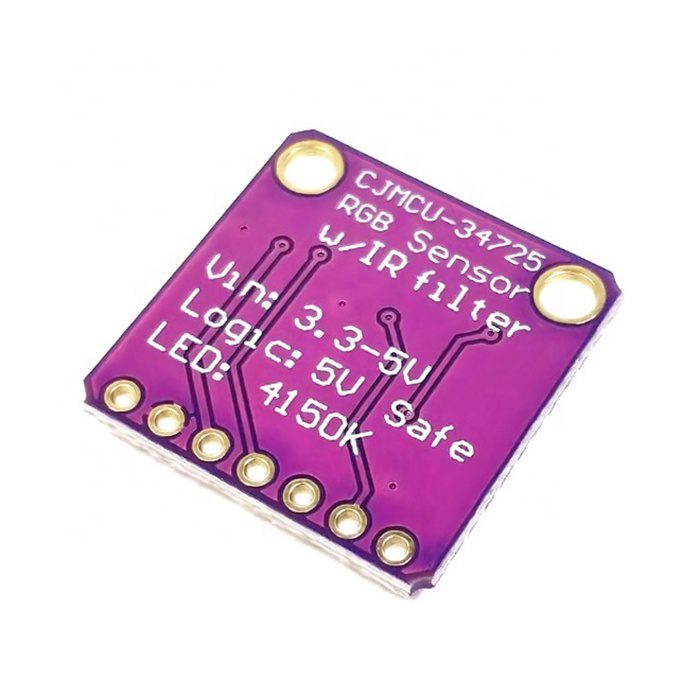

Product parameter

Working voltage: 3.3~5V
Detection distance: 3~10mm
Communication method: IIC

Product pin definition and description

VIN power supply positive

2.GND Power negative

3.3V3 3.3V output

SCL clock signal
SDA data signal
INT interrupt output, active low
LED control the LED light near the sensor, the LED light is on when the high level signal or floating, and the low level signal LED light is off
