ماژول تقویت کننده 3 آمپر lm2577 XL6009

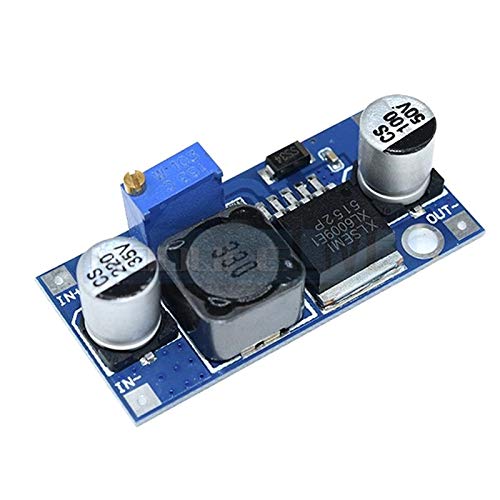

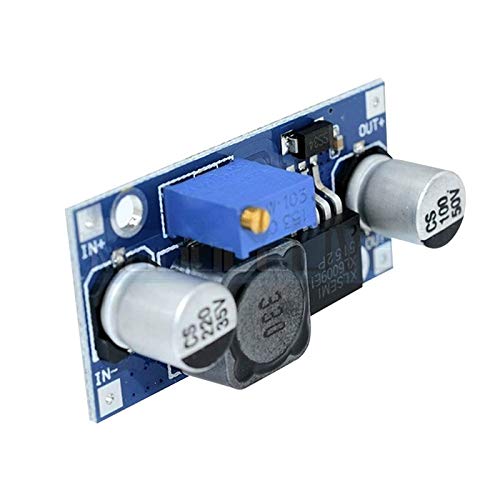

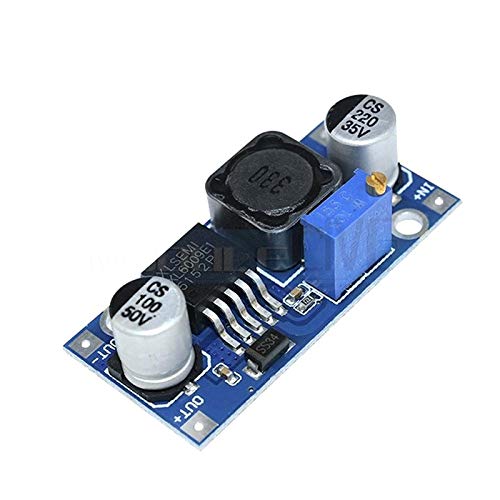

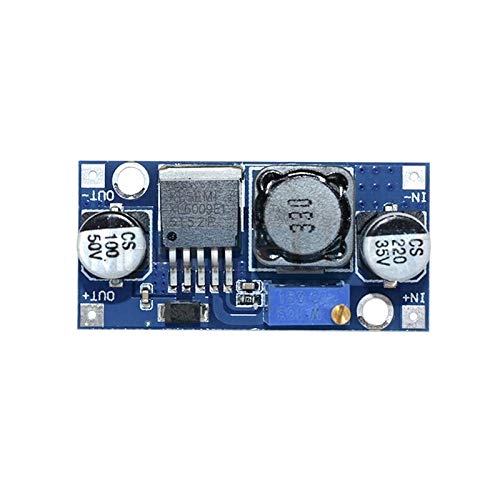

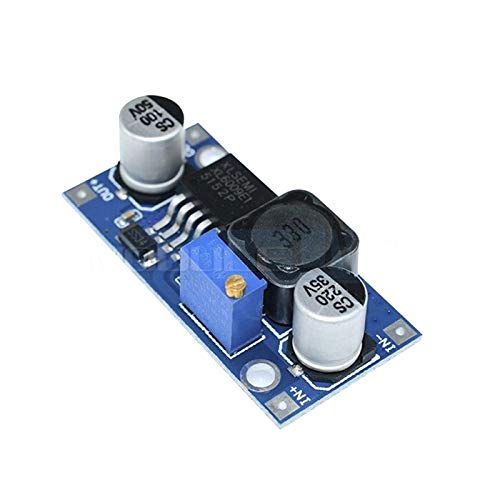

ماژول تقویت کننده XL6009 DC-DC

خروجی ماژول منبع تغذیه

یک ماژول گام به گام Super LM2577 قابل تنظیم است.

DSN6009 4A یک ماژول جریان سوئیچینگ با عملکرد بالا (BOOST) است. این ماژول از نسل دوم فناوری سوئیچ با فرکانس بالا از عملکرد تراشه اصلی XL6009E1 نسبت به فناوری نسل اول LM2577 استفاده می کند. ماژول تقویت XL6009 با هزینه کمتر ، عملکرد برتر ، ماژول LM2577 در حال حذف شدن است.

ولتاژ ورودی گسترده 3V ~ 32V ، محدوده ولتاژ کار مطلوب 5 ~ 32V است ؛

ولتاژ خروجی گسترده 5V ~ 35V ؛

سوئیچ های کارآمد MOSFET 4A کارآیی را تا 94 enable فعال می کند. (جریان LM2577 3A است)

فرکانس سوئیچینگ بالا 400KHz ، می توانید از خازن های فیلتر با ظرفیت کوچک استفاده کنید که می تواند نتایج بسیار خوبی را بدست آورد ، موج کوچکتر و کوچکتر. (فرکانس LM2577 فقط 50 کیلوهرتز)

توضیحات محصول

توضیحات:

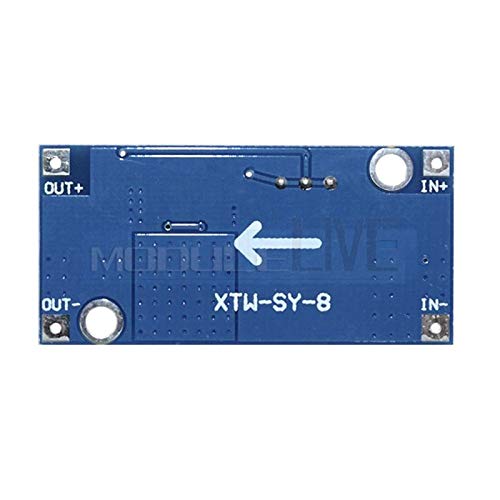

ورودی IN-IN + ورودی مثبت منفی!

خروجی مثبت + OUT

OUT- خروجی منفی

مرجع نمونه مقایسه آزمایش:

ورودی 3 ولت خروجی 12 ولت 0.4 آمپر 4.8 وات

ورودی 5V خروجی 12V 0.8A 9.6W

ورودی 7.4 ولت خروجی 12 ولت 1.5 آمپر 18 وات

ورودی 12V خروجی 15V 2A 30W

ورودی 12V خروجی 16V 2A 32W

ورودی 12 ولت خروجی 18 ولت 1.6 آمپر 28.8 وات

ورودی 12 ولت خروجی 19 ولت 1.5 آمپر 28.5 وات

ورودی 12 ولت خروجی 24 ولت 1 و 24 وات

Vin * Iin * کارایی = Vout * Iout

Vin: ولتاژ ورودی

Iin: جریان ورودی

Vout: ولتاژ خروجی

Iout: جریان خروجی

پارامترهای فنی:

مشخصات مدل

ماژول تقویت DSN6009

ویژگی های ماژول

تقویت غیر ایزوله (BOOST)

تصحیح

تصحیح غیر همزمان

محدوده ورودی

3 ولت ~ 32 ولت

محدوده خروجی

5 ولت ~ 35 ولت

جریان ورودی

4A (حداکثر) ، بدون بار 1mA (ورودی 5V ، خروجی 8V ، بدون بار کمتر از 18mA. ولتاژ بیشتر ، جریان بار بیشتر است.)

بازده تبدیل

<94 ((فشار بیشتر ، کارایی کمتر است)

تغییر فرکانس

400 کیلوهرتز

موج خروجی

50mV (بالاتر)

3 amp amplifier module lm2577 XL6009

XL6009 DC-DC Booster Module

Power Supply Module Output

 is Adjustable Super LM2577 Step-up Module

DSN6009 4A is a high-performance step-up switching current (BOOST) module. The module uses the second generation of high-frequency switching technology XL6009E1 core chip performance than the first generation technology LM2577. XL6009 boost module at a lower cost, superior performance, LM2577 module is about to be eliminated.

 Wide input voltage 3V ~ 32V, optimum operating voltage range is 5 ~ 32V;

 Wide Output voltage 5V ~ 35V;

 Built-4A efficient MOSFET switches enable efficiency up to 94%; (LM2577 current is 3A)

 high switching frequency 400KHz, can use a small-capacity filter capacitors that can achieve very good results, the ripple smaller and smaller. (LM2577 frequency only 50KHz)

Product description

Descriptions:

IN-IN + input Positive Input Negative!

Positive output OUT +

OUT- output negative

Test comparison sample reference:

Input 3V Output 12V 0.4A 4.8W

Input 5V Output 12V 0.8A 9.6W

Input 7.4V Output 12V 1.5A 18W

Input 12V Output 15V 2A 30W

Input 12V Output 16V 2A 32W

Input 12V Output 18V 1.6A 28.8W

Input 12V Output 19V 1.5A 28.5W

Input 12V Output 24V 1 A 24W

Vin * Iin * Efficiency = Vout * Iout

Vin: Input Voltage

Iin: input current

Vout: Output Voltage

Iout: output current

Technical parameters:

Model Specification

DSN6009 boost module

Module Properties

Non-isolated boost (BOOST)

Rectification

Non-Synchronous Rectification

Input Range

3V ~ 32V

Output Range

5V ~ 35V

Input Current

4A (max), no-load 1mA (5V input, 8V output, no-load is less than 18mA. Higher the voltage, the greater the load current.)

Conversion efficiency

<94% (greater the pressure, the lower the efficiency)

Switching frequency

400KHz

Output Ripple

50mV (the higher the)
