کیت جعبه موزیکال BK3010

کیت جعبه موزیکال BK3010 یکی از جالبترین و پرطرفدارترین محصولات شرکت بهرام کیت می باشد. این گجت یک آهنگ کامل را در 22 ثانیه و با آی سی انتخابی می نوازد. این ترکیب ، مداری ساده و کوچک را به وجود آورده و تنها با دو عدد باتری قلمی کار می کند.

گجت موزیکال با نت های زیبایی که مینوازد موجب شادی و نشاط شما می گردد. این گجت ملودی ذخیره شده را در حافظه اش دارد. با استفاده از این کیت می توانید در شروع آموختن الکترونیک گام مهمی را بردارید. بهرام کیت با کمک راهنمایی های کامل و همچنین ساختار با کیفیتی که در پکیج آموزشی خود دارد باعث ایجاد خلاقیت شده و همچنین خودباوری اشخاص را بالا می برد.



40,000 تومان

29 در انبار (می توان پیش خرید کرد)

- +
شناسه محصول: 00000352106 دسته: , , برچسب: , ,
آخرین به روز رسانی :
24 مهر 1400 @ 11:28 ق.ظ

توضیحات

کیت جعبه موزیکال BK3010

کیت جعبه موزیکال BK3010 یکی از جالبترین و پرطرفدارترین محصولات شرکت بهرام کیت می باشد. این گجت یک آهنگ کامل را در 22 ثانیه و با آی سی انتخابی می نوازد. این ترکیب ، مداری ساده و کوچک را به وجود آورده و تنها با دو عدد باتری قلمی کار می کند. بهرام کیت با کمک راهنمایی های کامل و همچنین ساختار با کیفیتی که در پکیج آموزشی خود دارد باعث ایجاد خلاقیت شده و همچنین خودباوری اشخاص را بالا می برد.

گجت موزیکال با نت های زیبایی که مینوازد موجب شادی و نشاط شما می گردد. این گجت ملودی ذخیره شده را در حافظه اش دارد. با استفاده از این کیت می توانید در شروع آموختن الکترونیک گام مهمی را بردارید.


 گجت موزیکال به چه درد می‌خورد؟
بعنوان مثال این گجت را در مواقعی که برق نیست می‌توانید به عنوان زنگ در خانه به کار ببرید.

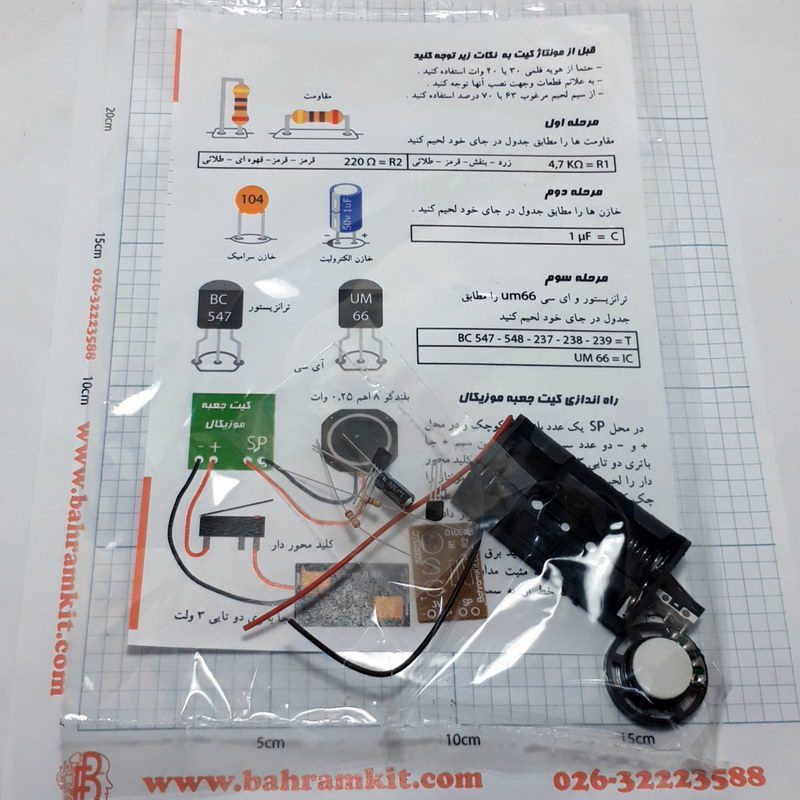

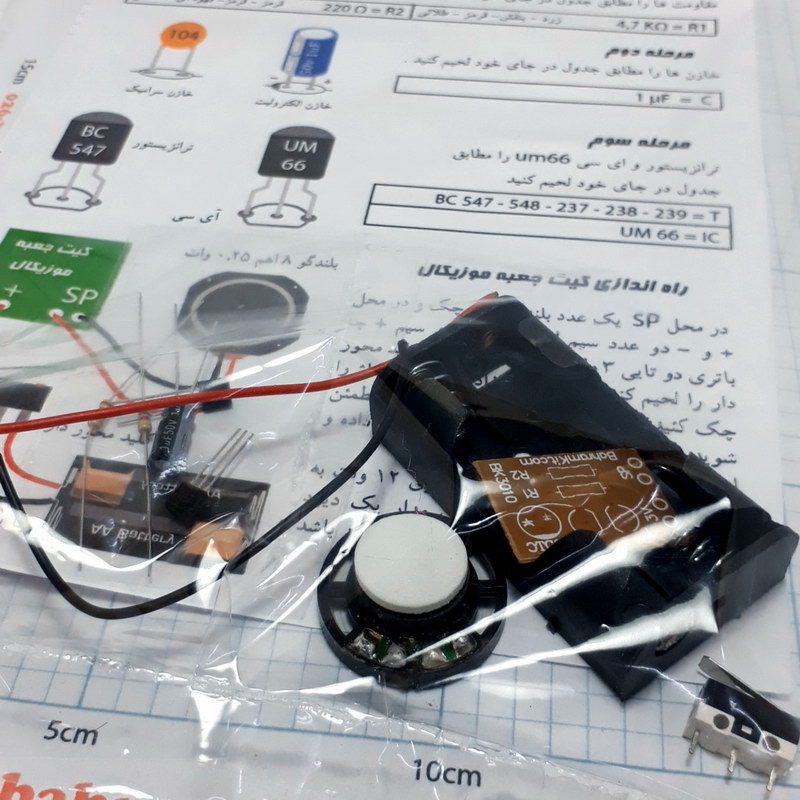

محتویات بسته :

1-   مجموعه فیبر مسی و قطعات الکترونیکی

2-   جزوه راهنمای استفاده از کیت

3-   کارت محصول

4-   لوازم جانبی



مزایای محصول:

  1. در این مجموعه کلیه قطعات کیت به همراه سیم قلع جهت لحیم کاری و فیبر مدار چاپی قرار دارند.
  2. کتابچه ی راهنمای این محصول به صورت جزوه ای چاپ و صحافی شده در اختیار شما است. از مراحل اولیه شناسایی قطعات، نحوه ساخت کیت تا مراحل راه اندازی آن توضیحات کاملی شرح داده شده است. همچنین درباره چگونگی لحیم کاری و دستورالعمل صحیح کار کردن با هویه نیز آموزش خواهید دید.

در بخشی دیگر، مرحله ای برای دوستانی که نیاز به راهنمایی بیشتری در راه اندازی دارند توضیحاتی با عنوان عیب یابی در نظر گرفته شده است. همین طور نمای شماتیک فنی مدار به همراه اطلاعات کامل تخصصی برای علاقمندان نوشته شده است.

  1. در داخل کارت محصول که تشکیل دهنده ی قسمتی از بسته بندی محصول است ، با فهرست دیگر محصولات الکترونیک و راه های تماس با ما آشنا خواهید شد.
  2. لوازم مورد نیاز دیگر برای راه اندازی کیت، از جمله: رله ، سیم افشان ، در بسته بندی قرار داده شده است.
  3. بهرام کیت تولید کننده گجت های آموزشی. با این گجت علاوه بر آموزش الکترونیک چگونگی کار کرد گجت های لمسی را خواهید آموخت.

شرح تخصصی عملکرد مدار:

قرار دادن مدارات وسیع الکترونیکی در یک محفظه کوچک از پیشرفت های مهم در زمینه الکترونیک طی چند دهه اخیر می‌باشد. این قطعات که به مدارات مجتمع Integrated Circuits یا اختصاراً IC معروفند، به سرعت جای خود را در کلیه بخش های الکترونیک باز کردند. کاربرد این قطعات ضمن اینکه باعث صرفه‌جویی در هزینه و زمان می‌شود، ساخت دستگاههای الکترونیکی با کارآیی زیاد در حجم بسیار کوچک را ممکن می‌سازد. اولین آی سی در سال 1958ساخته شده است.

آی سی های امروزی:

عنصر اصلی این کیت نیز یک عدد آی سی سه پایه با شماره UM66 می‌باشد که توسّط کارخانه سازنده سلولهای حافظه‌ای درون مدارات آن منظور گردیده تا هنگام شارژ شدن خازن C در خروجی این آی سی یک نوت زیبا نواخته شود. پایه شماره 3 آی سی زمین یا شاسی و پایه 1 خروجی آن می‌باشد. پایه شماره 3 مستقیماً به شاسی مدار اتصال یافته و پایه 1 توسّط R2 سیگنالهای صوتی را به بیس Q اعمال می‌نماید.
این ترانزیستور پس از یک مرحله تقویت آن را از طریق بلندگو که بر روی کلکتور آن قرار دارد پخش می‌کند(پایه های ترانزیستور را امیتر (Emitter) ، بیس (Base) و کلکتور (Collector) می نامند که امیتر را با حرف E ، بیس را با حرف B و کلکتور را با حرف C نمایش می دهند). هنگام شارژ خازن C از مسیر R1 باعث راه‌اندازی مدار نوسان ساز داخلی آی سی می‌شود. پس از اتمام نت و یا در هر زمان دیگری که بخواهیم نت مجدداً تکرار شود لازم است خازن C تخلیه شود. این عمل توسط کلید فشاری SW که با خازن بصورت موازی اتصال یافته انجام می‌شود.



Musical box kit BK3010

Musical box kit BK3010 is one of the most interesting and popular products of Bahram Kit company. This gadget plays a complete song in 22 seconds with a selected IC. This combination creates a simple and small circuit and works with only two AA batteries. Bahram Kit, with the help of complete tips as well as the quality structure that it has in its educational package, creates creativity and also increases people's self-confidence.

Musical gadget with beautiful notes that plays will make you happy and cheerful. This gadget has a melody stored in its memory. With this kit, you can take an important step in starting to learn electronics.

What good is a musical gadget?
For example, you can use this gadget as a home alarm when there is no electricity.

Package contents:

1- Collection of copper fiber and electronic components

2- Manual for using the kit

3- Product card

4- Accessories

Product advantages:

In this set, all the parts of the kit along with tin wire for soldering and fiber printed circuit board are included.

The manual of this product is available in the form of a printed and bound booklet. From the initial steps of identifying the parts, how to build the kit to the steps of setting it up, a complete description is described. You will also learn how to solder and the correct instructions for working with the soldering iron.

In the other part, a step for friends who need more guidance in setting up a description called troubleshooting. Also, the technical schematic view of the circuit with complete specialized information has been written for those who are interested.

Inside the product card, which is part of the product packaging, you will get acquainted with the list of other electronic products and ways to contact us.
Other accessories needed to set up the kit, including: relays, wires, are included in the package.
Bahram Kit Manufacturer of educational gadgets. With this gadget, in addition to e-learning, you will learn how touch gadgets work.

Specialized description of circuit operation:

Placing large electronic circuits in a small enclosure is one of the major advances in electronics in recent decades. Known as Integrated Circuits, or ICs for short, these components quickly found their way into all parts of electronics. The use of these components, while saving money and time, makes it possible to build high-performance electronic devices in a very small volume. The first IC was built in 1958.

Today's ICs:

The main element of this kit is a tripod IC number with the number UM66, which is intended by the manufacturer of memory cells in its circuits to play a beautiful note at the output of this IC when capacitor C is charged. Base number 3 is the ground IC or chassis and base 1 is its output. Pin 3 connects directly to the circuit chassis and pin 1 sends audio signals to base Q via R2.
After a step of amplification, this transistor distributes it through the speaker located on its collector (the bases of the transistor are called emitter, base and collector, which emits the emitter with the letter E, base Are represented by the letter B and the collector by the letter C). When charging capacitor C from path R1, it triggers the internal oscillator circuit of the IC. Capacitor C must be discharged after the end of the note or at any other time we want the note to be repeated. This is done by the SW pushbutton connected to the capacitor in parallel.

اطلاعات بیشتر

سطح لحیم کاری

مبتدی
