توضیحات

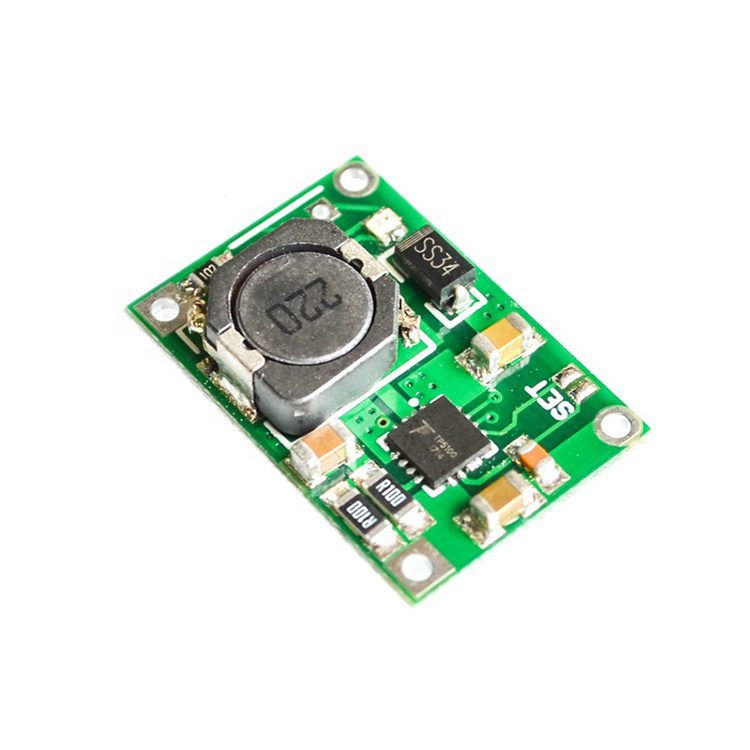

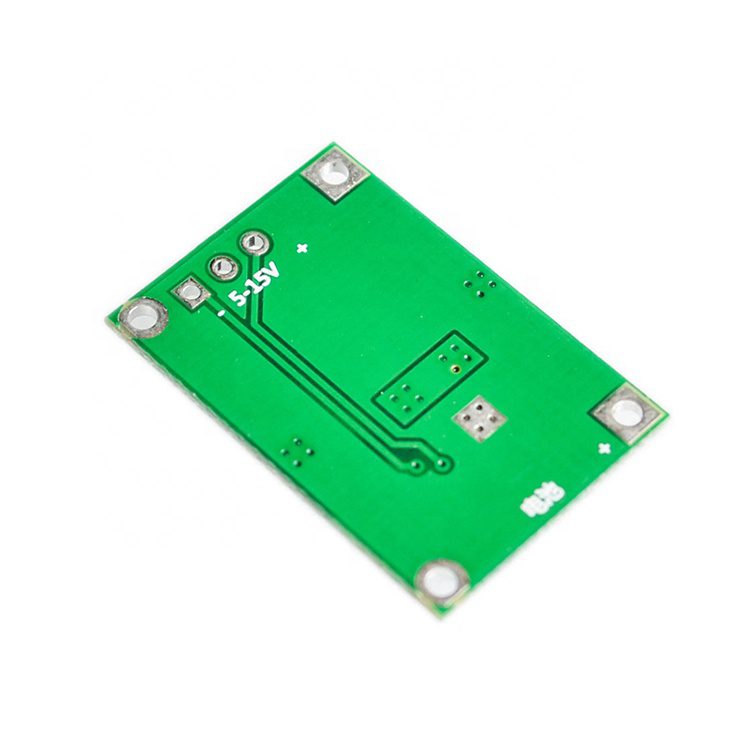

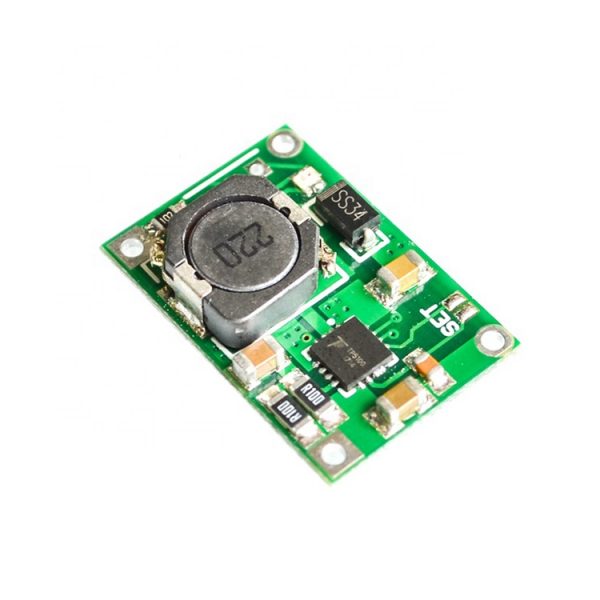

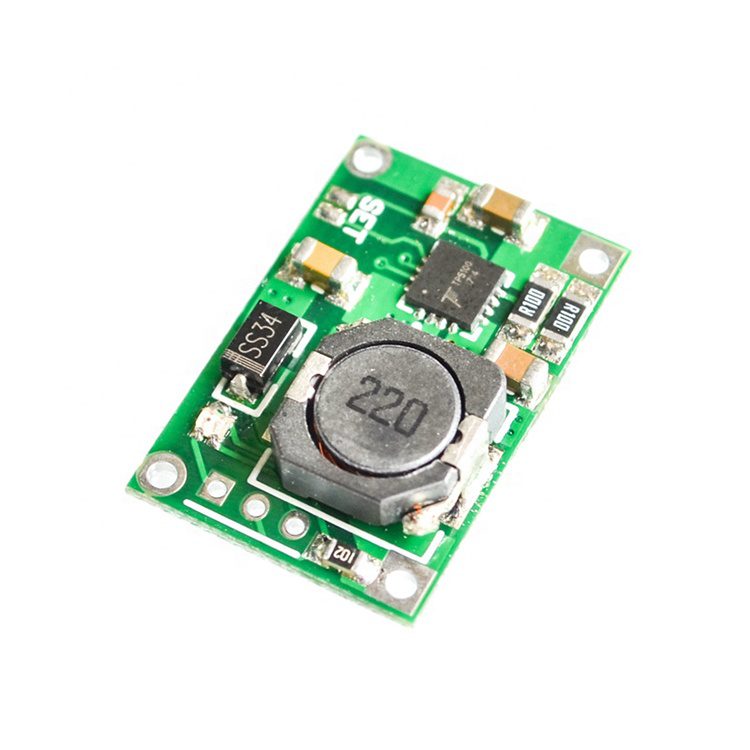

شارژر دو سلولی ماژول Tp5100
TP5100 4.2v 8.4v
دو واحد مدیریت باتری لیتیوم شارژ مدیریت لیتیوم صفحه شارژ سازگار با 2A
اتصال دهنده صفحه لیتیوم قابل شارژ
دابل 8.4 ولت / 4.2 ولت لیتیوم قابل شارژ
جریان قابل برنامه ریزی 0. 1A-2A
جریان شارژ اولیه ثابت قابل برنامه ریزی 10% -100%.
ولتاژ کار گسترده ، حداکثر دسترسی I8V
فرکانس سوئیچینگ 400 کیلوهرتز ، القایی قابل استفاده 20 ولت و بیشتر
توضیحات محصول
TP5100 یک دو سوئیچ باک 8.4 ولت ، تک سلولی 4. 2 ولت لیتیوم باتری مدیریت شارژ است. بسته فوق العاده جمع و جور QFN16 و مدار خارجی ساده ، TP5100 را برای تجهیزات قابل حمل بسیار مناسب برای برنامه های مدیریت شارژ فعلی ایده آل می کند. در همین حال ، TP5100 ورودی بیش از حد جریان ، حفاظت از ولتاژ ، حفاظت از دما ، حفاظت از اتصال کوتاه ، نظارت بر دمای باتری ،از معکوس باتری حفاظت می کند.
TP5100 دارای ولتاژ ورودی وسیع 5V-18V ، شارژ قطره ای دوگانه باتری قبل از شارژ ، جریان ثابت ، ولتاژ ثابت سه فاز ، جریان پیش شارژ جریان شارژ از طریق تنظیم مقاومت خارجی ، حداکثر جریان شارژ تا 2A است. TP5100 با فرکانس تغییر حالت 400 کیلوهرتز امکان استفاده از دستگاه Suo بیرونی کوچکتر را فراهم می کند و شارژ جریان زیاد هنوز مقدار کمتری گرما را حفظ می کند.
TP51OO قدرت PMOSFET داخلی ، مدار ضد نفوذ ، بنابراین هیچ حفاظت ضد نفوذ و دیگر دیودهای خارجی Schottky.
دابل 8.4 ولت / 4.2 ولت لیتیوم قابل شارژ
جریان قابل برنامه ریزی 0. 1A-2A
جریان قابل شارژ ثابت قابل برنامه ریزی 10 -1 -100.
ولتاژ کار گسترده ، حداکثر دسترسی I8V
نشانگر وضعیت شارژ LED قرمز و سبز
حفاظت از دمای تراشه ، حفاظت از جریان بیش از حد ، حفاظت از ولتاژ پایین
حفاظت از دمای باتری ، خاموش شدن معکوس باتری ، حفاظت از اتصال کوتاه
PWR_ON باتری قدرت برای تغییر کلید کنترل
ولتاژ منبع تغذیه استاتیک (VlN): 20 ولت
محیط کار محدوده دما: -40 ° -85 °
محدوده دمای ذخیره سازی: -65 درجه - 125 درجه
تجهیزات قابل حمل ، انواع شارژر
تلفن هوشمند ، PDA ، تلفن همراه همراه
پخش کننده های MP4 ، MP5 ، تبلت
HM
ابزارهای توان
بیسیم
25 * 17 * 5 میلی متر اندازه بسیار کوچک
ولتاژ ورودی: منبع تغذیه DC 5-18V
وضعیت شارژ: چراغهای آبی کامل و بدون بار ، قرمز شارژ می شود.
Tp5100 module dual cell charger
TP5100 4.2v 8.4v
Double Single Lithium Battery Charge Management Lithium Charging Board Compatible 2A
Rechargeable Lithium Plate Connector
Brand: YiYaYo
Double 8.4v / 4.2v lithium rechargeable single
Programmable charge current. 0. 1A-2A
Programmable steady precharge current 10% -100%.
Wide operating voltage, maximum reach I8V
Switching frequency 400Khz, usable inductance 20uH and more
Product description
TP5100 is a double switch buck 8.4V, single cell 4. 2V lithium battery charge management chip. Its ultra-compact QFN16 package and simple external circuit, making TP5100 ideal for portable equipment so large current charging management applications.Meanwhile, TP5100 built-in input overcurrent, undervoltage protection, over temperature protection, short circuit protection, battery temperature monitoring, reverse battery protection.
TP5100 have 5V-18V wide input voltage, dual battery trickle charge into pre-charge, constant current, constant voltage three phase, pre-charge current trickle charge current through an external resistor adjustment, the maximum charge current up to 2A. TP5100 with a frequency of 400kHz switching mode makes it possible to use a smaller outer Suo device and the large current charging still maintain a smaller amount of heat.
TP51OO built-in power PMOSFET, anti-intrusion circuit, so no anti-intrusion protection and other external Schottky diode.
Double 8.4v / 4.2v lithium rechargeable single
Programmable charge current. 0. 1A-2A
Programmable steady precharge current 10% -100%.
Wide operating voltage, maximum reach I8V
Red and green LED charge status indicator
Chip temperature protection, overcurrent protection, undervoltage protection
Battery temperature protection, reverse battery shutdown, short circuit protection
PWR_ON Power battery for switching control
Static input supply voltage (VlN): 20V
Operating environment Temperature range: -40 ° -85 °
Storage temperature range: -65 ° - 125 °
Portable equipment, various chargers
Smartphone, PDA, mobile cellular telephone
MP4, MP5 players, tablets
HM
Power Tools
Walkie-talkie
25 * 17 * 5mm ultra-small size
Input voltage: 5-18V DC power supply
Charge status: full and unloaded blue lights, charging red.
