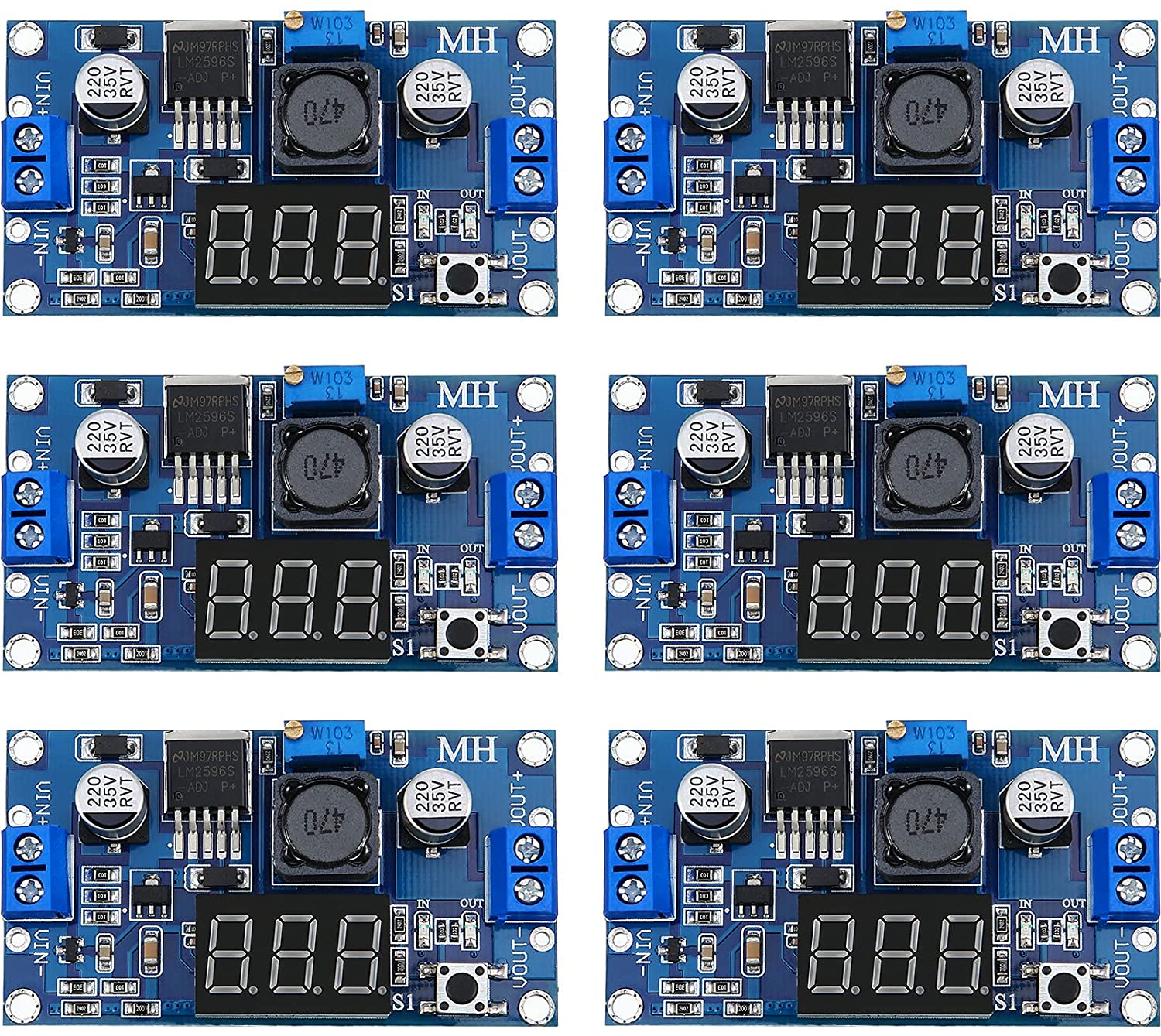

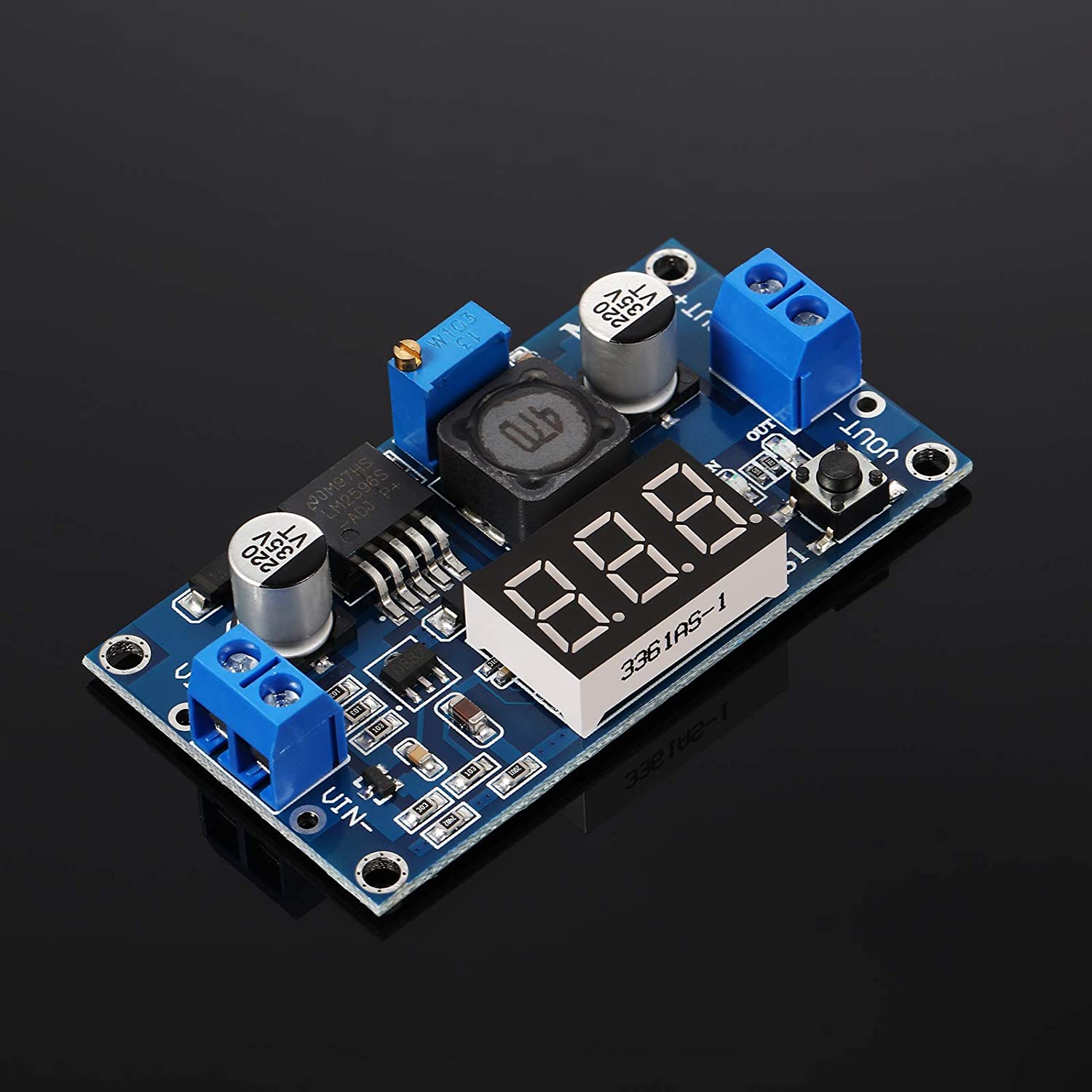

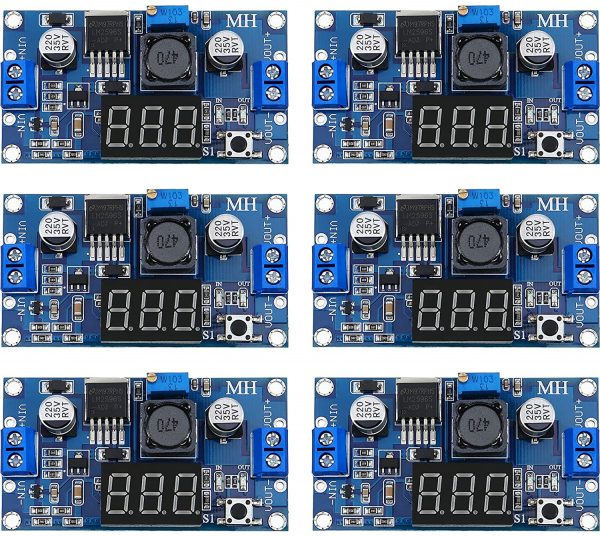

ماژول کاهنده lm2596 با نمایشگر ولتاژ

LM2596S DC-DC قابل تنظیم تبدیل باک ماژول منبع تغذیه تنظیم کننده ولتاژ کاهش یافته
تثبیت کننده ولتاژ 36V 24V 12V تا 5V 2A با صفحه نمایش ولت متر دیجیتال (6)

اطلاعات پارامترها: ولتاژ ورودی 2.5V - 40V ، ولتاژ خروجی 1.25V - 37V ، جریان خروجی 2A (معمولی و پایدار) و حداکثر 3A ، بازده تبدیل 92٪ (بالاترین) ، موج خروجی زیر 30mV ، فرکانس سوئیچینگ 150KHz ، عملکرد دما 45- تا 85 درجه سانتیگراد است.
جریان خروجی: حداکثر جریان خروجی می تواند تا 3A باشد ، جریان کار توصیه شده حدود 2A است ، بیش از 2A به علاوه هیت سینک.
عملکرد ساده: ولت متر را می توان خاموش کرد، و کلید را می توان با فشار دادن و نگه داشتن کلید به مدت 1 تا 4 ثانیه خاموش کرد، هنگامی که ولت متر خاموش شد، به سادگی کلید را فشار دهید تا ولت متر را روشن کنید، مناسب برای کار.
طراحی موثر: با فرکانس نوسان داخلی 150KHz، دارای مصرف کم انرژی و راندمان بالا است. با بلوک ترمینال، استفاده از آهن لحیم کاری مناسب نیست و نقطه اتصال سیم را حفظ کنید (ولتاژ ورودی باید بیشتر از ولتاژ خروجی 1 و یا بیشتر باشد).



75,000 تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
شناسه محصول: 00000358144 دسته: , برچسب:
آخرین به روز رسانی :
12 مهر 1400 @ 4:59 ب.ظ

توضیحات

LM2596S DC-DC قابل تنظیم تبدیل باک ماژول منبع تغذیه تنظیم کننده ولتاژ کاهش یافته
تثبیت کننده ولتاژ 36V 24V 12V تا 5V 2A با صفحه نمایش ولت متر دیجیتال (6)

اطلاعات پارامترها: ولتاژ ورودی 2.5V - 40V ، ولتاژ خروجی 1.25V - 37V ، جریان خروجی 2A (معمولی و پایدار) و حداکثر 3A ، بازده تبدیل 92٪ (بالاترین) ، موج خروجی زیر 30mV ، فرکانس سوئیچینگ 150KHz ، عملکرد دما 45- تا 85 درجه سانتیگراد است
جریان خروجی: حداکثر جریان خروجی می تواند تا 3A باشد ، جریان کار توصیه شده حدود 2A است ، بیش از 2A به علاوه هیت سینک
عملکرد ساده: ولت متر را می توان خاموش کرد ، و کلید را می توان با فشار دادن و نگه داشتن کلید به مدت 1 تا 4 ثانیه خاموش کرد ، هنگامی که ولت متر خاموش شد ، به سادگی کلید را فشار دهید تا ولت متر را روشن کنید ، مناسب برای کار
طراحی موثر: با فرکانس نوسان داخلی 150KHz ، دارای مصرف کم انرژی و راندمان بالا است. با بلوک ترمینال ، استفاده از آهن لحیم کاری مناسب نیست و نقطه اتصال سیم را حفظ کنید (ولتاژ ورودی باید بیشتر از ولتاژ خروجی 1 و یا بیشتر باشد)

توضیحات محصول
امکانات:
نحوه استفاده:
1. دکمه را در مدت زمان کوتاهی (1 ثانیه) فشار دهید تا IN led روشن شود ، ولت متر مقدار ولتاژ ورودی را نشان می دهد.
2. دکمه را در مدت زمان کوتاهی (1 ثانیه) دوباره فشار دهید تا چراغ OUT روشن شود ، ولت متر مقدار ولتاژ خروجی را نشان می دهد.
3. پیچ بالایی پتانسیومتر را در جهت عقربه های ساعت بچرخانید تا مقدار ولتاژ خروجی افزایش یابد ، و جهت خلاف جهت عقربه های ساعت آن را کاهش دهید.
4. دکمه را بین 1 تا 4 ثانیه فشار دهید تا ولت متر خاموش شود.

نحوه تنظیم دقت ولتاژ ورودی/خروجی:
(برای افرادی که به یک عدد بسیار دقیق نیاز دارند)
1. دکمه را برای بیش از 4 ثانیه فشار دهید ، سپس رها کنید ، ولت متر و فلاش LED IN را همزمان کنید و وارد حالت کالیبراسیون ولتاژ ورودی شوید.
2. دکمه را در مدت زمان کوتاهی (1 ثانیه) فشار دهید تا مقدار را تنظیم کنید (محدوده -0.5 - 0.5V) ، مثبت به معنی افزایش واحدها ، منفی به معنی کاهش واحدها. (به دلیل این که واحد کمتر از 0.1 ولت است ، بنابراین باید به طور مداوم 1 تا 5 بار فشار دهید تا تغییر ولت متر را 0.1 ولت تغییر دهید).
3. دکمه را بیش از 2 ثانیه فشار دهید و سپس رها کنید تا وارد حالت کالیبراسیون ولتاژ خروجی شوید.
4. پس از کالیبراسیون ، دکمه را بیش از 2 ثانیه فشار دهید و تمام پارامترها به طور خودکار ذخیره شده و به صفحه نمایش ولتاژ بازگردند.

مشخصات:
عملکرد:
ساخته شده در عملکرد حفاظت از درجه حرارت بیش از حد
ساخته شده در عملکرد محدود فعلی
دارای عملکرد محافظ اتصال کوتاه خروجی
اندازه: تقریبا 6.6 3. 3.9 1. 1.8 سانتی متر/ 2.6 1.5 1.5 0. 0.7 اینچ

بسته شامل:
مبدل باک LM2596s

Adjustable LM2596S DC-DC Buck Converter Reduced Voltage Regulator Power Supply Module

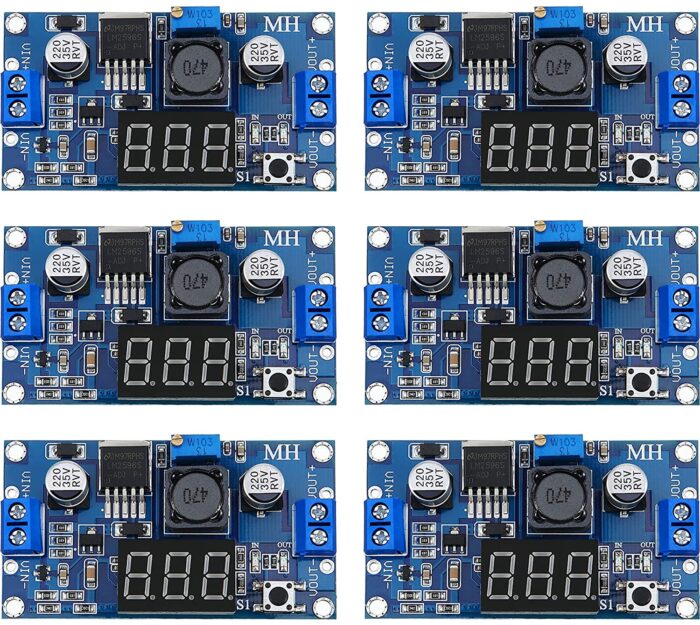

36V 24V 12V to 5V 2A Voltage Stabilizer with Digital Voltmeter Display (6)

Parameters information: input voltage is 2.5V - 40V, output voltage is 1.25V - 37V, output current is 2A (normal and stable) and 3A max, conversion efficiency 92% (highest), output ripple under 30mV, switching frequency 150KHz, operating temperature is -45 to 85 degrees Celsius

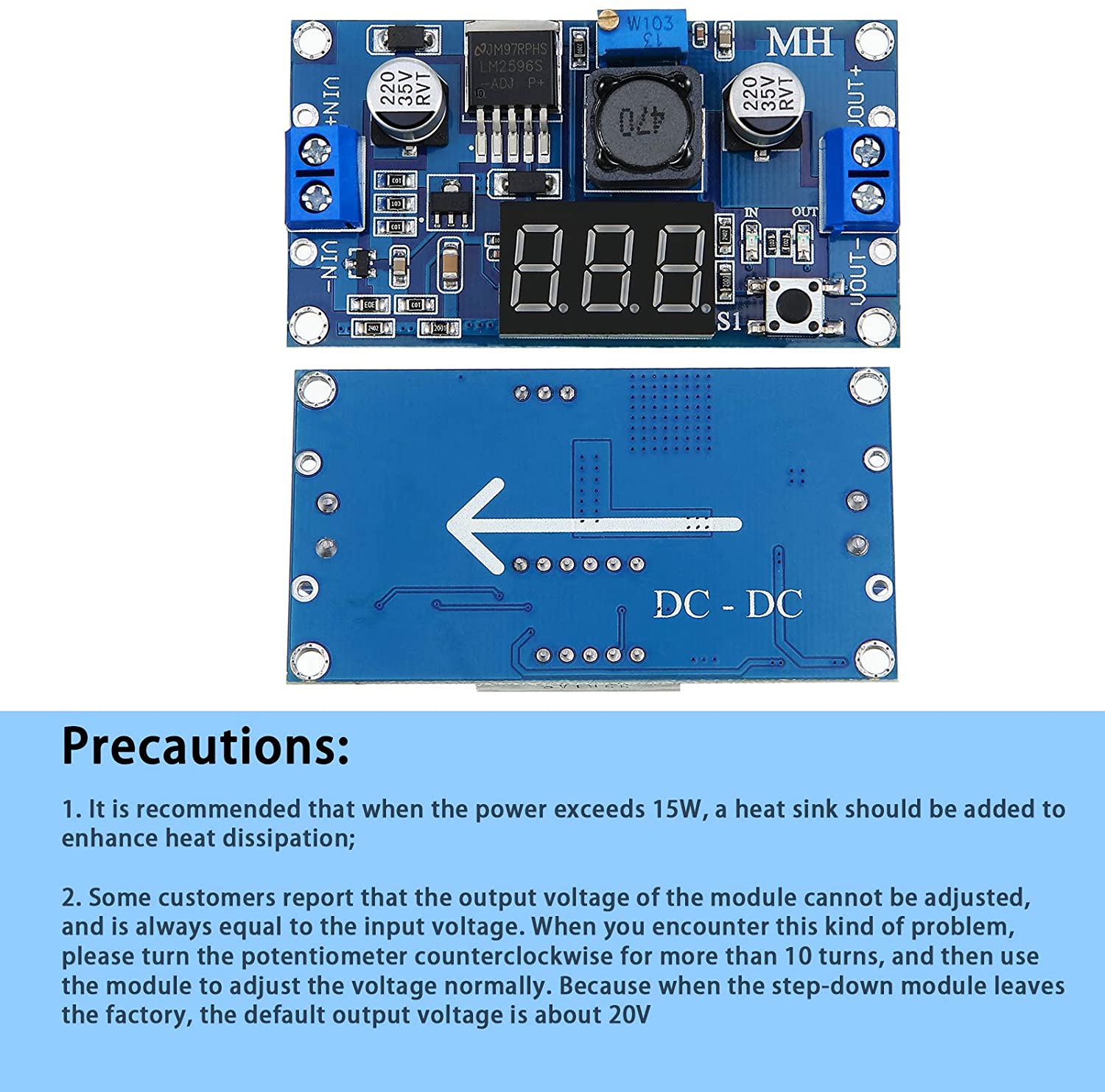

Output current: the maximum output current can be as high as 3A, the recommended working current is about 2A, more than 2A plus heat sink
Simple to operate: the voltmeter can be turned off, and the switch can be turned off by pressing and holding the switch for 1 to 4 seconds, once the voltmeter is turned off, simply press the switch to turn on the voltmeter, convenient to operate
Effective design: with 150KHz internal oscillation frequency, features low power consumption and high efficiency; With terminal block, no soldering iron is also convenient to use, and retain the wire bond point (the input voltage must be higher than the voltage to be output by 1v or more)

Product description
Features:
How to use:

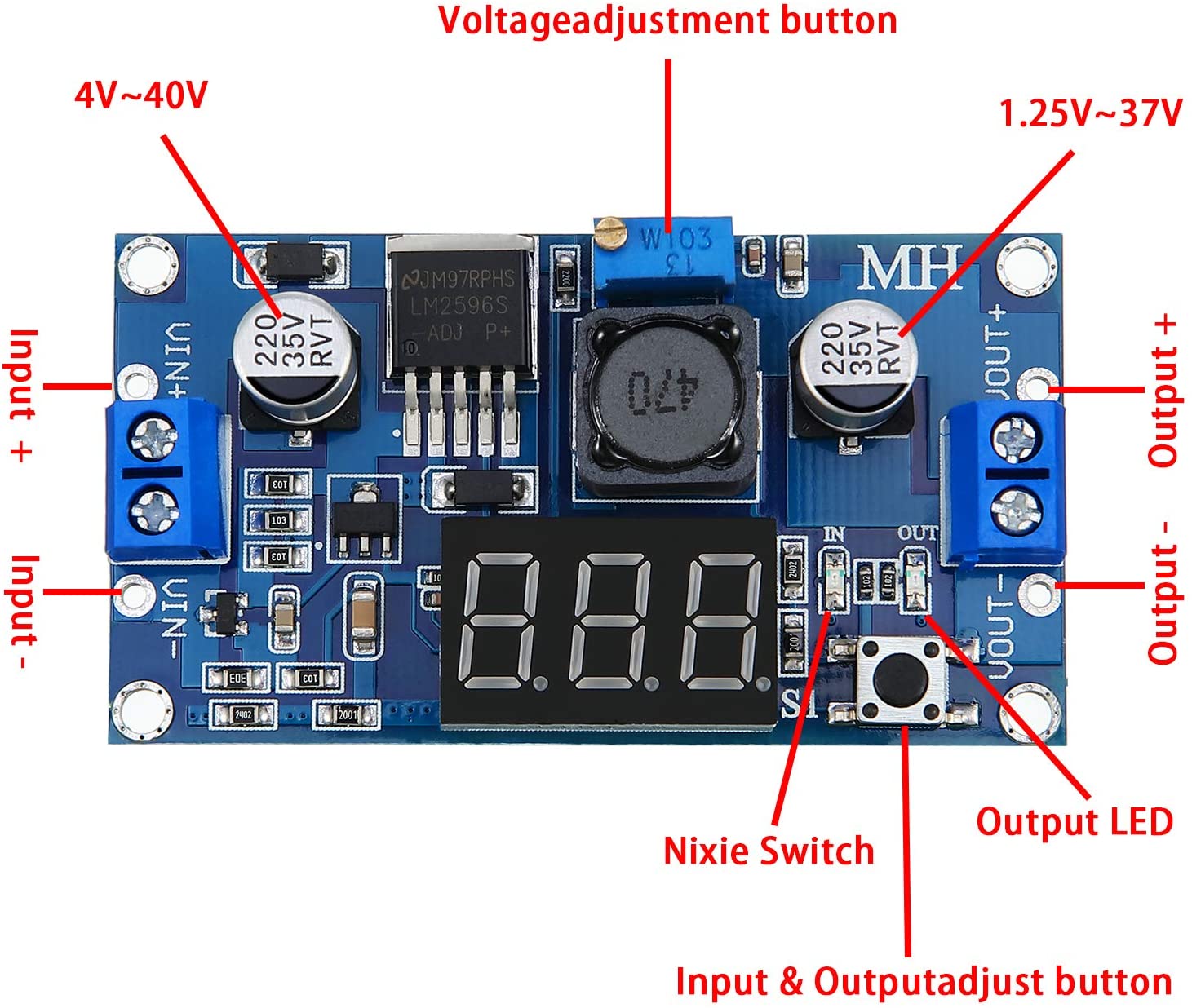

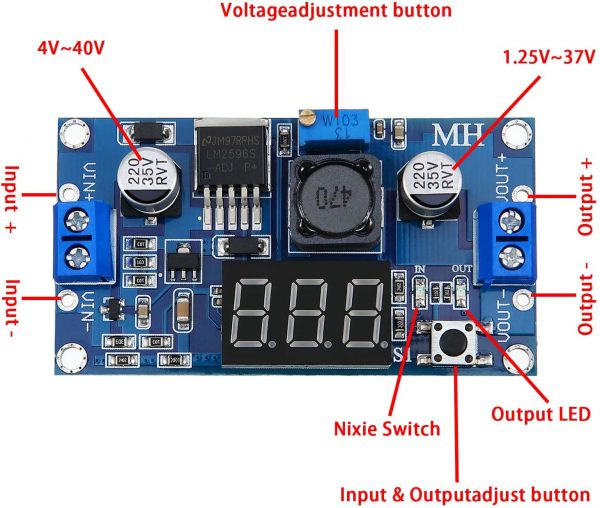

1. Press the button in a short time (1 second) so that IN led lighted, the voltmeter shows the value of input voltage.
2. Press the button in a short time (1 second) again so that OUT led lighted, the voltmeter shows the value of output voltage.
3. Rotate the top screw of potentiometer clockwise to boost the value of the output voltage, anti-clockwise to reduce it.
4. Long press the button between 1 and 4 seconds to turn off the voltmeter.

How to adjust accuracy of input/output voltage:
(for the person who need a highly accurate value of number)
1. Long press the button for more than 4 seconds, then release, voltmeter and IN led flash in synchronization entering into the input voltage calibration mode.
2. Press the button in a short time (1 second) to adjust the value (range from -0.5 - 0.5V), positive means to rises units, negative means to minus units. (Due to a unit is less than 0.1V, so you have to continuously press 1 to 5 times to see the voltmeter change 0.1V).
3. Long press the button for more than 2 seconds and then release to enter the output voltage calibration mode.
4. After calibration, long press the button for more than 2 seconds all parameters will be saved automatically and back to the voltage display.

Specification:
Function:
Built in over-temperature protection function
Built in current limit function
Built in output short-circuit protection function

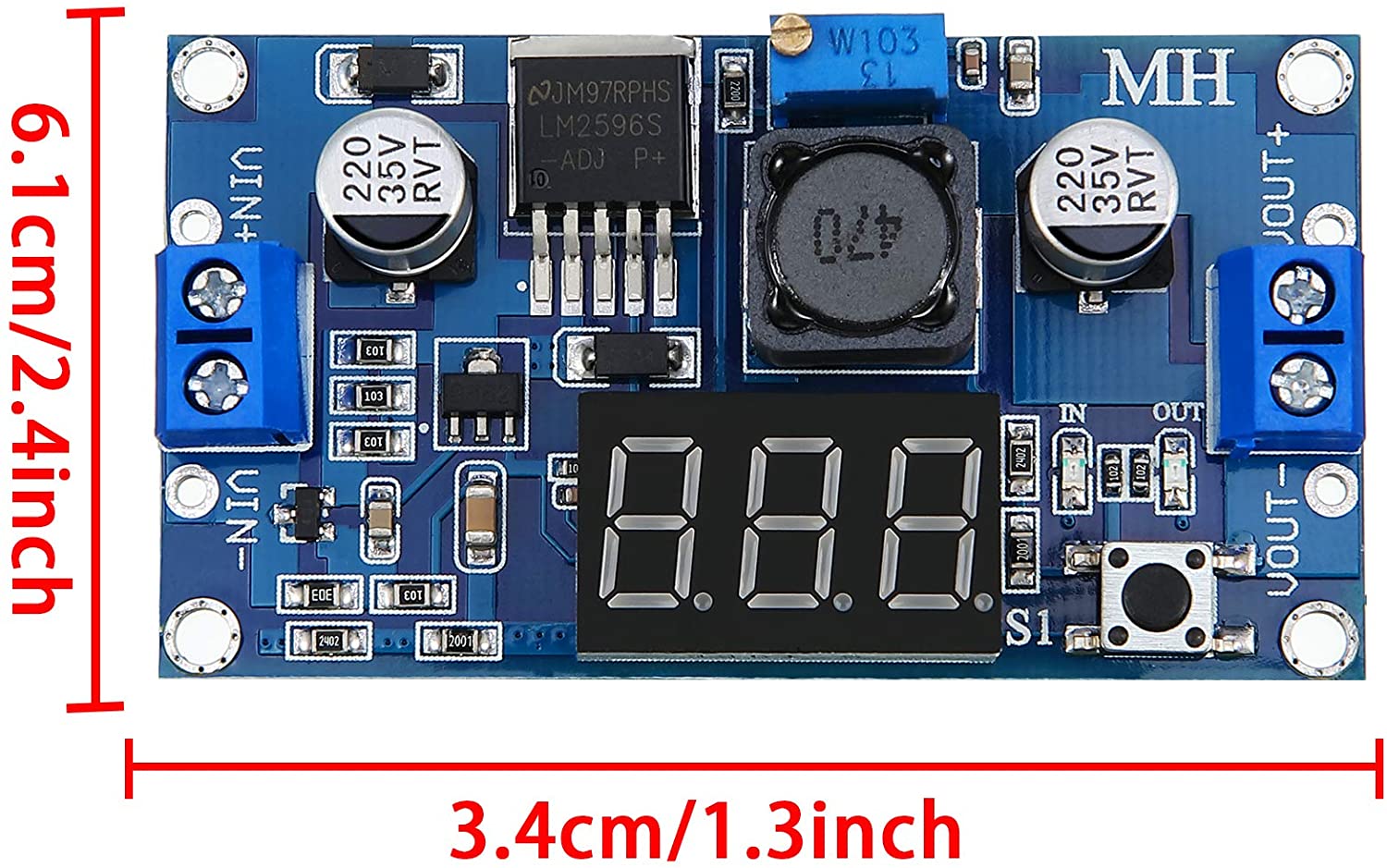

Size: approx. 6.6 x 3.9 x 1.8 cm/ 2.6 x 1.5 x 0.7 inches

Package include:
LM2596s buck converter
