توضیحات

توضیحات محصول:

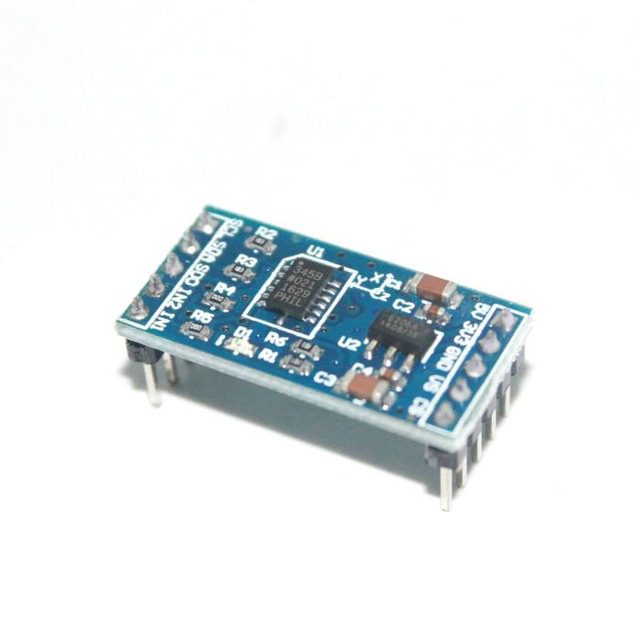

ماژول شتاب سنج سنسور زاویه ای دیجیتال ADXL345 می باشد.

شرح:

خروجی دیجیتال ADXL345 داخلی (پشتیبانی از I2C/SPI) ، مصرف کم انرژی ، سنسور شتاب جمع و جور ؛
پشتیبانی از ورودی ولتاژ 5V/3.3V ، تراشه توان RT9161 ، افت فشار کمتر از 1117 ، بارگذاری سریعتر سرعت مناسب ، ایده آل برای محیط منبع تغذیه با سر و صدای زیاد ؛
T3 ، پین معمولاً منجر می شود ، پین استاندارد 100 میلی متر (2.54 میلی متر) ، مناسب برای صفحات مشبک.
اندازه PCB: 28 (میلی متر) x14 (میلی متر)

ADXL345 یک شتاب سنج کوچک، نازک، کم مصرف و 3 محوره با تفکیک پذیری (رزولوشن) بالا (13 بیتی) تا می باشد. داده خروجی دیجیتال آن به صورت مکمل های دوتایی 16 بیتی فرمت بندی شده است و به وسیله رابط دیجیتال I2C یا SPI (3 یا 4 سیمه) قابل دسترسی است.

ADXL345 برای کاربردهای متحرک مناسب است. این شتاب سنج، شتاب گرانشی استاتیک را در کاربردهای شیب دار، و همچنین شتاب دینامیک نتیجه شده از حرکت یا شوک را اندازه گیری می کند. تفکیک پذیری بالای آن (3mg/LDB)، اندازه گیری تغییرات شیب دار کمتر از را ممکن می سازد.

ویژگی ها:

مصرف توان بسیار پایین: 40 میکرو آمپر در حالت اندازه گیری و 1/0 میکرو آمپر در حالت انتظار در مصرف توان به صورت خودکار با انتخاب تفکیک پذیری و پهنای باند توسط کاربر، تنظیم می شود.
رزولوشن 10 بیتی ثابت
مانیتورینگ فعالانه/ عدم فعالیت
محدوده ولتاژ منبع: 0V-3.6V
محدوده ولتاژ I/O:
اینترفیس های دیجیتال I2C و SPI
محدوده دمایی گسترده (از -40 تا +85 درجه سانتی گراد)
مقاومت در برابر شوک 10,000g
بسته بندی کوچک و نازک 3mm*5mm*1mm LGA

دانلود دیتاشیت adxl345

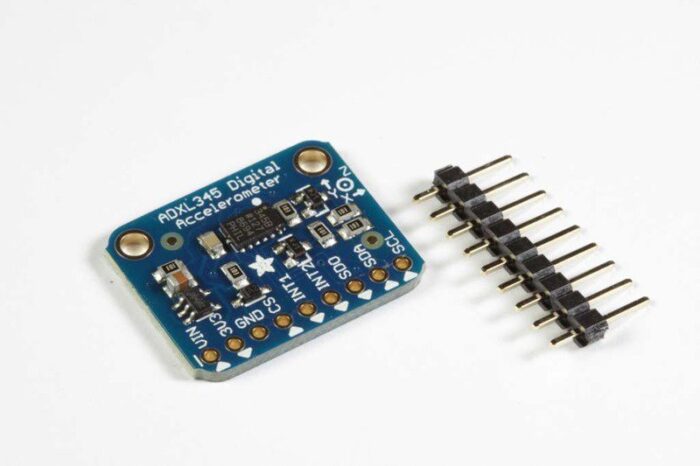

ماژول شتاب سنج دیجیتال ADXL345 با تراشه اصلی یا ماژول شتاب سنج سنسور زاویه ای دیجیتال ADXL345

بررسی اجمالی

جزئیات سریع
شماره مدل:
ADXL345
محل مبدا:
گوانگدونگ ، چین
استفاده:
سنسور زاویه ای دیجیتال
تئوری:
سنسور دیجیتال
خروجی:
سنسور دیجیتال
وزن:
2.5 گرم

The ADXL345 is a small, thin, low-power, 3-axis accelerometer with high resolution (13-bit). Its digital output data is formatted as 16-bit dual complements and is accessible via the I2C or SPI (3 or 4-wire) digital interface.

ADXL345 is suitable for mobile applications. This accelerometer measures static gravitational acceleration in sloping applications, as well as the dynamic acceleration resulting from motion or shock. Its high resolution (3mg / LDB) makes it possible to measure less sloping changes.

Attributes

Very low power consumption: 40 μA in metering mode and 0.1 μA in standby mode
Power consumption is automatically adjusted by the user selecting the resolution and bandwidth
Fixed 10 bit resolution
Active monitoring / inactivity
Source voltage range: 0V-3.6V
I / O voltage range:
I2C and SPI digital interfaces
Wide temperature range (from -40 to +85 ° C)
Shock resistance 10,000g
Small and thin package 3mm * 5mm * 1mm LGA

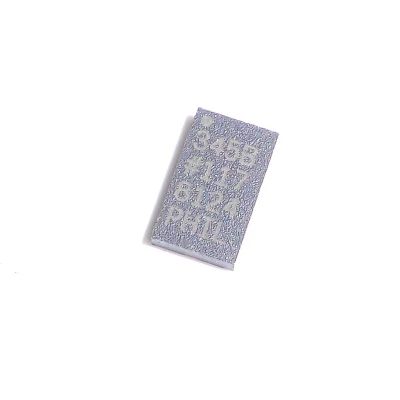

ADXL345 digital accelerometer module with main chip
ADXL345 Digital Angle Sensor Accelerometer Module

Overview

Quick Details
Model Number:
ADXL345
Place of Origin:
Guangdong, China
Usage:
Digital Angle Sensor
Theory:
digital sensor
Output:
Digital Sensor
Weight:
2.5g
