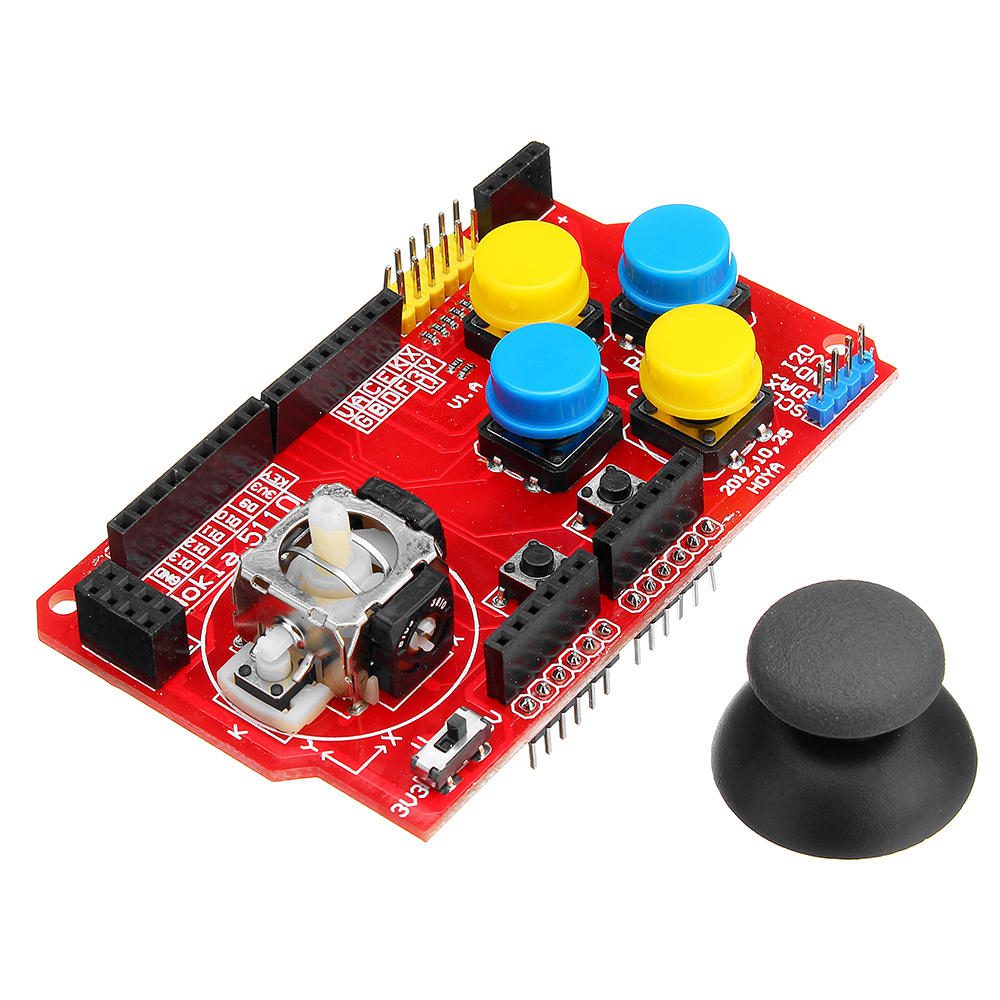

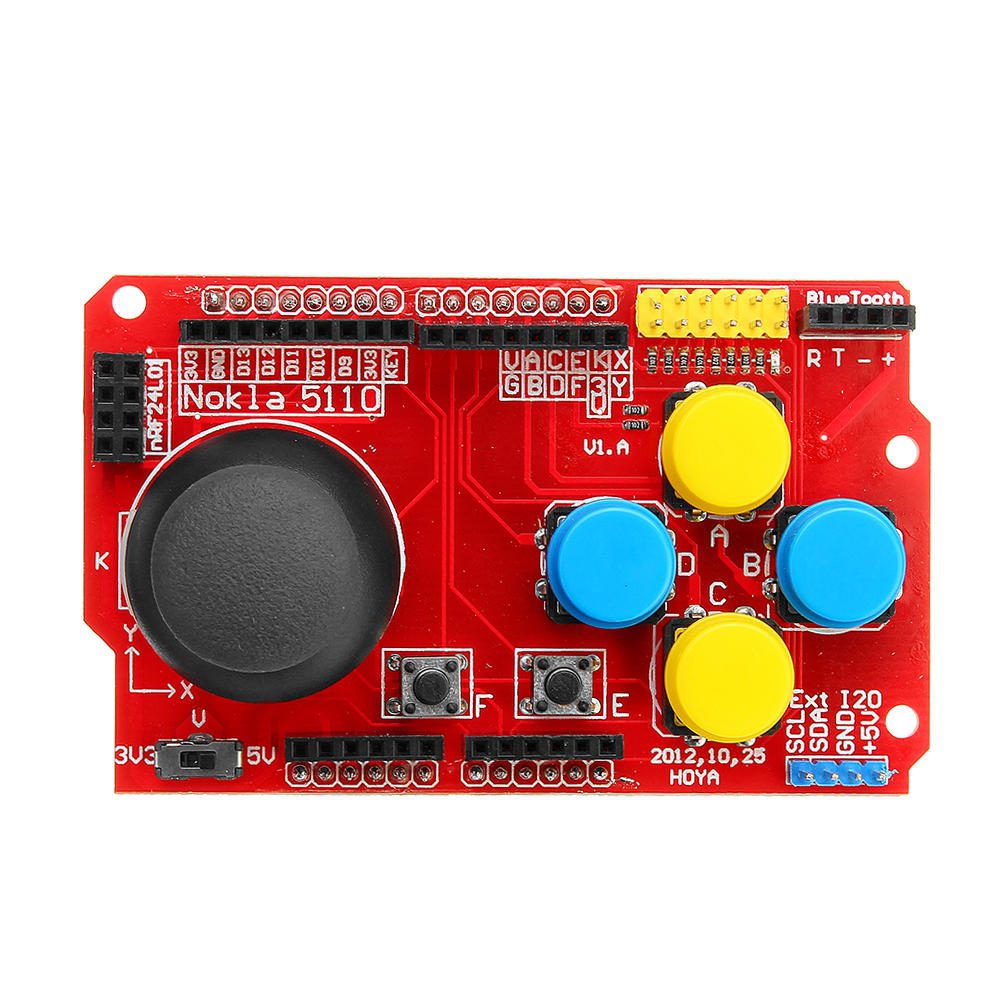

شیلد جویستیک شیلد آردوینو joystick shield

شیلد جویستیک شیلد آردوینو joystick shield یا شیلد جوی استیک آردوینو برای Joystick Shield v1.2 برد گسترش یافته می باشد.

کنترل رباتیک ماژول JoyStick Shield برای آردوینو ، برای کلیه نسخه های برد اصلی آردوینو ، 2009 ، UNO ، مگا 1280 ، مگا 2560. تخته پازل پلاگین مستقیم ، NO لحیم کاری مورد نیاز است. پنج دکمه فشار لحظه ای (دکمه انتخاب جوی استیک 4+ ، درست مثل دکمه فشار چوب آنالوگ Playstation 3). دکمه های فشار به پین های دیجیتال آردوینو 2-6 وصل می شوند. با فشار دادن یک دکمه خاص ، پین مربوطه کم خواهد بود.

ویژگی ها / مشخصات کنترل رباتیک ماژول JoyStick Shield برای آردوینو
1 دکمه PS2 متقاطع
4 دکمه مدور
2 دکمه کوچک
Arduino افزونه های ورودی را برای جوی استیک ها و دکمه ها فراهم می کند.
سوئیچ پردازنده را می توان بین 3.3V و 5V تغییر داد
این ماژول را می توان در سایر سیستم عامل های میکروکنترلر 3.3V مانند STM32 استفاده کرد.

توجه: تصاویر محصولات فقط برای اهداف مصور نشان داده می شوند و ممکن است با محصول واقعی متفاوت باشند.



تومان

هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید

- +
شناسه محصول: 00000357421 دسته: , , برچسب: , , ,
آخرین به روز رسانی :
8 آبان 1400 @ 3:22 ب.ظ

توضیحات

شیلد جویستیک شیلد آردوینو joystick shield
شیلد جوی استیک آردوینو برای Joystick Shield v1.2 برد گسترش یافته می باشد.

کنترل رباتیک ماژول JoyStick Shield برای آردوینو ، برای کلیه نسخه های برد اصلی آردوینو ، 2009 ، UNO ، مگا 1280 ، مگا 2560. تخته پازل پلاگین مستقیم ، NO لحیم کاری مورد نیاز است. پنج دکمه فشار لحظه ای (دکمه انتخاب جوی استیک 4+ ، درست مثل دکمه فشار چوب آنالوگ Playstation 3). دکمه های فشار به پین های دیجیتال آردوینو 2-6 وصل می شوند. با فشار دادن یک دکمه خاص ، پین مربوطه کم خواهد بود.

ویژگی ها / مشخصات کنترل رباتیک ماژول JoyStick Shield برای آردوینو
1 دکمه PS2 متقاطع
4 دکمه مدور
2 دکمه کوچک
Arduino افزونه های ورودی را برای جوی استیک ها و دکمه ها فراهم می کند.
سوئیچ پردازنده را می توان بین 3.3V و 5V تغییر داد.
این ماژول را می توان در سایر سیستم عامل های میکروکنترلر 3.3V مانند STM32 استفاده کرد.

توجه: تصاویر محصولات فقط برای اهداف مصور نشان داده می شوند و ممکن است با محصول واقعی متفاوت باشند.

بررسی اجمالی

جزئیات سریع
شماره مدل:
IT02015 ، PS2 JOYSTICK SHIELD V2.0
تخته گسترش Rocker
نوع:
تابلوها و کیت های توسعه سیستم جاسازی شده ، تخته توسعه
محل مبدا:
چین
چیپست:
Joystick Shield v1.2
نام محصول:
Joystick Shield v1.2

توضیحات محصول
ما داده های آزمایشی راکر را از طریق پورت سریال مشاهده می کنیم. محور X را به پین A0 آردوینو ، محور Y را به پین A1 ، منبع تغذیه را به 5 ولت و زمین را به GND وصل کنید.

چهار دکمه روی این تخته گسترش دهنده راکر وجود دارد. D3 باید به پین دیجیتال 3 متصل شود. D4 به pin4 دیجیتال ؛ D5 به دیجیتال
پین 5 ؛ D6 به پین دیجیتال 6. دکمه کوچک دیگر دکمه تنظیم مجدد است.

به طور کلی ، راکر PS2 می تواند برای کنترل وسایل نقلیه کوچک استفاده شود. این دستگاه عمدتا از دو پتانسیومتر 10K و یک کلید دکمه تشکیل شده است. پنج پورت VCC ، X ، Button ، Y و GND هستند.

Arduino joystick shield
Joystick Shield v1.2 Expansion board

JoyStick Shield Module Robotics Control for Arduino, For all version of Arduino Main board, 2009 , UNO, mega 1280, mega 2560. Direct plug puzzle board, NO soldering needed. Five momentary push buttons (4+ joystick select button, just like the playstation 3 analog stick push button). The push buttons are connected to Arduino digital pins 2-6; the related pin will be low when a certain button is pressed.

Features/Specs for JoyStick Shield Module Robotics Control for Arduino
1 PS2 Button cross rocker
4 circular buttons
2 small buttons
Arduino provides input extensions for joysticks and buttons
The onboard switch can be switched between 3.3V and 5V
This module can be used on other 3.3V microcontroller platforms such as the STM32

Note: Product Images are shown for illustrative purposes only and may differ from actual product

Overview

Quick Details
Model Number:
IT02015, PS2 JOYSTICK SHIELD V2.0
Rocker Expansion Board
Type:
Embedded System Development Boards and Kits, Expansion Board
Place of Origin:
China
Chipset:
Joystick Shield v1.2
Product Name:
Joystick Shield v1.2

Product Description
We will observe experimental data of rocker through serial port. Connect X-axis to pin A0 of Arduino, Y-axis to pin A1, power supply to 5V and ground to GND.

There are four buttons on this rocker expansion board. D3 should be connected to digital pin 3; D4 to digital pin4; D5 to digital
pin 5; D6 to digital pin 6. The other small button is reset button.

Generally, PS2 rocker can be used for controlling small vehicles. It is mainly comprised of two 10K potentiometers and a button switch. The five ports are VCC, X, Button, Y and GND.

منبع این مطالب:

http://www.alibaba.com
