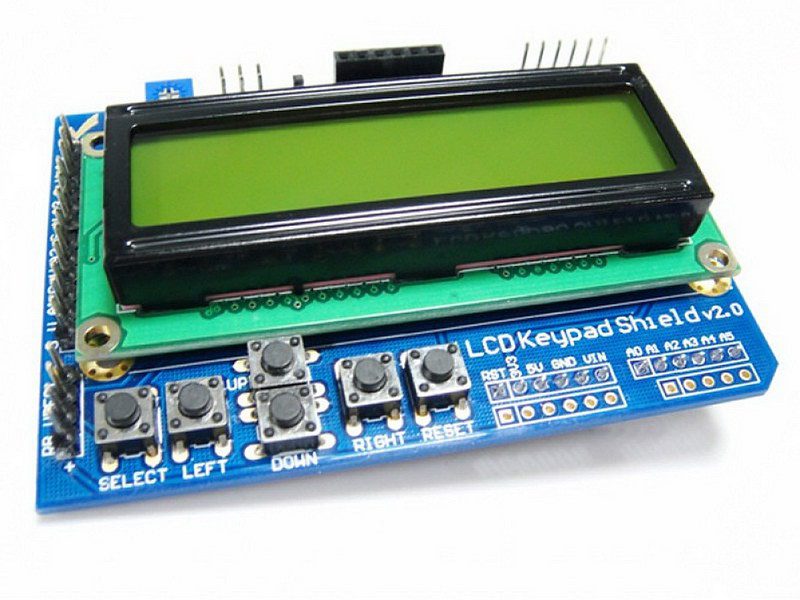

شیلد ال سی دی آردوینو آبی 2x16 با کیبورد shield lcd arduino

شیلد صفحه کلید LCD برای آردوینو یا صفحه نمایش ال سی دی برد توسعه آردوینو یا LCD Keypad Shield یک کاراکتر 2 خطی در 16 است. شیلد صفحه کلید LCD 1602 برای Arduino Due UNO R3 Mega2560 R3 Duemilanove می باشد.

بررسی اجمالی:
جزئیات سریع
نوع:
استاندارد
محل مبدا:
گوانگدونگ، چین
نام محصول::
شیلد صفحه کلید 1602
رنگ:
آبی

توضیحات محصول:

ویژگی:

شیلد برای آردوینو شامل ال سی دی 16 در 2 سفید با کاراکتر آبی و صفحه کلید 5 دکمه ای است

کتابخانه LCD 4 بیتی آردوینو

نور پس زمینه آبی با کلمات سفید، نور پس زمینه قابل تنظیم.

صفحه کلید ورودی کاربر و انتخاب منو برای برنامه آردوینو سفارشی را امکان پذیر می کند

سازگار با آردوینو Uno، Mega، Duemilanove

بسته شامل:
1 X Keypad Shield LCD 1602

شرح:
این محافظ صفحه کلید LCD بسیار محبوب برای آردوینو و انواع دیگر است. این شامل یک صفحه نمایش LCD 2x16 و 6 دکمه فشار لحظه ای است. پین های 4، 5، 6، 7، 8، 9 و 10 برای ارتباط با LCD استفاده می شوند. فقط یک پین آنالوگ 0 برای خواندن پنج دکمه فشاری استفاده می شود. محافظ LCD از تنظیم کنتراست و عملکردهای روشن/خاموش با نور پس زمینه پشتیبانی می کند. همچنین پنج پین آنالوگ را با کد رنگی DFRobot برای اتصال و نمایش آسان حسگر آنالوگ در معرض دید قرار می دهد. LED روی برد روشن بودن را نشان می دهد. این طراحی عالی است زیرا به راحتی به شما امکان می دهد حسگرها را به بقیه پین ​​ها متصل کنید و از آن برای نظارت یا انتخاب منو با دکمه های فشاری حتی برای بازی استفاده کنید. اغلب برنامه های کاربردی پروژه نیاز به تست یا اشکال زدایی دارند. نمایش فوراً اطلاعات در بیشتر مواقعی که رایانه در دسترس نیست کمک می کند. اگر قصد دارید چیزی بسازید که به رایانه متصل نباشد و باید بررسی کنید که وقتی آن را روی موقعیت قرار می‌دهید، چه اتفاقی می‌افتد، این افزودنی بسیار ارزشمند خواهد بود تا مطمئن شوید برنامه به خوبی اجرا می‌شود. پین های ال سی دی استفاده شده در قسمت بالایی برد قرار نمی گیرند و تنها پین های استفاده نشده باقی می مانند. به این ترتیب دیگر درگیری با پین های LCD در بالای برد اتفاق نمی افتد. این طراحی شامل یک سوکت APC/Bluetooth v3 است تا امکان انتقال داده ها را با ربات شما فراهم کند.

2x16 blue Arduino LCD shield with shield lcd arduino keyboard
LCD 1602 Keypad Shield for
Arduino Due UNO R3 Mega2560 R3 Duemilanove

LCD Keypad Shield For Arduino
/LCD Keypad Shield Is A 2 Line 16 Character
LCD Display Arduino Expansion Board

LCD 1602 Keypad Shield for Arduino Due UNO R3 Mega2560 R3 Duemilanove

Overview
Quick Details
Type:
Standard
Place of Origin:
Guangdong, China
Product Name::
1602 Keypad Shield
Color:
Blue

Product Description

Feature:

Shield for Arduino includes an 16 x 2 white on Blue character LCD and a 5 push button keypad

4 Bit Arduino LCD Library

Blue Backlight with white words, adjustable backlighting.

Keypad allows user input and menu selection for custom Arduino application

Compatible with Arduino Uno, Mega, Duemilanove

Package Included:
1 X Keypad Shield LCD 1602

Description
This is a very popular LCD Keypad shield for Arduino and other variants. It includes a 2x16 LCD display and 6 momentary push buttons. Pins 4, 5, 6, 7, 8, 9 and 10 are used to interface with the LCD. Just one Analog Pin 0 is used to read the five pushbuttons. The LCD shield supports contrast adjustment and back-lit on/off functions. It also exposes five analog pins with DFRobot color code for easy analog sensor plugging and display. The on board LED indicates power on. This design is great since easily lets you keep connecting sensors to the rest of the pins, and use it for monitoring or menu selection with the push buttons even for gaming. Often project applications require testing or debugging. Displaying information right away help on most occasions when a computer is not at reach. If you are planning to build something not attached to a computer and you need to check what is going on when you place it on position, this addition will prove very valuable to make sure the program is running well. The used LCD pins are not exposed on top side of the board leaving only the unused ones. This way, conflict with LCD pins on top of the board will not happen anymore. This design includes a APC / Bluetooth v3 socket to enable you data transmission with your robot.
