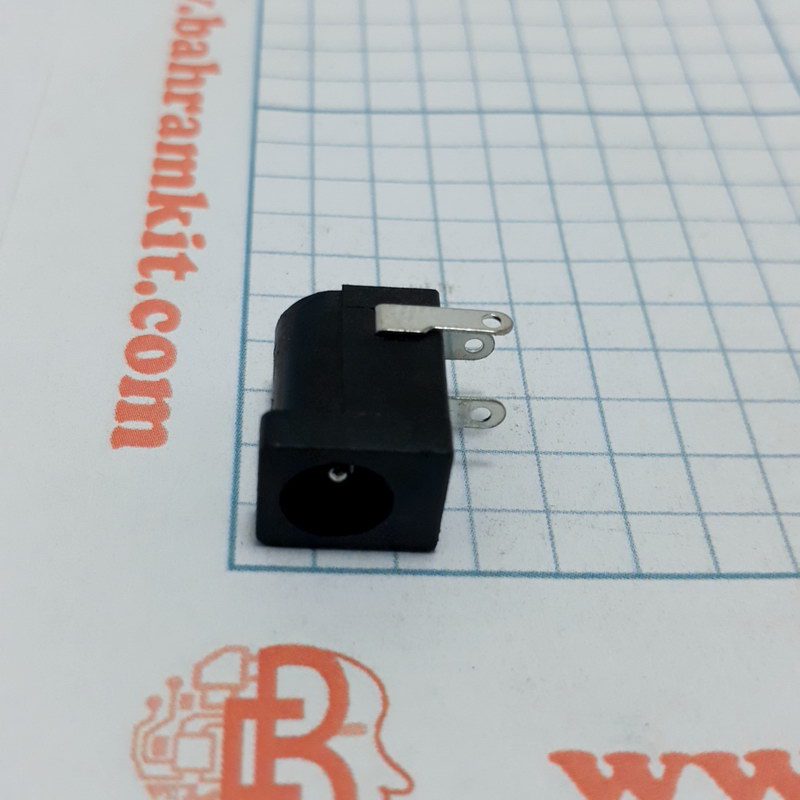

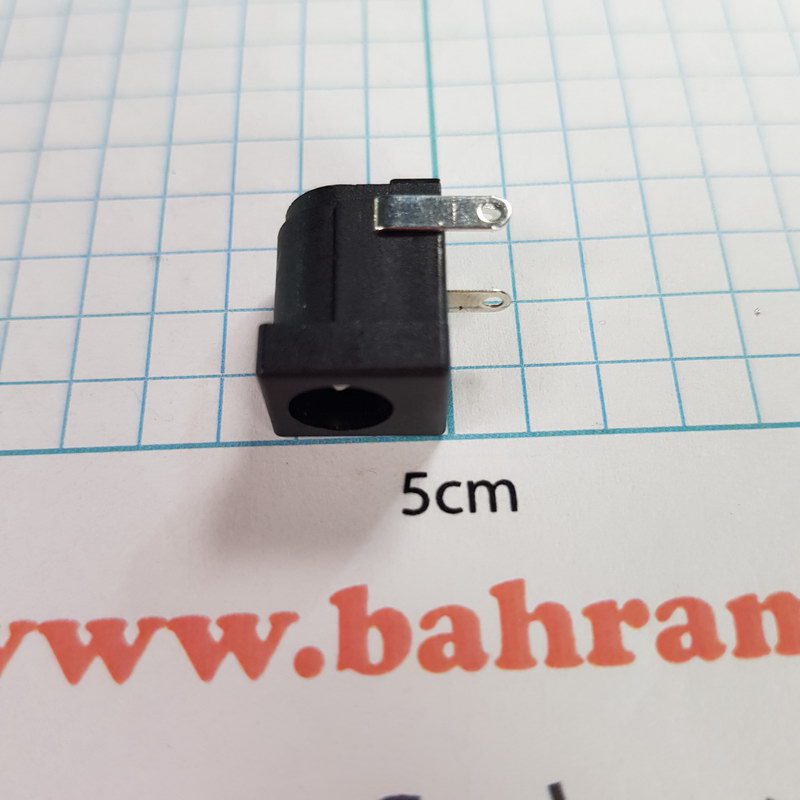

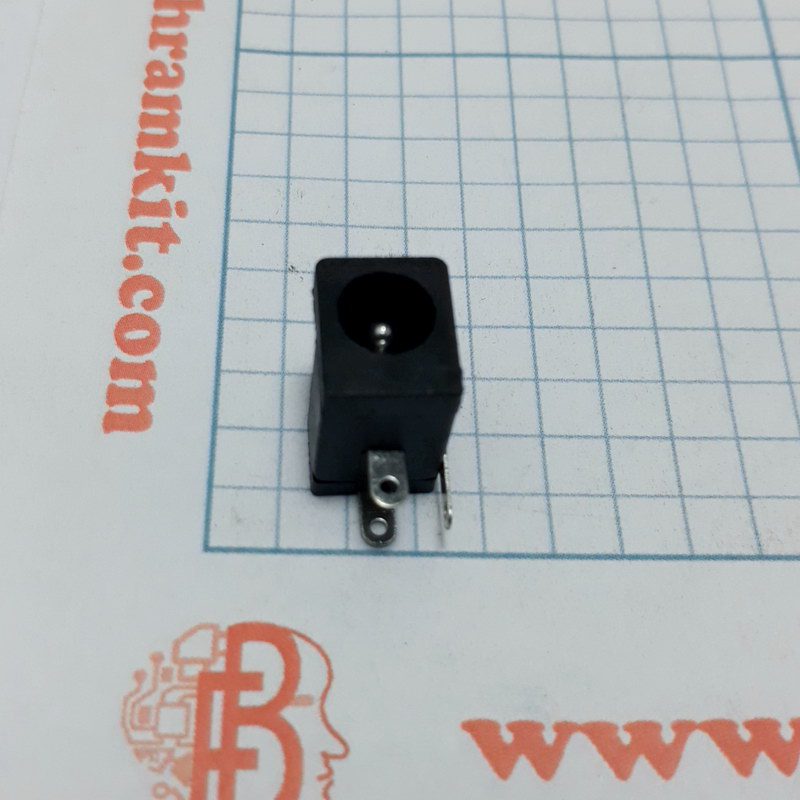

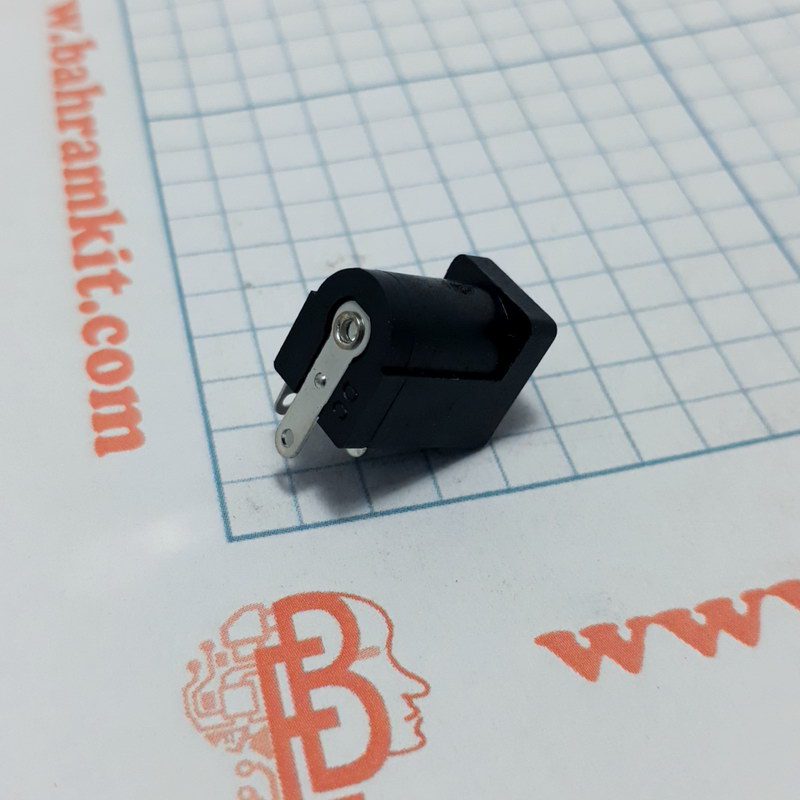

سوکت آداپتور مادگی رو بردی

سوکت آداپتور مادگی رو بردی یا فیش آداپتور رو بردی مادگی یک کانکتور مناسب برای نصب و مونتاژ بردهای الکترونیکی میباشد. در واقع از این فیش برای اتصال تغذیه به برد کاربرد دارد تا از طریق سوکت آداپتور مادگی رو بردی تغذیه برد را بتوان تامین کرد. این فیش آداپتور 3 پایه برای لحیم کاری و اتصال روی برد دارد که دو پایه جهت اتصال قطب منفی GND- و یک پایه جهت اتصال V+ قطب مثبت برق ورودی، قرار داده شده است. این مدل فیش مادگی حداکثر جریان 0.3A، حداکثر ولتاژ 50 VDC میباشد. قطر داخلی این فیش 5.5mm و قطر پین داخلی آن 2.1mm است که مناسب فیش نری سوزنی با همین ابعاد است.

3,000 تومان

94 در انبار (می توان پیش خرید کرد)

- +
شناسه محصول: 00000358084 دسته: , برچسب: ,
آخرین به روز رسانی :
7 آذر 1400 @ 9:47 ق.ظ

توضیحات

سوکت آداپتور مادگی رو بردی

سوکت آداپتور مادگی رو بردی یا فیش آداپتوری مادگی تک شیار رو بردی :

سوکت آداپتور مادگی رو بردی یا فیش آداپتور رو بردی مادگی یک کانکتور مناسب برای نصب و مونتاژ بردهای الکترونیکی میباشد. در واقع از این فیش برای اتصال تغذیه به برد کاربرد دارد تا از طریق سوکت آداپتور مادگی رو بردی تغذیه برد را بتوان تامین کرد. این فیش آداپتور 3 پایه برای لحیم کاری و اتصال روی برد دارد که دو پایه جهت اتصال قطب منفی GND- و یک پایه جهت اتصال V+ قطب مثبت برق ورودی، قرار داده شده است. این مدل فیش مادگی حداکثر جریان 0.3A، حداکثر ولتاژ 50 VDC میباشد. قطر داخلی این فیش 5.5mm و قطر پین داخلی آن 2.1mm است که مناسب فیش نری سوزنی با همین ابعاد است.

مشخصات فنی:

  • فیش آداپتوری
  • مادگی تک شیار 3 پایه
  • جهت اتصال تغذیه به برد
  • حداکثر جریان 0.3A
  • حداکثر ولتاژ 50 VDC
  • قطر قطب مرکزی: 2.1 میلی متر
  • سازگار با: جک 5.5 میلی متری
  • نوع دوشاخه: 5.5 x 2.1 میلی متر
  • دمای عملیاتی: -30 ~ +70 ℃
  • مقاومت تماس: ≤0.03
  • مقاومت عایق: ≥100MΩ
  • سبک نصب: نصب PCB

You have removed the female adapter socket

Have you removed the female adapter socket or the single-groove female adapter plug:

Female socket adapter socket or female socket adapter plug is a suitable connector for installing and assembling electronic boards. In fact, this plug is used to connect the power supply to the board so that the power supply can be supplied to the board through the female adapter socket. This plug adapter has 3 pins for soldering and connection on the board, two pins for connecting the GND- negative pole and one pin for connecting the V + positive pole of the input power supply. This model has a female plug with a maximum current of 0.3A and a maximum voltage of 50 VDC. The inner diameter of this plug is 5.5mm and the inner pin diameter is 2.5mm, which is suitable for a male needle plug with the same dimensions.

Technical Specifications:

Adapter plug
Female 3-groove single groove
To connect the power supply to the board
Maximum current 0.3A
Maximum voltage 50 VDC

Center Pole Diameter: 2.1mm
Compatible with: 5.5 mm jack
Rated load voltage: 30VDC
Rated load Current: 1A
Plug Type: 5.5 x 2.1 mm
Operating Temperature: -30 ~ +70℃
Contact resistance: ≤0.03
Insulation Resistance: ≥100MΩ
Mount Style: PCB Mount

منبع این مطالب:

https://www.factoryforward.com/
